KVⅡ-L, KVⅡG-L

• 標準仕様
• 諸元表・寸法図

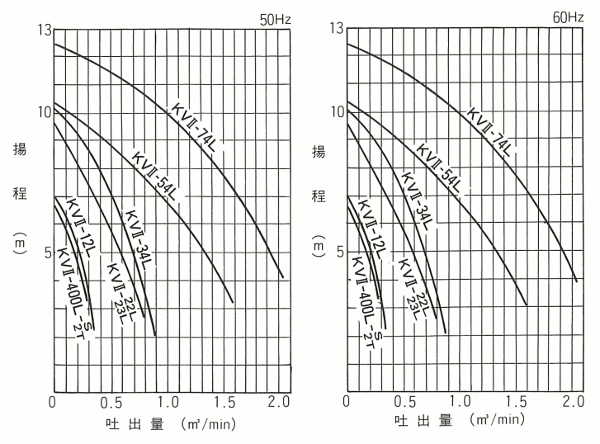

• 性能曲線

• KVⅡ-L（2.2〜5.5kW） 標準仕様
  項目		口径〔mm〕	100	----	----	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の300%以下
  	ポンプ
  	構造	羽根車	渦流
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		三相誘導電動機
  	極数・絶縁		4極・E種
  	相・電圧		三相200V/200・220V
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	FC200
  		シャフト	SUS420J2
  		ケーブル	VCT
  配管との接続			JIS10kg／cm2フランジ

• • 諸元表〔50Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KVⅡ-34L KVⅡG-34L	100	2.2	3	200	4	1430	9.2	51	直入	2.66	0.9	6304ZZ	6307ZZ	VCT	4	2	11.7	10
    KVⅡ-54L KVⅡG-54L	100	3.7	3	200	4	1430	16	84	直入	4.1	1.9	6305ZZ	7308BDB	VCT	4	2	11.7	10
    KVⅡ-74L KVⅡG-74L	100	5.5	3	200	4	1440	22	136	直入	6.46	1.9	6305ZZ	7308BDB	VCT	4	3.5	13.8	10

  • 諸元表〔60Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KVⅡ-34L KVⅡG-34L	100	2.2	3	200	4	1715	8.6	46	直入	2.63	0.9	6304ZZ	6307ZZ	VCT	4	2	11.7	10
    KVⅡ-54L KVⅡG-54L	100	3.7	3	200	4	1715	15	74	直入	4.4	1.9	6305ZZ	7308BDB	VCT	4	2	11.7	10
    KVⅡ-74L KVⅡG-74L	100	5.5	3	200	4	1725	21	120	直入	6.39	1.9	6305ZZ	7308BDB	VCT	4	3.5	13.8	10

  • 着脱装置はアンカーボルトを付属していません。
  • 着脱装置はアンカーボルトを付属していません。
•
