※寸法図の表示は、各型式をクリックしてください。
  • 着脱装置
    型式順
  • 適応ポンプ
    型式順
エレポン 着脱装置一覧〔着脱装置型式順〕
着脱装置
型　式		 口径
mm		 質量
kg		 適応ポンプ
型　式		 チェーン
（ SS400 ）

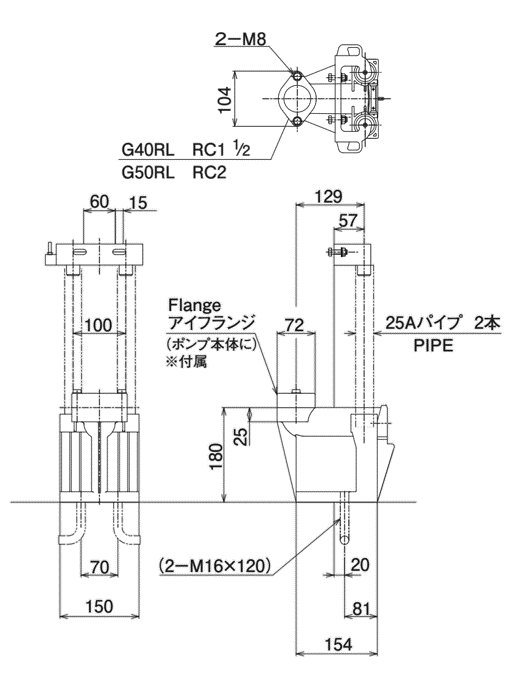

G40RL 40 −− EP-150S / EP-150-2T
EP-250S / EP-250-2T 		Φ3×4m
（ SUS304 ）
G50RL 50 −− EP-400S / EP-400-2T
EP-750-2T 		Φ3×4m
（ SUS304 ）

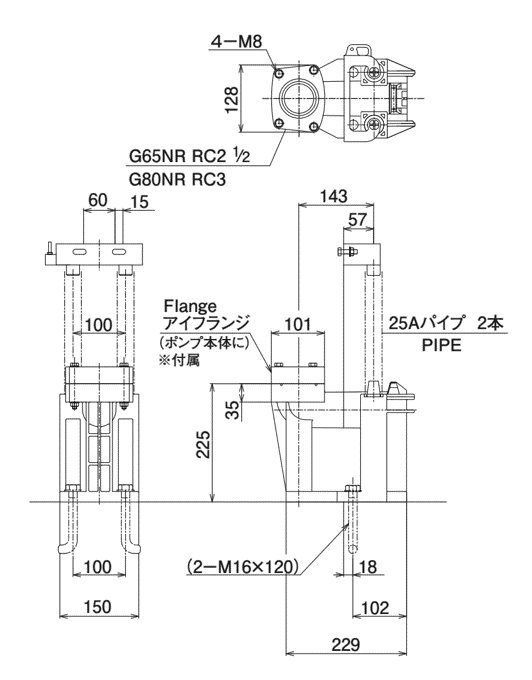

G65NR 65 −− REP-22B Φ5×6m
（ SUS304 ）
G80NR 80 −− REP-33 Φ5×6m
（ SUS304 ）

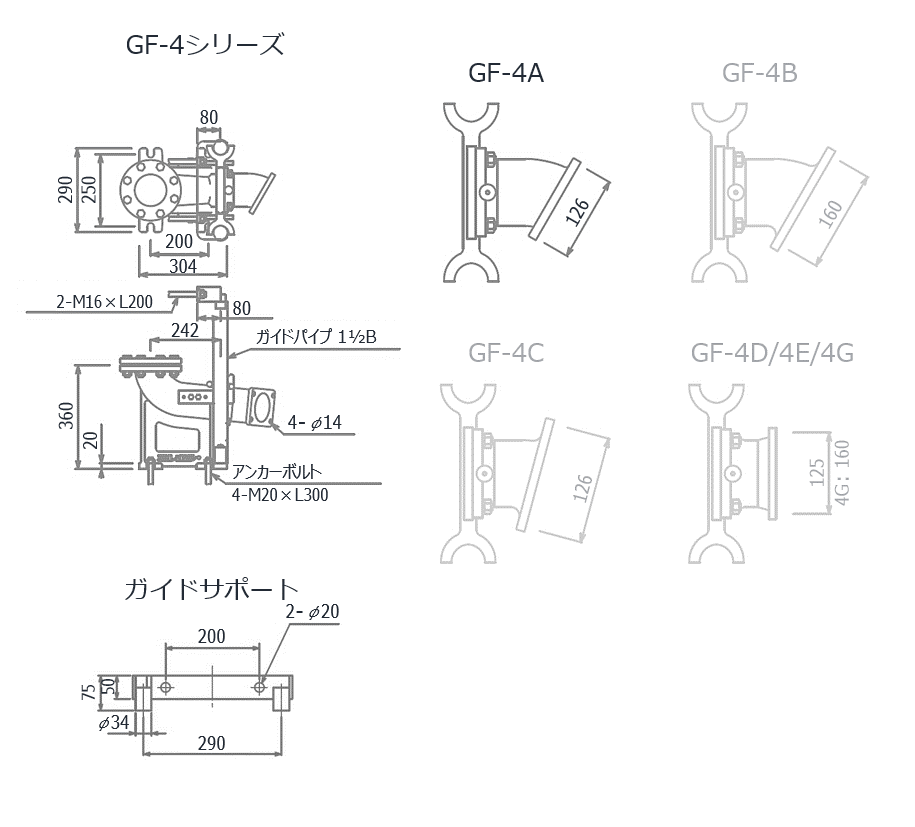

GF-4A 100 57 KM３-54 / 74
SF３-34 		Φ6×6m

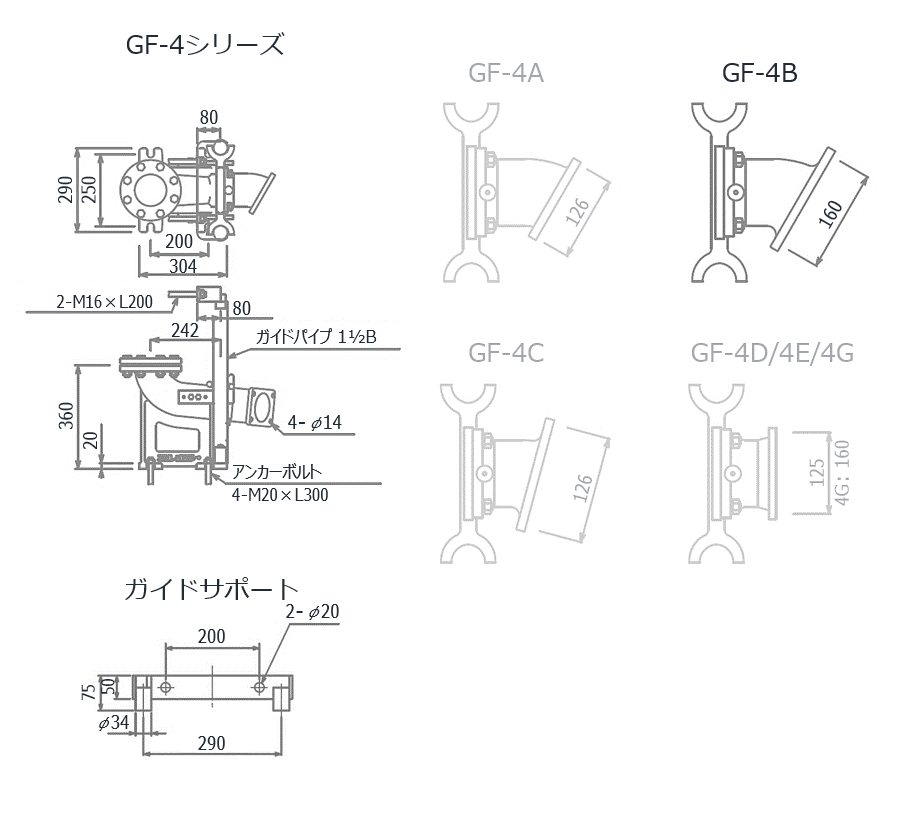

GF-4B 100 59 SF３-54 / 74 Φ6×6m

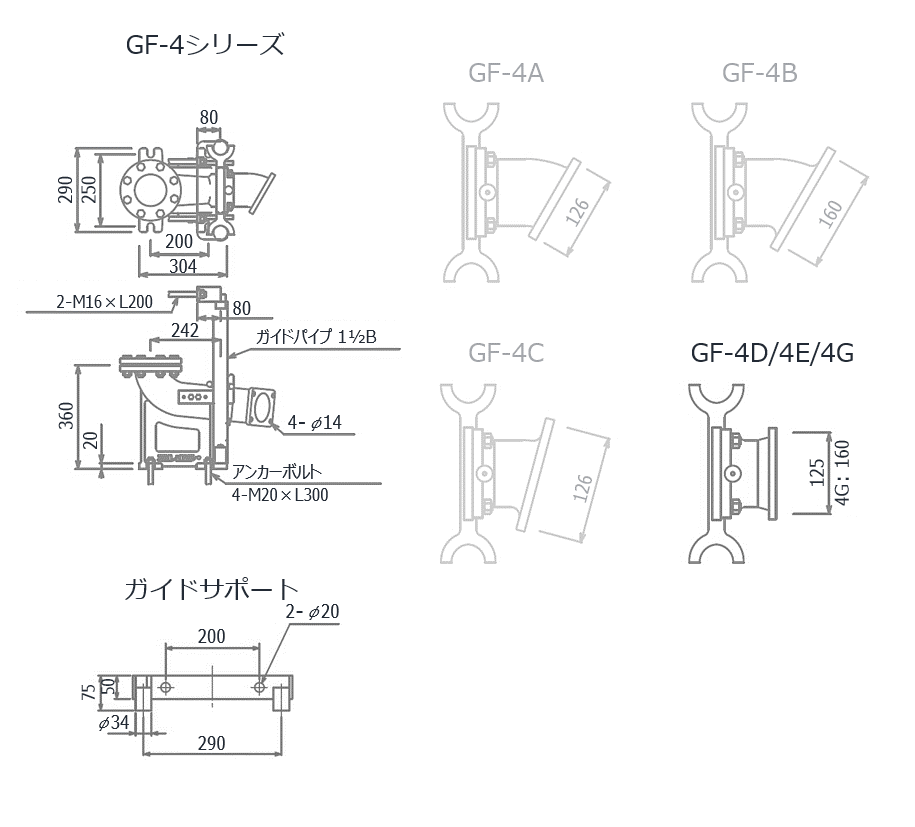

GF-4D 100 62 KV３-34L
KV３-54 / 74 / 104
KW３-54 / 74 / 104 		Φ8×6m
GF-4E 100 62 OS３-104L / 154H
SF３-104L / 154H 		Φ8×6m
GF-4G 100 62 KV３-54L / 74L Φ6×6m

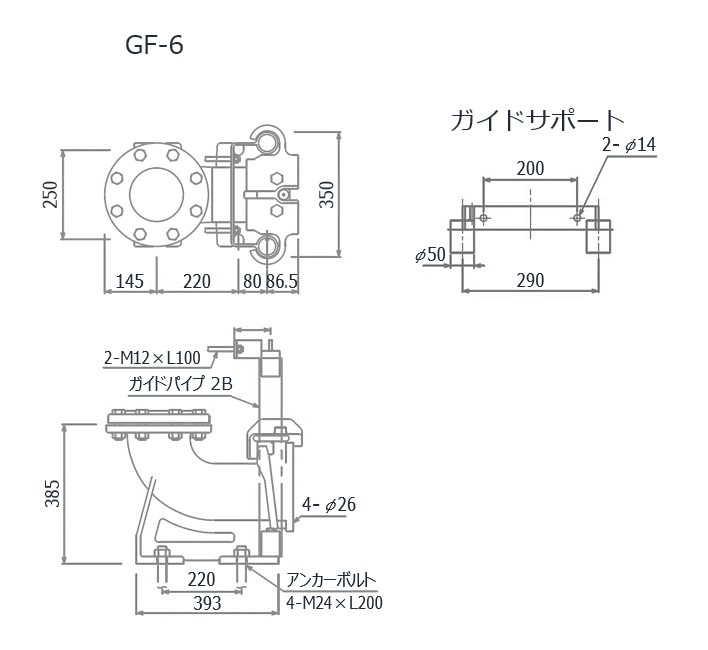

GF-6 150 100 OS３-106 / 156M / 206M
SF３-106 / 156M / 206M 		Φ8×6m

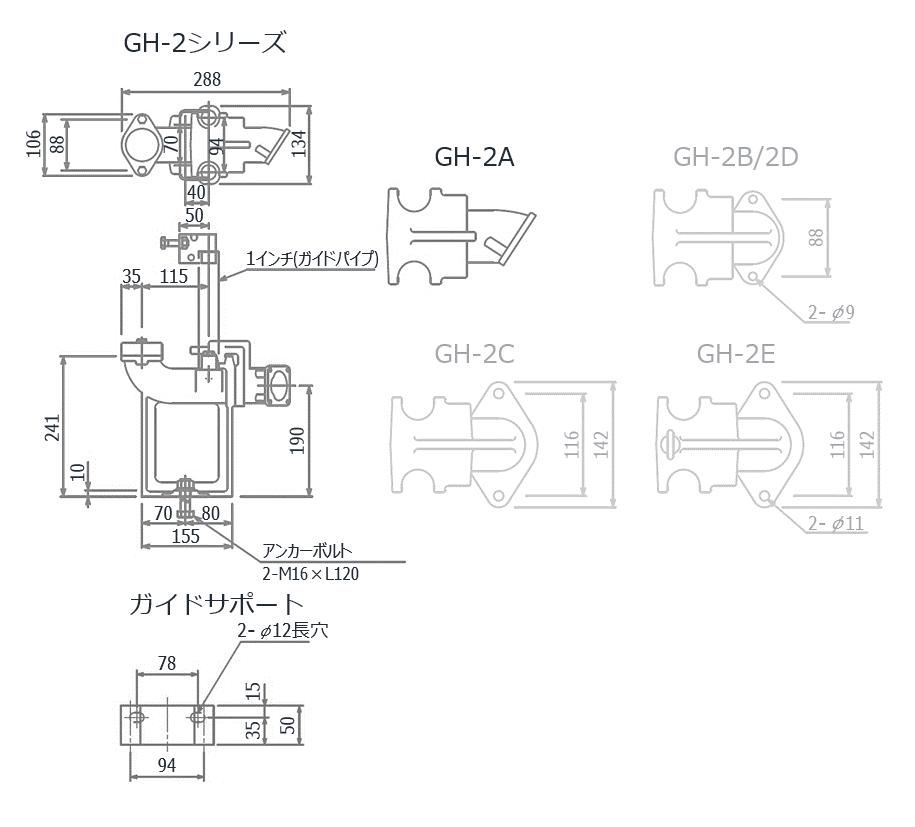

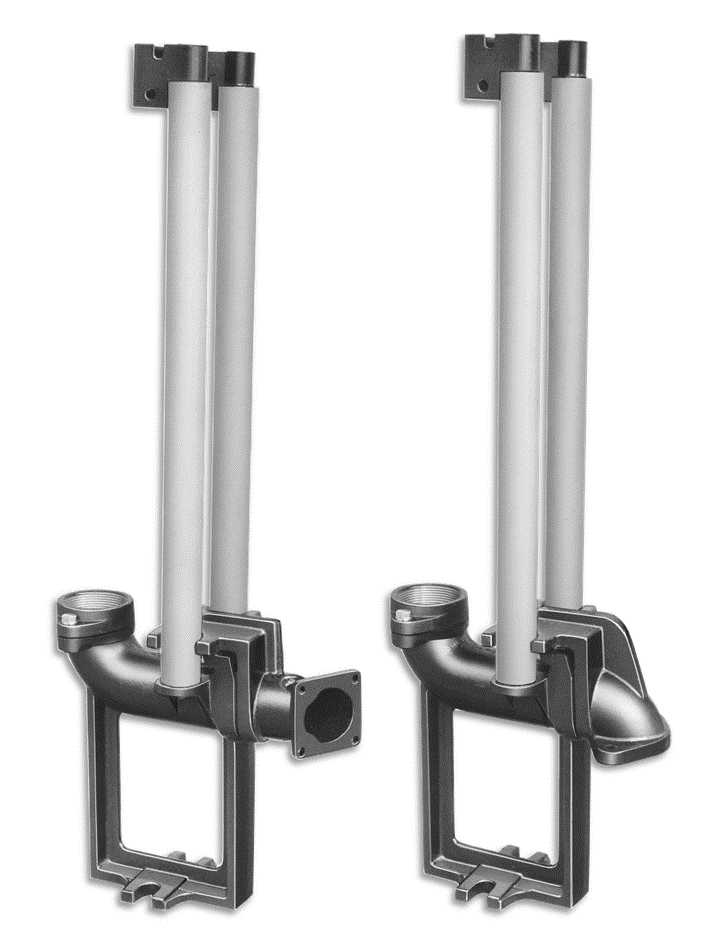

GH-2A 50 6 SFⅡ-12 Φ4×6m

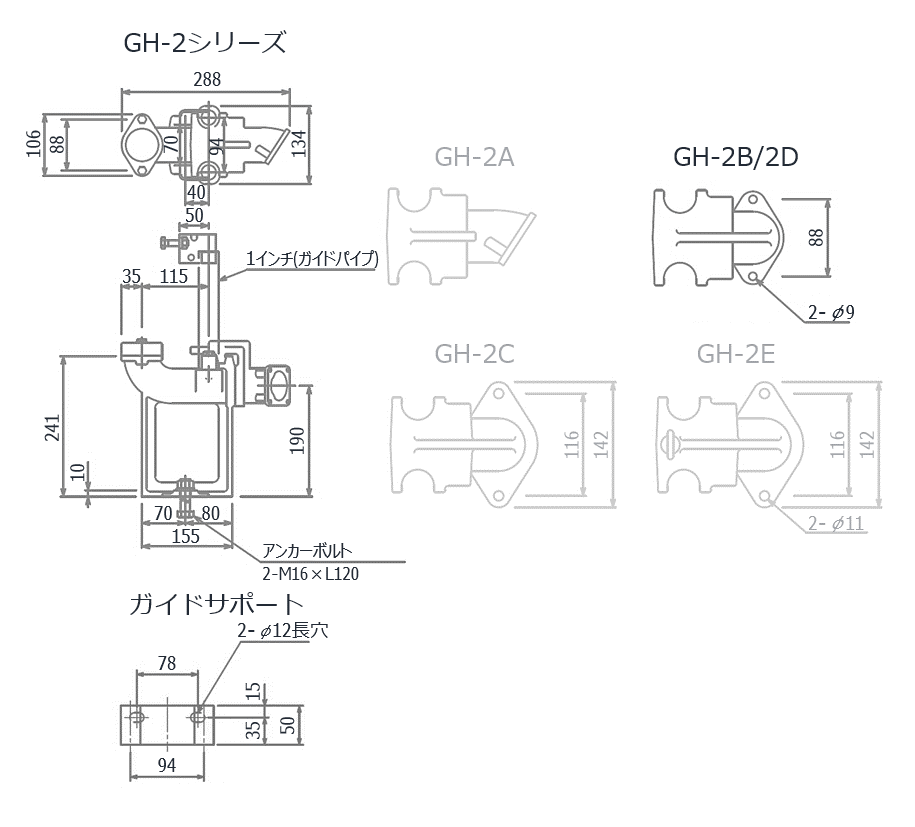

GH-2B 50 6  JⅡ-400S / 400-2T / 750-2T
KVⅡ-400S / 400-2T / 750-2T
KWⅡ-400S / 400-2T / 750-2T 		Φ4×6m

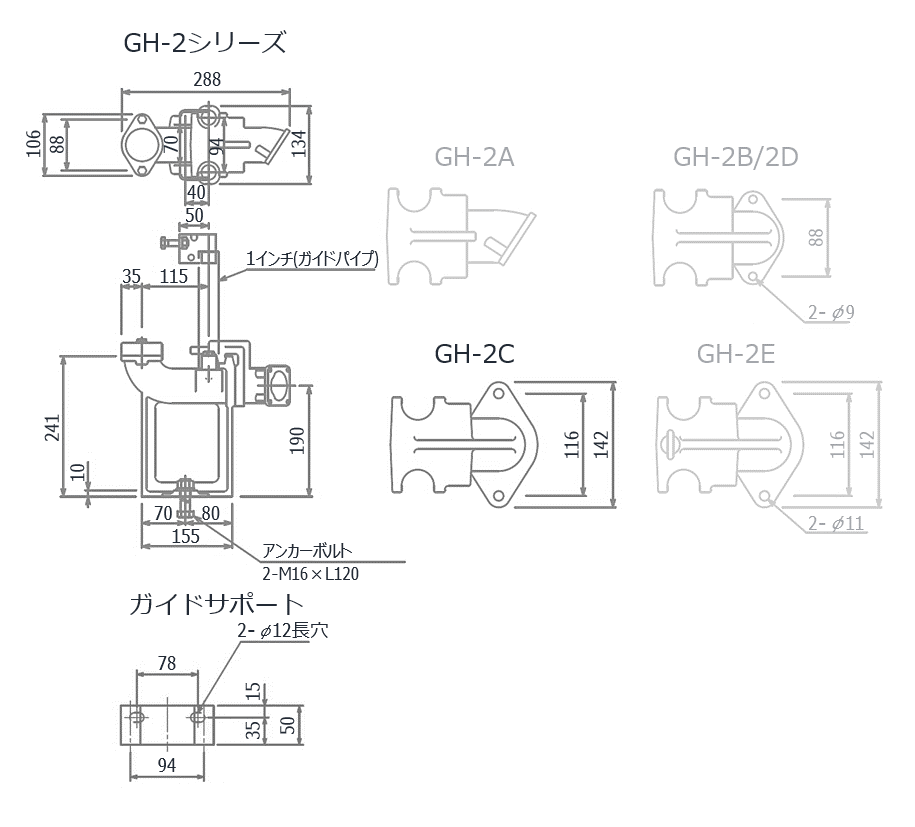

GH-2C 50 6.4 KVⅡ-400LS / 400L-2T
SFⅡ-400S / 400-2T 		Φ4×6m
GH-2D 40 6  JⅡ-250S / 250-2T
KVⅡ-250S / 250-2T
KWⅡ-250S / 250-2T 		Φ4×6m

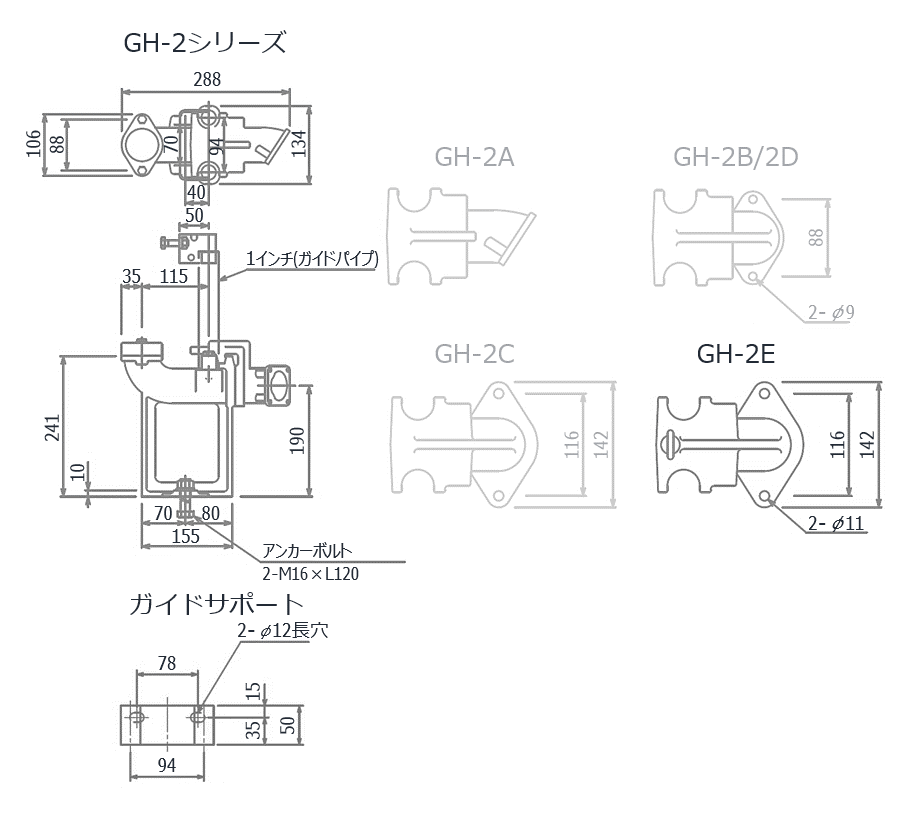

GH-2E 50 6.5 KVⅡ-12L
SFⅡ-12L 		Φ4×6m

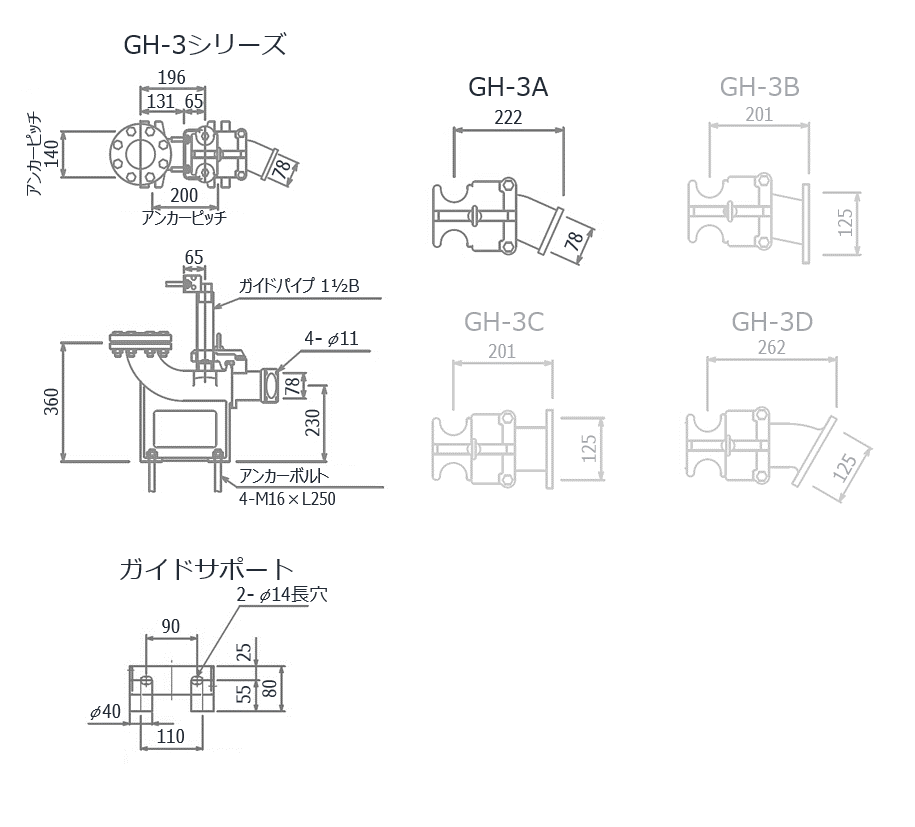

GH-3A 50・65・80 31 KMⅡ-22 / 32B / 33
SFⅡ-22 / 23 		Y型チェーン
Φ6×6m

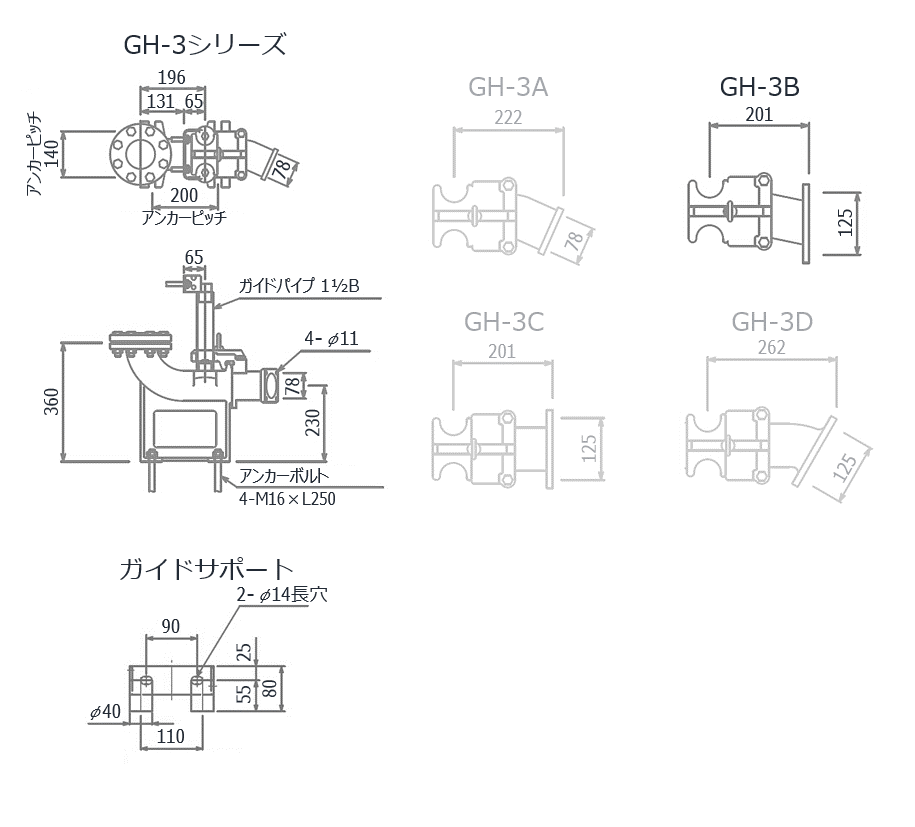

GH-3B 65・80 32 KWⅡ-22B / 23 / 33
OSⅡ-23 / 33 		Y型チェーン
Φ6×6m

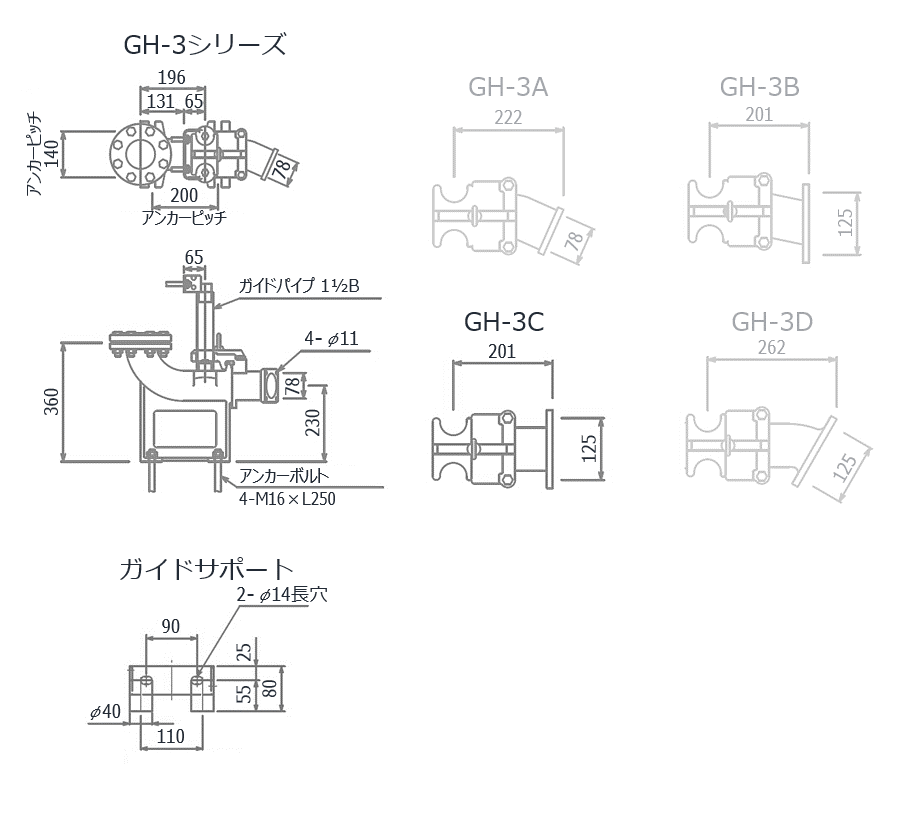

GH-3C 65・80 32 KVⅡ-221 / 331 / 22L / 23L
KV３-53 / 73 / 103
KW３-53 / 73 / 103
SFⅡ-22L / 23L 		Y型チェーン
Φ6×6m

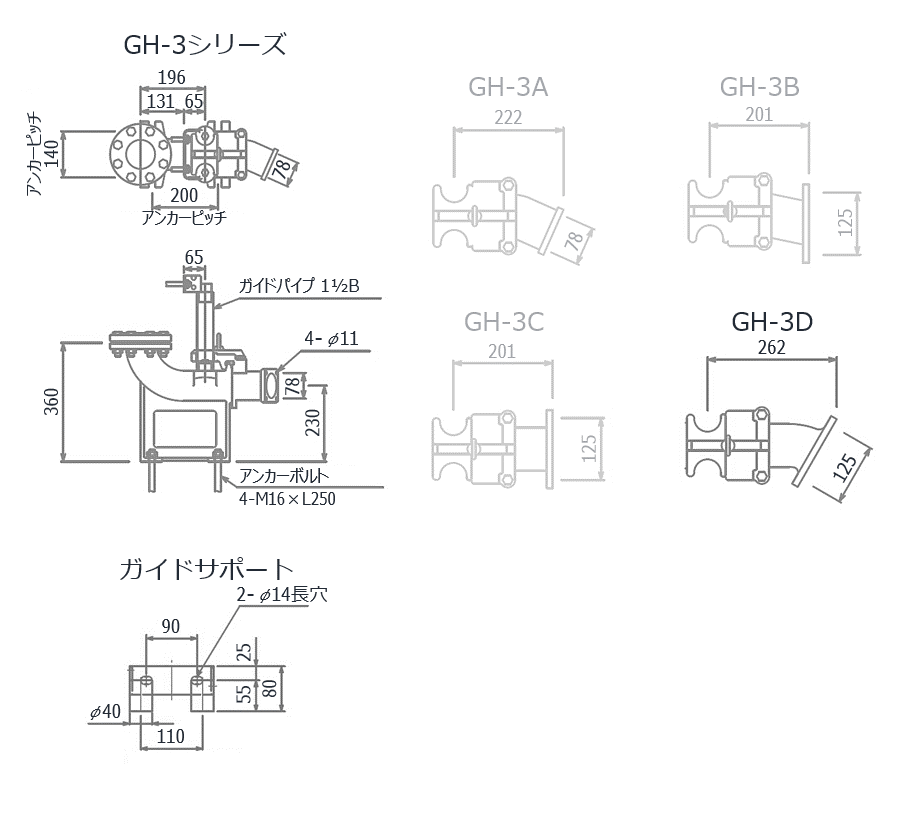

GH-3D 80 32 KM３-53
OS３-53 / 73 		Y型チェーン
Φ6×6m
エレポン 着脱装置一覧〔適応ポンプ型式順〕
適応ポンプ
型　式		 着脱装置
型　式		 口径
mm		 質量
kg
EP-150S / EP-150-2T / EP-250S / EP-250-2T G40RL 40 −−
EP-400S / EP-400-2T / EP-750-2T G50RL 50 −−
 JⅡ-250S / 250-2T GH-2D 40 6
 JⅡ-400S / 400-2T / 750-2T GH-2B 50 6
KMⅡ-22 / 32B / 33 GH-3A 50・65・80 31
KM３-53 GH-3D 80 32
KM３-54 / 74 GF-4A 100 57
KVⅡ-12L GH-2E 50 6.5
KVⅡ-221 / 22L GH-3C 65 32
KVⅡ-331 / 23L GH-3C 80 32
KVⅡ-250S / 250-2T GH-2D 40 6
KVⅡ-400S / 400-2T / 750-2T GH-2B 50 6
KVⅡ-400LS / 400L-2T GH-2C 50 6.4
KV３-34L GF-4D 100 62
KV３-53 / 73 / 103 GH-3C 80 32
KV３-54 / 74 / 104 GF-4D 100 62
KV３-54L / 74L GF-4G 100 62
KWⅡ-22B / 23 / 33 GH-3B 65・80 32
KWⅡ-250S / 250-2T GH-2D 40 6
KWⅡ-400S / 400-2T / 750-2T GH-2B 50 6
KW３-53 / 73 / 103 GH-3C 80 32
KW３-54 / 74 / 104 GF-4D 100 62
OSⅡ-23 / 33 GH-3B 65・80 32
OS３-53 / 73 GH-3D 80 32
OS３-104L / 154H GF-4E 100 62
OS３-106 / 156M / 206M GF-6 150 100
REP-22B G65NR 65 −−
REP-33 G80NR 80 −−
SFⅡ-12 GH-2A 50 6
SFⅡ-12L GH-2E 50 6.5
SFⅡ-22 / 23 GH-3A 65・80 31
SFⅡ-22L / 23L GH-3C 65・80 32
SFⅡ-400S / 400-2T GH-2C 50 6.4
SF３-34 GF-4A 100 57
SF３-54 / 74 GF-4B 100 59
SF３-104L / 154H GF-4E 100 62
SF３-106 / 156M / 206M GF-6 150 100

　※　ガイドサポート・チェーンの材質は、SUS仕様も対応可能です。
　※　ガイドパイプ・アンカーボルトは、付属しておりません。
