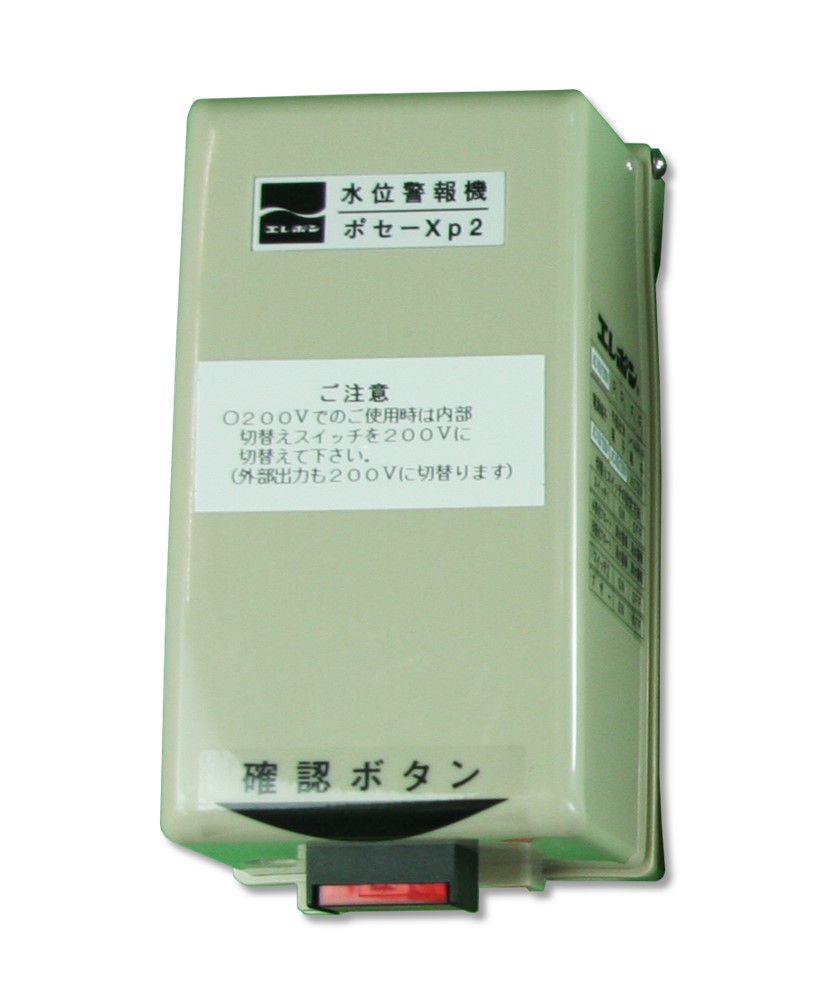

Xp(ポセ)
特長
  • 警報ランプには、長寿命のLED(発光ダイオード)を
    使用しています。
  • 異常水位をLEDとブザーで知らせます。
  • 確認ボタンを押した後も、LEDで異常を確認できます。
  • 不在時に一度警報水位に達して、通常の水位に戻った場合も、
    不在時の異常警報の有無をLEDで確認できる、
    動作保持機能がついています。
  • 100V・200Vの電源切替えができます。
  • 内部スイッチにより、
    簡単に満水警報と渇水警報の切替えができます。
  • 内部スイッチにより、
    内蔵ブザーのON/OFFの切替えができます。
  • 外部出力に接続する事で、ブザーや回転灯などのオプションを、
    離れた場所に設置できます。(本体ブザーと連動)
  • フロートは、実績のあるエレポン製フロートを使用しています。

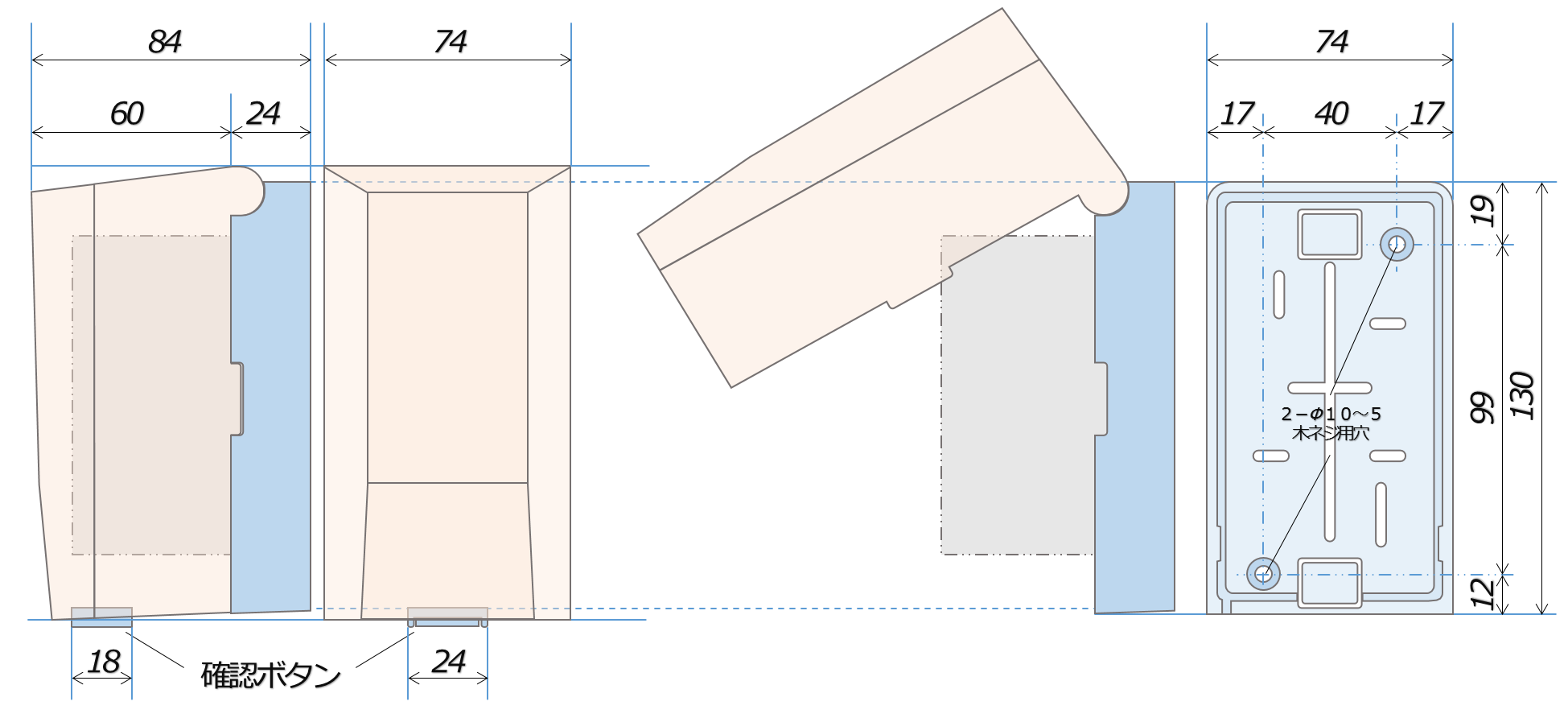

  • 仕様・寸法図
  • 内部スイッチ設定
  • 標準仕様動作フロー
  • 特殊仕様動作フロー
  • ※寸法図の表示は、各型式をクリックしてください。
    標準仕様
    型    式 本体電源 外部出力
    (リレー接点容量)
    レベルスイッチ用
    端子電圧
    内部スイッチ ヒューズ 電源ケーブル
    長さ
    警報 ブザー
    Xp-2AC100V
    AC200V
    AC100V
    AC200V
    1A以下
    AC12V満水
    または
    渇水
    ON-OFF250V 1A1.8m
    • 特殊仕様については、最寄の支店・営業所へお問い合わせ下さい。
    • 特殊仕様については、最寄の支店・営業所へお問い合わせ下さい。
    特殊仕様
    型    式 本体電源 外部出力
    (リレー接点容量)
    レベルスイッチ用
    端子電圧
    警報 ヒューズ 電源ケーブル
    長さ
    Xp-3AC100VAC100V
    1A以下
    AC24V満水125V 1A1.8m

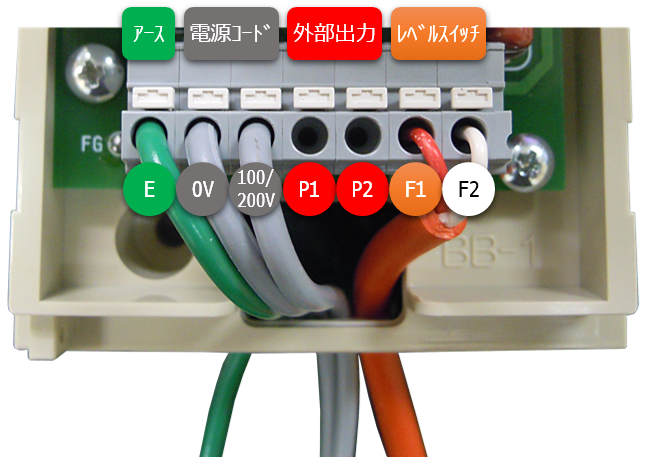

  • カバーを開ける時は、必ず電源プラグを抜いてください。
    濡れた手でカバー内部に触れないでください。

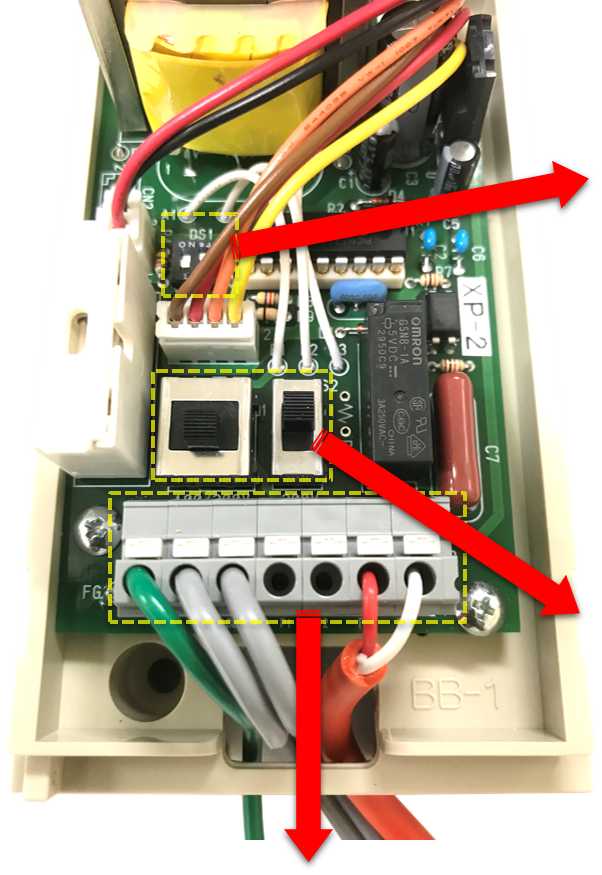

    内部スイッチ設定
    内部スイッチ設定
     ディップスイッチ
    ディップスイッチ(DS)設定
    満水警報⇔渇水警報
    切替スイッチ
     A接点
    フロート
    B接点
    フロート
    ↑上側満水渇水
    ↓下側
    (出荷時)
    渇水満水
    警報ブザー ON⇔OFF
    切替スイッチ
    ↑上側(出荷時)ON
    ↓下側OFF
     スライドスイッチ
    スライドスイッチ(SS)設定
    外部出力 有電圧⇔無電圧
    切替スイッチ
    ↑上側(出荷時)有電圧
    ↓下側無電圧
    供給電源 AC100V⇔200V
    切替スイッチ
    ↑上側(出荷時)100V
    ↓下側200V
    切替スイッチ④は、必ず供給電源と同じ電圧側に設定してご使用ください。

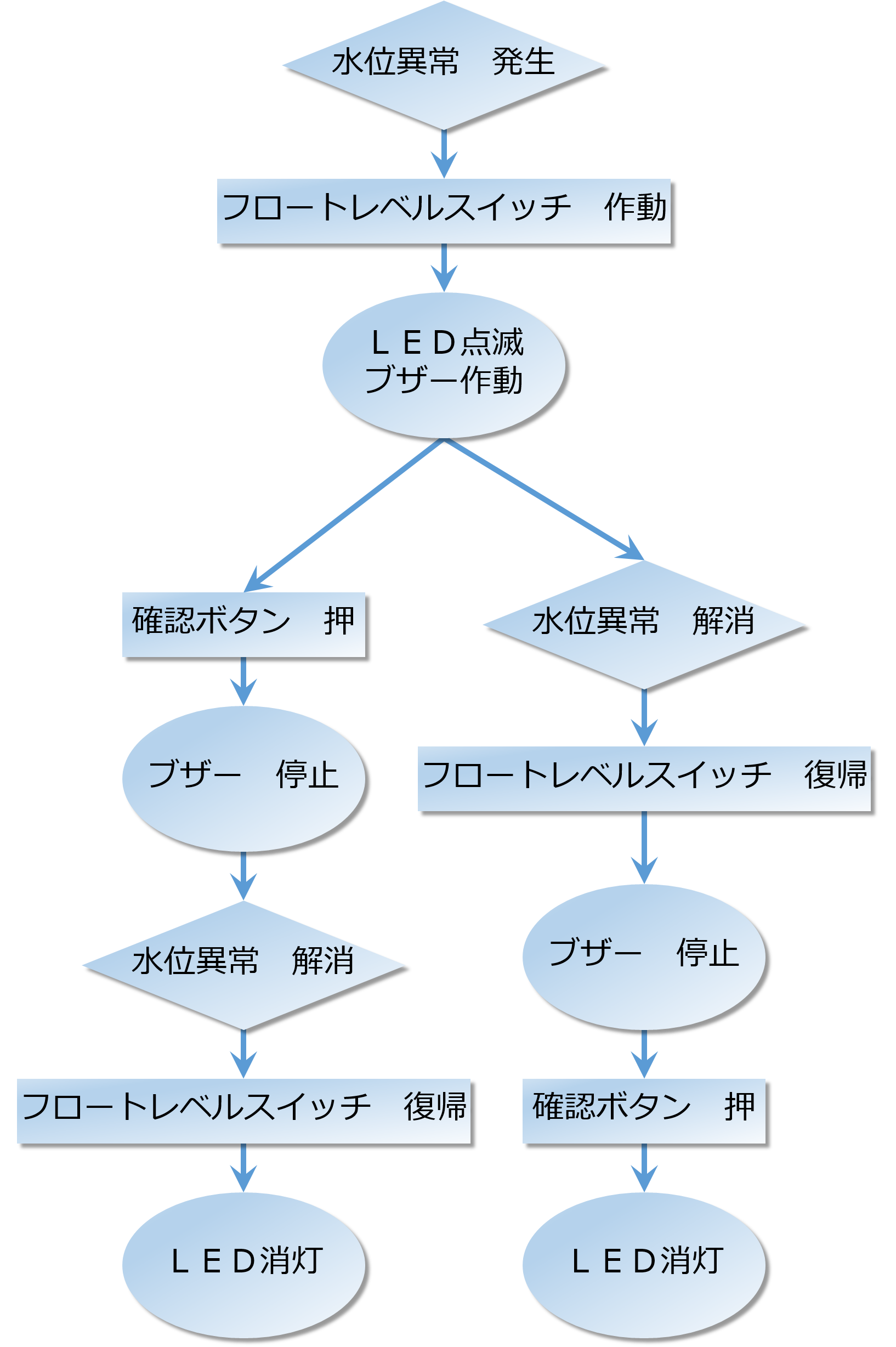

  • 動作フローチャート図(標準仕様:Xp-2)
    フロートレベルスイッチ
  • 動作フローチャート図(特殊仕様:Xp-3)
    フロートレベルスイッチ
