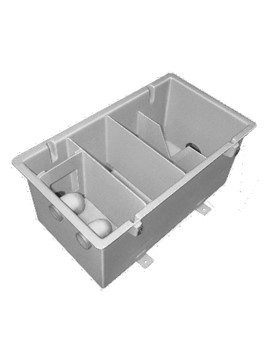

水処理関連 FW : FRP製流量計量槽
FW
特長
  • ＦＲＰ製だから、・・・・
    雨ざらしでも錆びることなく、しかも高強度です。
  • 軽量で、移動・設置が簡単に行なえます。
  • 寸法図
  • 平面図
    FW_平面図

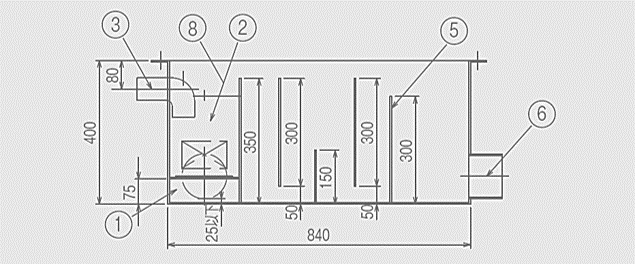

    AA'断面図
    FW_AA断面図

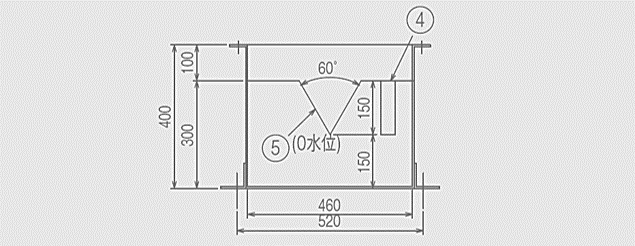

    BB'断面図
    FW_BB断面図
    FW-1 流量計量槽
    品番 各部名称 材質
    ①オーバーフロー管PVC100A
    ②流量調整堰FRP
    ③流入管PVC50A
    ④目盛板
    ⑤計量堰FRP
    ⑥流出管PVC100A
    ⑦流入口FRP
    ⑧流量調整板FRP

    （注）本体は全て、FRP製です。（耐荷重4t）
    （注）処理水量 ： 1m3/h 〜 14m3/h

    　※　FW-2もあります。 処理水量 ： 10m3/h 〜 50m3/h
    　※　配管径方向は任意です。
