SFDⅡ

SFDNⅡ

• 標準仕様

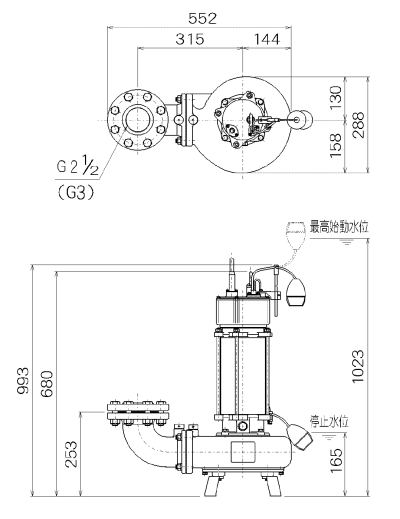

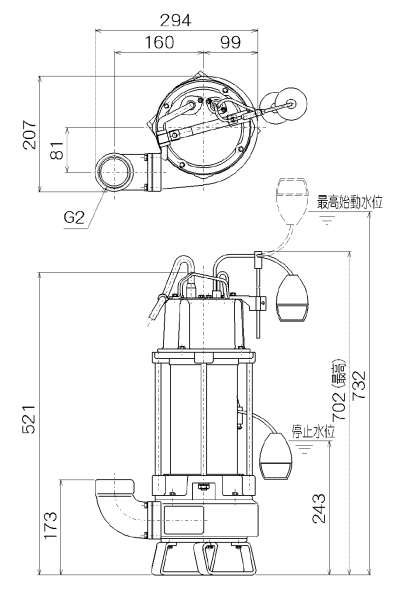

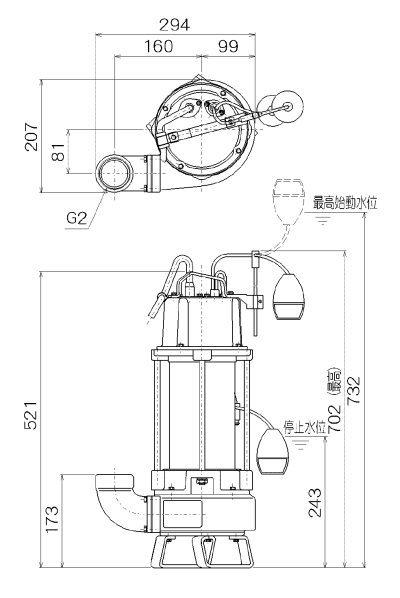

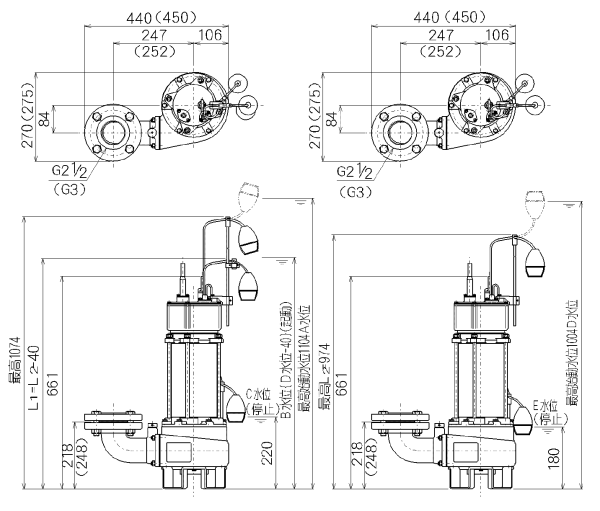

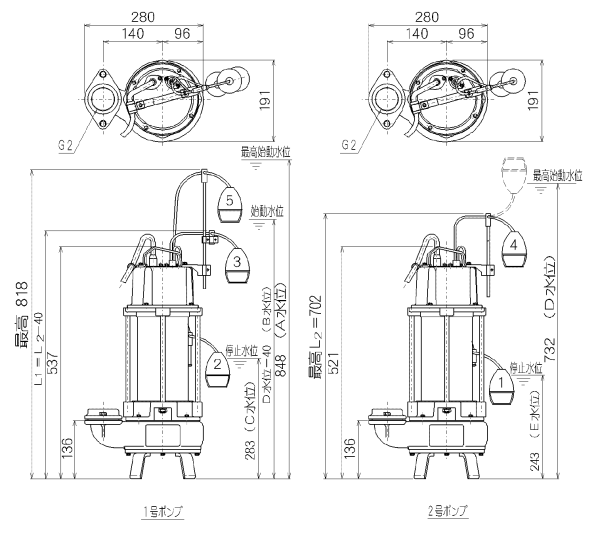

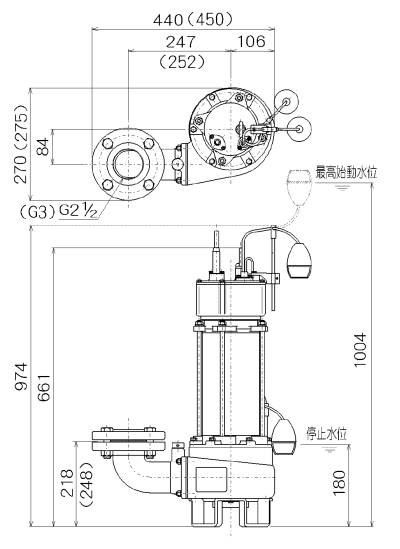

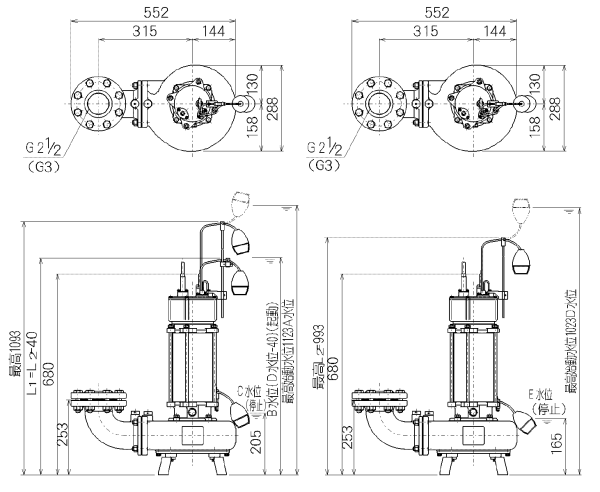

• 諸元表・寸法図

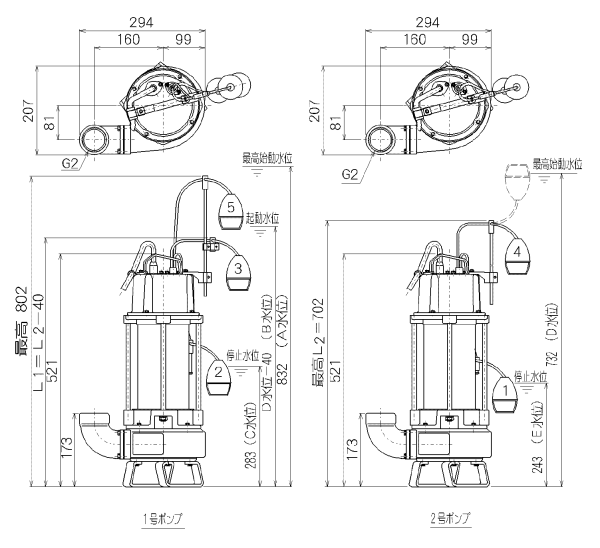

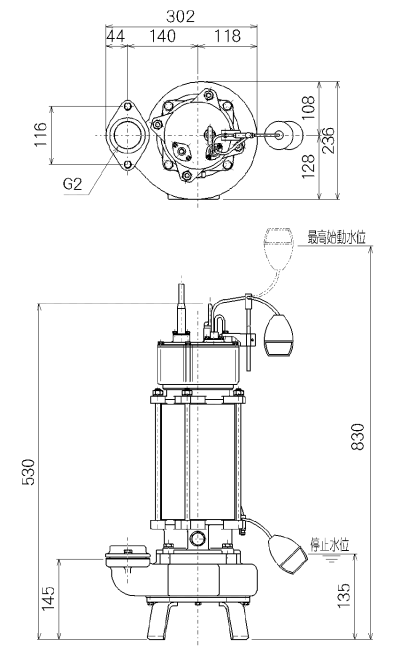

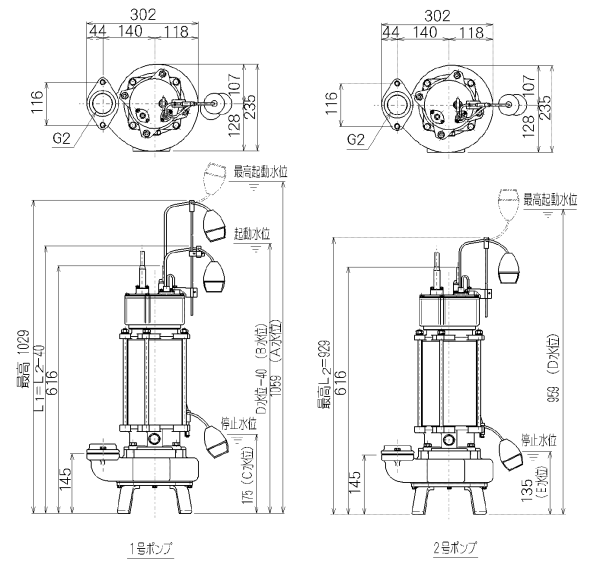

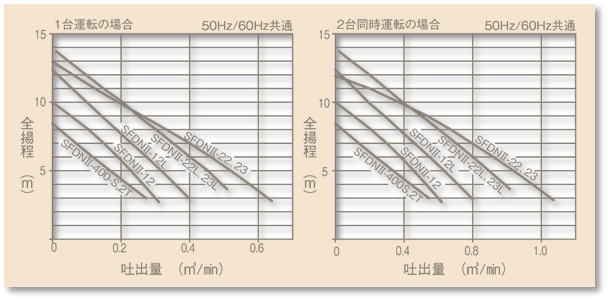

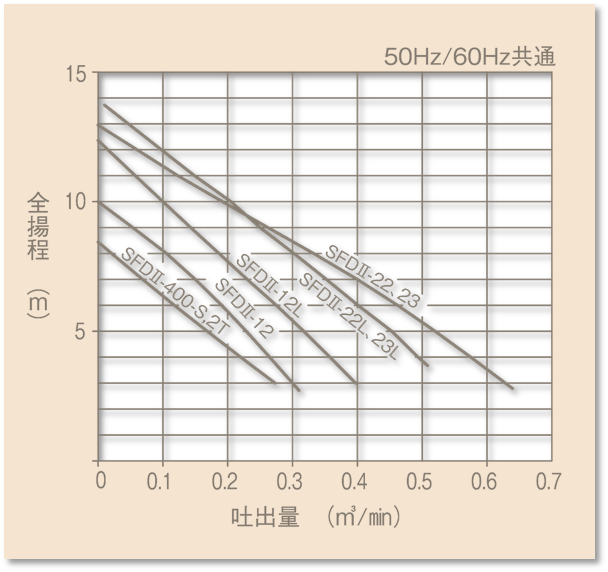

• 性能曲線

• SFDⅡ, SFDNⅡ（0.4〜1.5kW） 標準仕様
  項目		口径〔mm〕	50	65	80	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の300%以下
  	ポンプ
  	構造	羽根車	一枚羽根ノンクロッグ
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200（超硬チップ付）
  		ケーシング	FC200
  		カッターディスク	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		単相誘導電動機（0.4kW） 三相誘導電動機（0.4〜1.5kW）
  	極数・絶縁		2極（0.75・1.5kW）、4極（0.4〜1.5kW） E種
  	相・電圧		単相100V（0.4kW） 三相200V/200・220V（0.4〜1.5kW）
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	SPCC
  		シャフト	SUS403
  		ケーブル	VCT
  配管との接続			ネジ込みフランジ（0.4・0.75kW） JIS10kg／cm2フランジ（1.5kW）

• • 諸元表〔50Hz〕
    型　　　　式 (交互運転型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    SFDⅡ-400S SFDNⅡ-400S	50	0.4	1	100	4	1410	8.85	36	コンデンサー	0.63	0.32	6301ZZ	6304ZZ	VCT	3	1.25	10.1	6
    SFDⅡ-400-2T SFDNⅡ-400-2T	50	0.4	3	200	4	1415	2.18	12	直入	0.56	0.32	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFDⅡ-12 SFDNⅡ-12	50	0.75	3	200	2	2915	3.5	24	直入	0.81	0.42	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFDⅡ-12L SFDNⅡ-12L	50	0.75	3	200	4	1420	3.6	15	直入	0.97	0.45	6303ZZ	6306ZZ	VCT	4	1.25	11.1	6
    SFDⅡ-22 SFDNⅡ-22	65	1.5	3	200	2	2900	6.5	35	直入	1.86	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFDⅡ-22L SFDNⅡ-22L	65	1.5	3	200	4	1410	7.6	30	直入	1.95	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFDⅡ-23 SFDNⅡ-23	80	1.5	3	200	2	2900	6.5	35	直入	1.86	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFDⅡ-23L SFDNⅡ-23L	80	1.5	3	200	4	1410	7.6	30	直入	1.95	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10

  • 諸元表〔60Hz〕
    型　　　　式 (交互運転型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    SFDⅡ-400S SFDNⅡ-400S	50	0.4	1	100	4	1680	8.37	36	コンデンサー	0.69	0.32	6301ZZ	6304ZZ	VCT	3	1.25	10.1	6
    SFDⅡ-400-2T SFDNⅡ-400-2T	50	0.4	3	200	4	1690	2.05	10	直入	0.55	0.32	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFDⅡ-12 SFDNⅡ-12	50	0.75	3	200	2	3500	3.2	22	直入	0.9	0.42	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFDⅡ-12L SFDNⅡ-12L	50	0.75	3	200	4	1670	3.4	13	直入	0.96	0.45	6303ZZ	6306ZZ	VCT	4	1.25	11.1	6
    SFDⅡ-22 SFDNⅡ-22	65	1.5	3	200	2	3470	6.2	32	直入	1.85	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFDⅡ-22L SFDNⅡ-22L	65	1.5	3	200	4	1665	6.8	26	直入	1.88	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFDⅡ-23 SFDNⅡ-23	80	1.5	3	200	2	3470	6.2	32	直入	1.85	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFDⅡ-23L SFDNⅡ-23L	80	1.5	3	200	4	1665	6.8	26	直入	1.88	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10

•

• よくあるご質問

  • 基本構造
  • ポンプ選定資料
  • 性能データ表の見方
  • チェックポイント
  • 故障と診断と対策
  • 関係用語と単位表示
  • ポンプ型式記号
