REP-D, REP-DN
特長
  • 『高機能樹脂』と『ステンレス』
     絶妙の組み合わせを実現!!


  • 軽量だから作業性が抜群
  • 強靭だからタフ
  • 防錆効果を高める
  • 標準仕様
  • 諸元表・寸法図

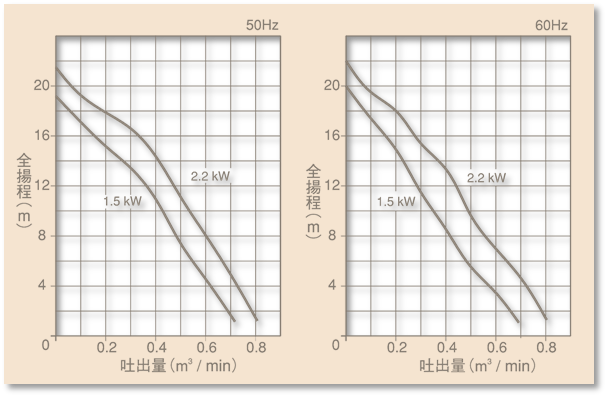

  • 性能曲線
※寸法図の表示は、各型式をクリックしてください。 ※周波数
  • 50Hz
  • 60Hz
  • REP-D, REP-DN(1.5〜2.2kW) 標準仕様
    項目 口径〔mm〕 65 80 ---- ---- ---- ----
    取扱液
    液質 汚水
    液温 0〜40℃
    異物の
    大きさ
    球状の径 30mm
    繊維の長さ
    ポンプ
    構造 羽根車 渦流
    軸封 メカニカルシール
    軸受 玉軸受
    材質 羽根車 合成樹脂
    ケーシング 合成樹脂
    羽根車カバー ケーシングに含む
    メカニカルシール SiC
    電動機
    種類 三相誘導電動機(1.5〜2.2kW)
    極数・絶縁 2極・E種
    相・電圧 三相200V(1.5〜2.2kW)
    内蔵保護装置 サークルサーマルプロテクタ
    材質 フレーム SUS304
    シャフト SUS420J2
    ケーブル VCT
    配管との接続 ネジ込みフランジ
    • 諸元表〔50Hz〕
      型    式
      (交互運転型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m

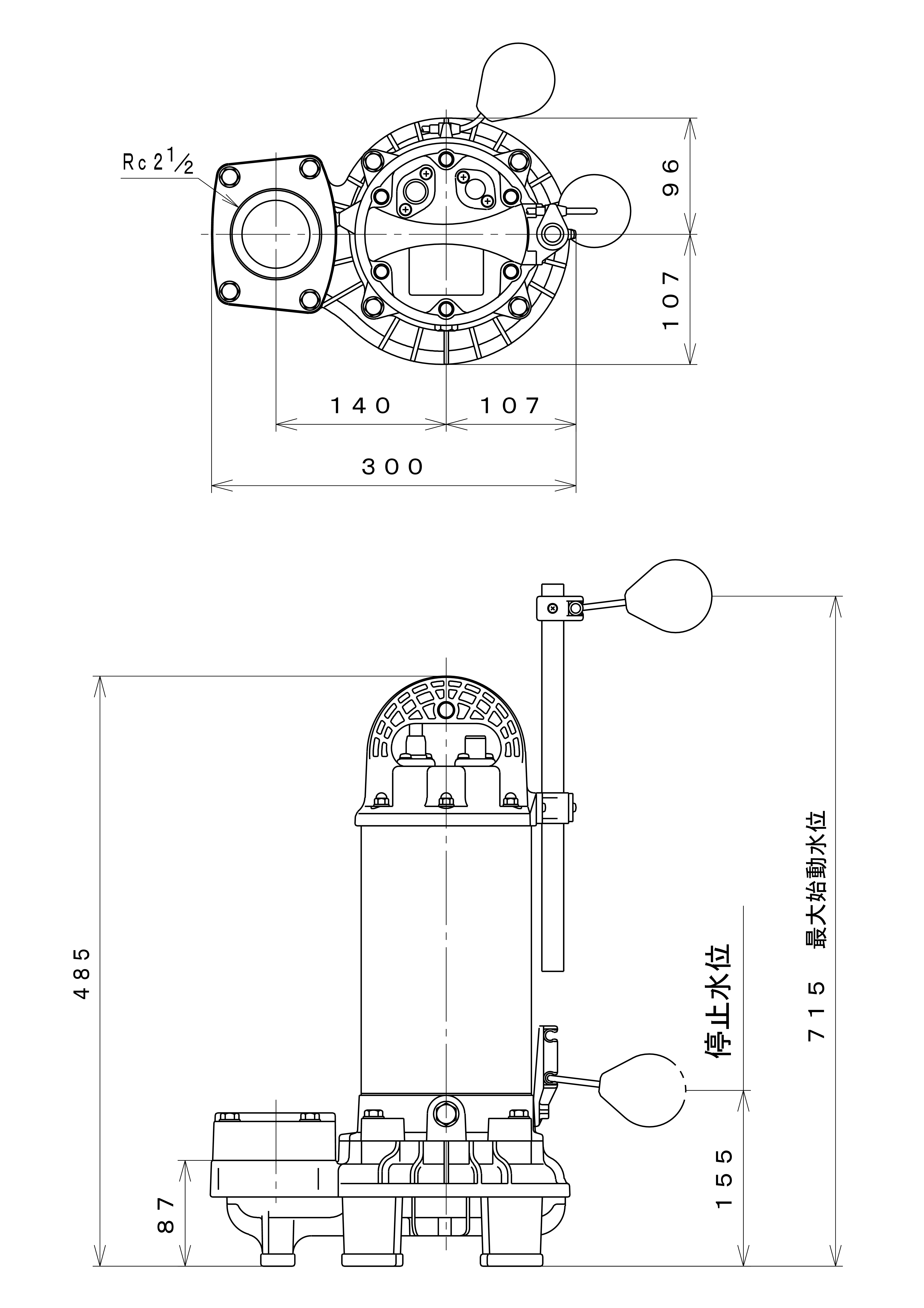

      REP-22BD
      REP-22BDN
      651.53200230007.1 40 直入2,140 0.16 6306ZZ6203ZZVCT41.2511.58

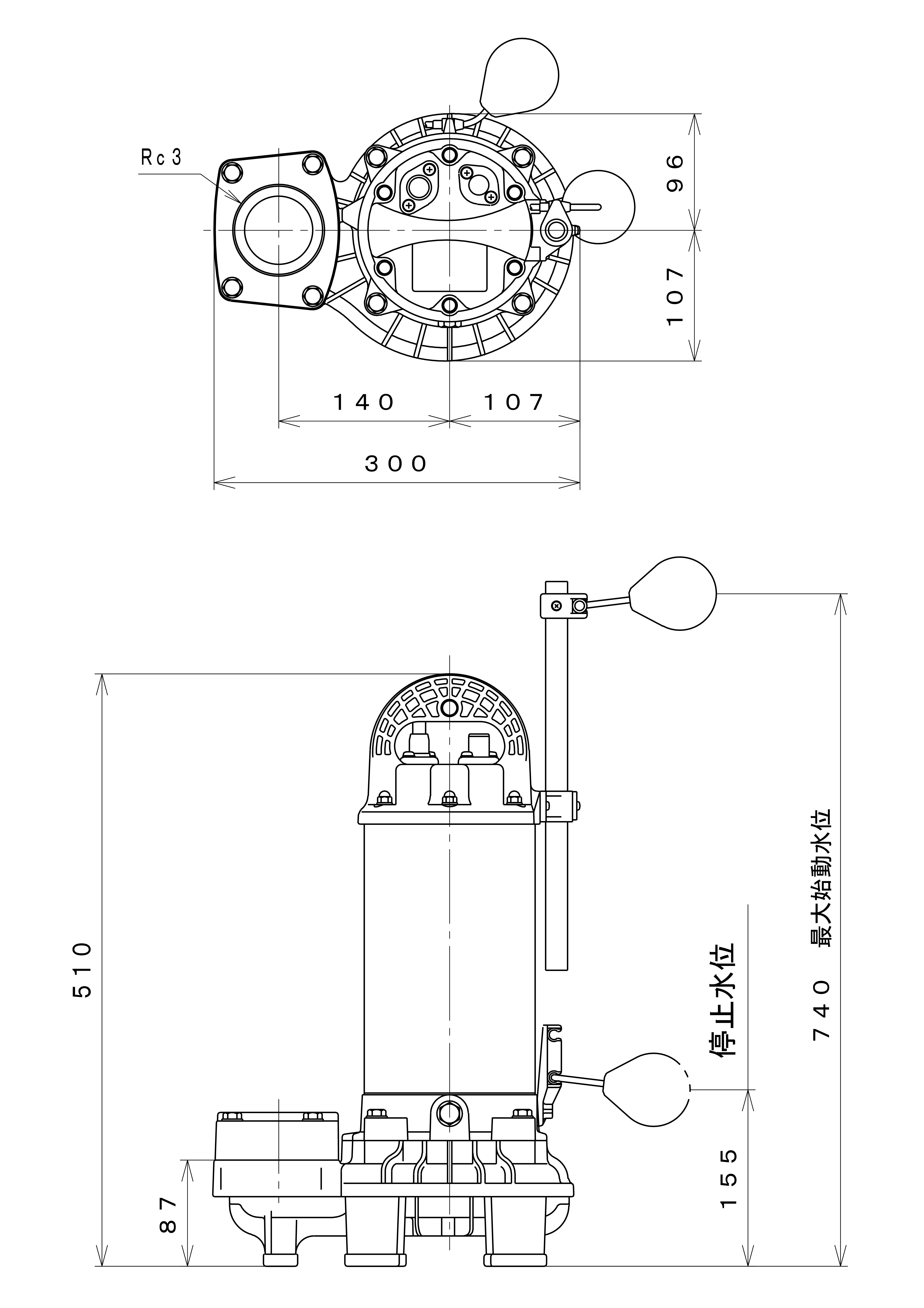

      REP-33D

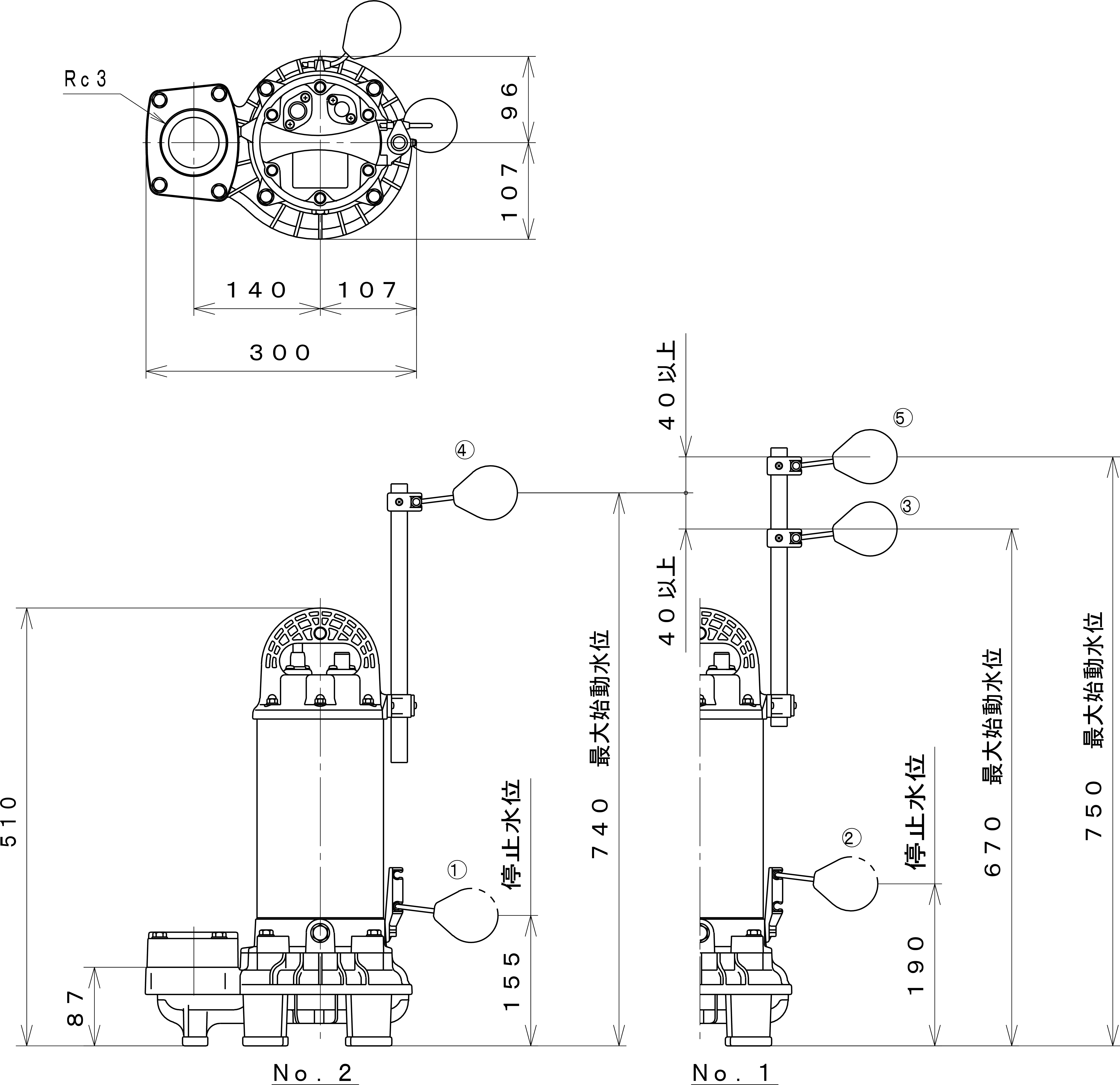

      REP-33DN
      802.232002300010.2 74 直入2,930 0.37 6306ZZ6203ZZVCT41.2511.58
    • 諸元表〔60Hz〕
      型    式
      (交互運転型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m
      REP-22BD
      REP-22BDN
      651.53200236007.1 35 直入2,210 0.16 6306ZZ6203ZZVCT41.2511.58
      REP-33D
      REP-33DN
      802.23200236009.8 62 直入2,970 0.37 6306ZZ6203ZZVCT41.2511.58
      • 全機種着脱装置付タイプがあります。
      • REP-DN型はブレーカーを別々に接続してください。
