OSDⅡ
特長
- 独自のボリュートケーシングと１枚羽根ノンクロッグ羽根車の
採用で、大きな固形物もフリーパスで排水できます。 - 素材から徹底吟味したタフな構造、モータ保護装置、
信頼性豊かなオイルバス式メカニカルシールの採用など、
耐食性・耐久性ともに優れています。 - 油脂の被膜に影響されることのない長寿命の液面検出機構により、
正確で確実な自動運転を行います。
OSDNⅡ
特長
- 独自のボリュートケーシングと１枚羽根ノンクロッグ羽根車の
採用で、大きな固形物もフリーパスで排水できます。 - 素材から徹底吟味したタフな構造、モータ保護装置、
信頼性豊かなオイルバス式メカニカルシールの採用など、
耐食性・耐久性ともに優れています。 - 自動交互運転ができ、設備費が安価で工事も簡単にできます。
- 自動的に交互運転を行いますので、機械への無理がなく、
ズバ抜けた耐久性が期待できます。 - 片方のポンプに万一異常が発生しても単独運転を行いますので、
排水への信頼度が非常に高くなります。 - 異常増水などの際には、２台のポンプが同時排水運転しますので、
溢水の心配がありません。
- 全機種着脱装置付きタイプがあります。
- OSDNⅡ型はブレーカーを別々に接続して下さい。
- 標準仕様

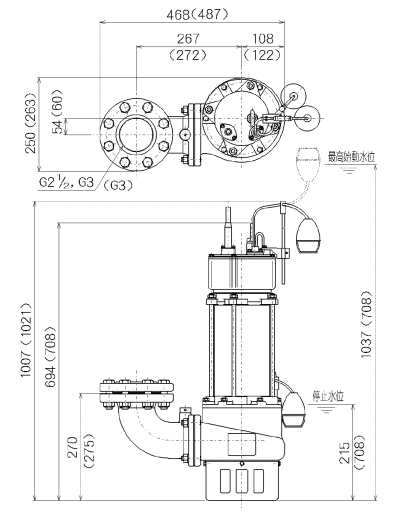

- 諸元表・寸法図

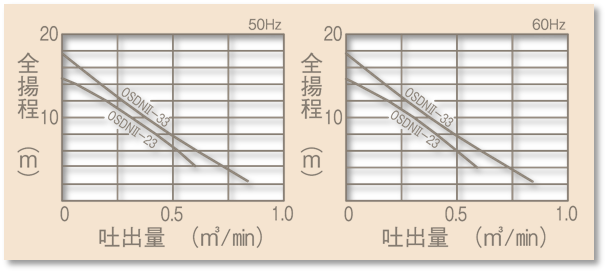

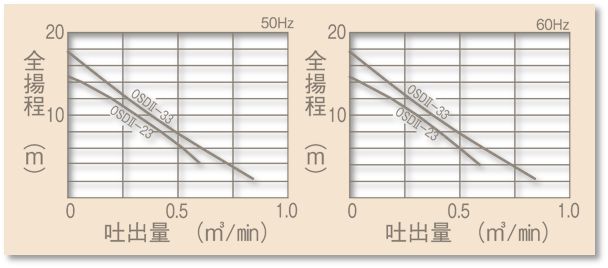

- 性能曲線
※寸法図の表示は、各型式をクリックしてください。
※周波数
- 50Hz
- 60Hz
-
OSDⅡ, OSDNⅡ（1.5〜2.2kW） 標準仕様 項目 口径〔mm〕 65 80 ---- ---- ---- ---- 取扱液 液質 汚水・汚物水 液温 0〜40℃ 異物の
大きさ球状の径 口径の60%以下 繊維の長さ 口径の250%以下 ポンプ 構造 羽根車 クローズ型ノンクロッグ 軸封 メカニカルシール 軸受 玉軸受 材質 羽根車 FC200 ケーシング FC200 羽根車カバー FC200 メカニカルシール SiC 電動機 種類 三相誘導電動機 極数・絶縁 2極、E種 相・電圧 三相200V/200・220V 内蔵保護装置 サークルサーマルプロテクタ 材質 フレーム SPCC シャフト SUS403 ケーブル VCT 配管との接続 JIS10kg／cm2フランジ -
