OSⅡ, OS3
特長
  • 独自のボリュートケーシングと1枚羽根ノンクロッグ羽根車の
    採用で、大きな固形物もフリーパスで排水できます。
  • 大容量ながら水中型ですので設置スペースをとらず、
    制御機器との組み合わせにより簡単に自動運転ができます。
  • 素材から徹底吟味したタフな構造、モータ保護装置、
    信頼性豊かなオイルバス式メカニカルシールの採用など、
    耐食性・耐久性ともに優れています。
  • インペラーは、流体力学的バランスを徹底追求しており、
    稼動時の振動・騒音はほとんどありません。
  • 着脱装置との組み合わせにより、
    槽外からポンプの配管着脱が楽にできます。
  • OSⅡ仕様
  • OS3仕様

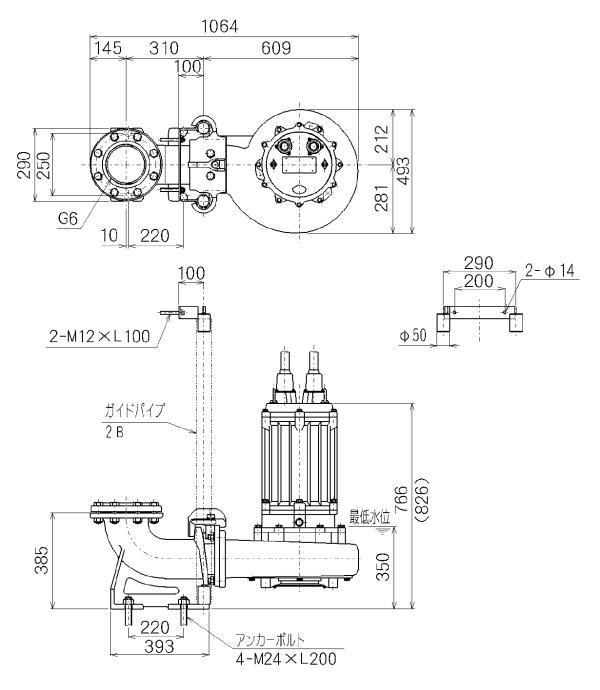

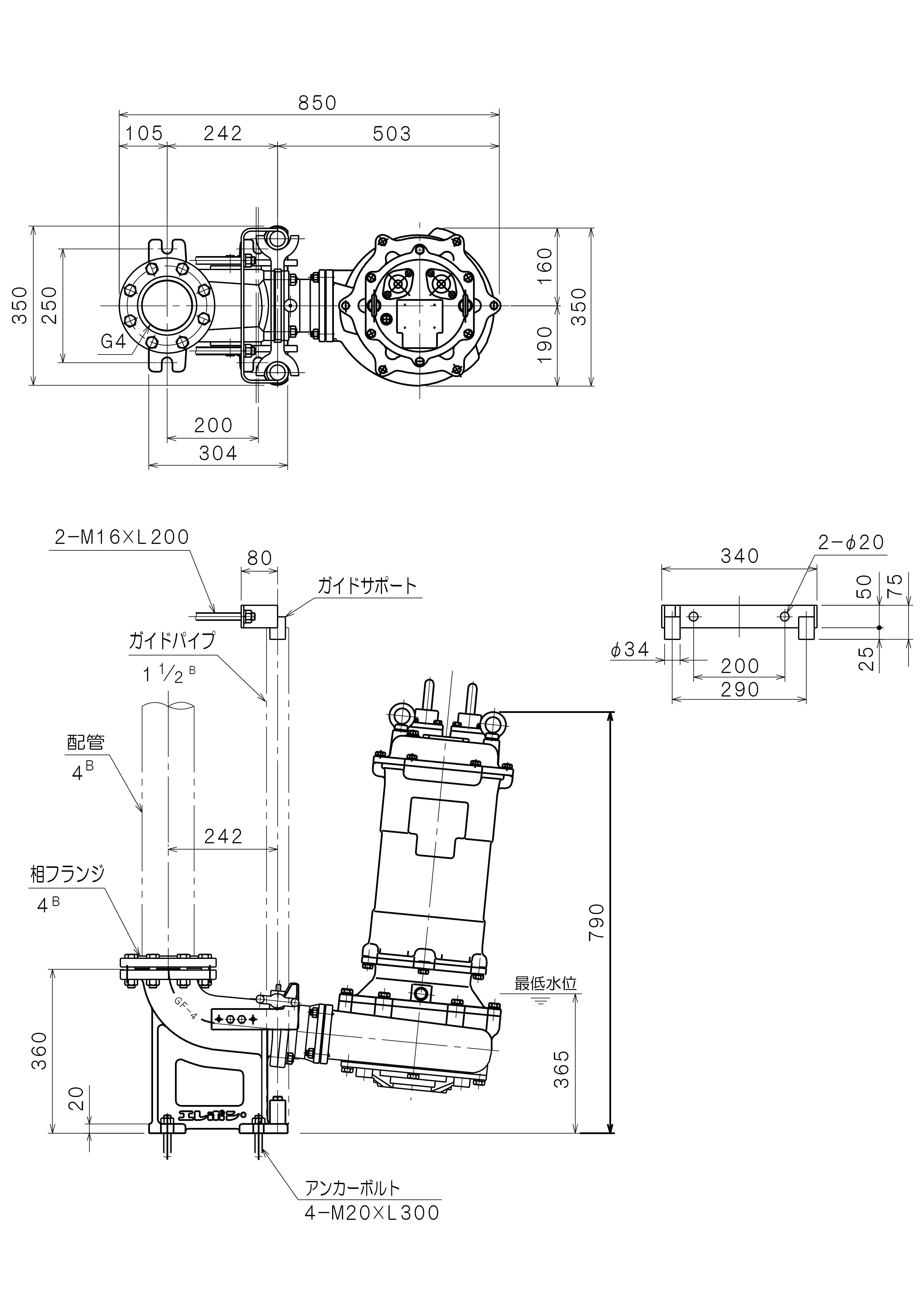

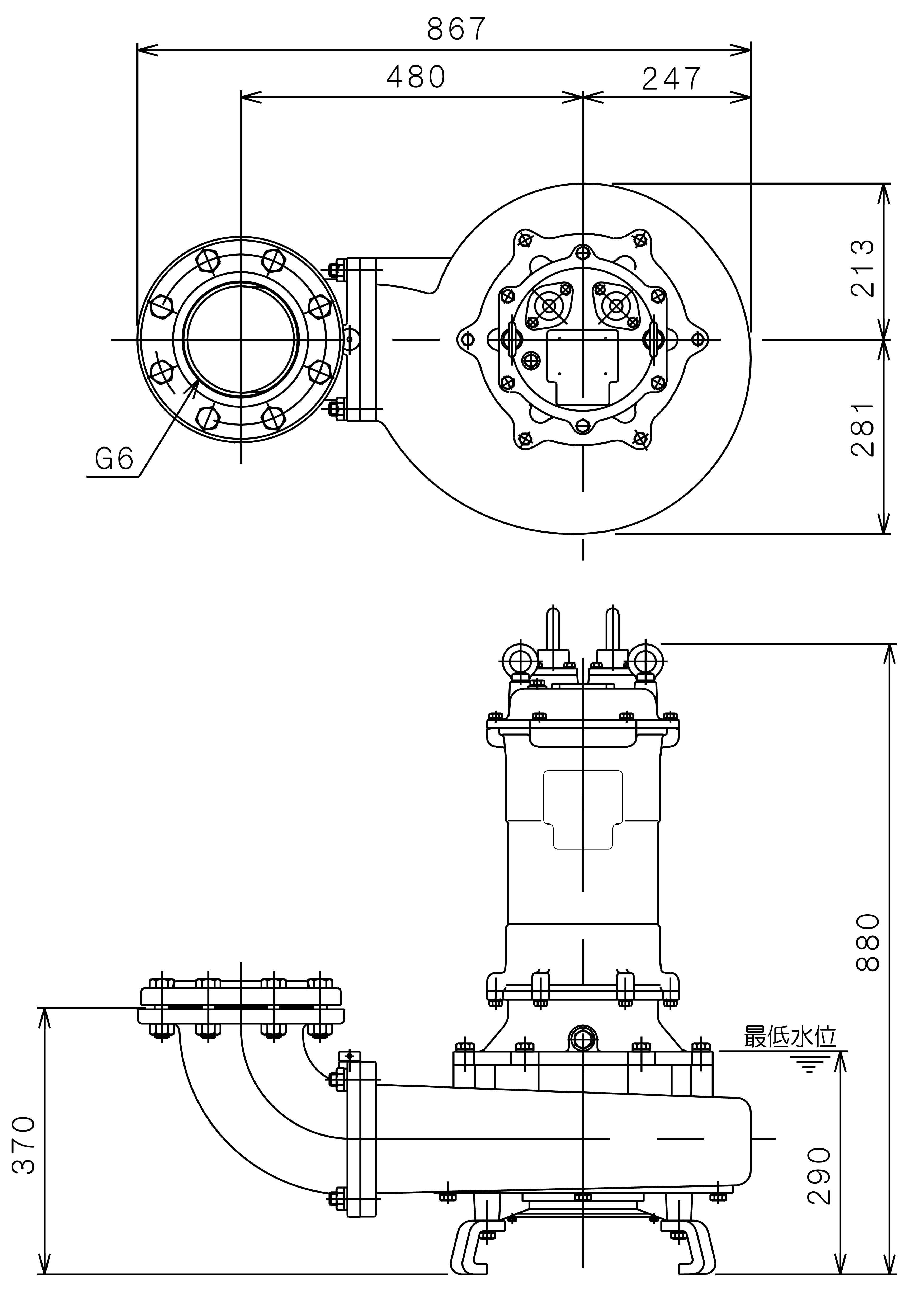

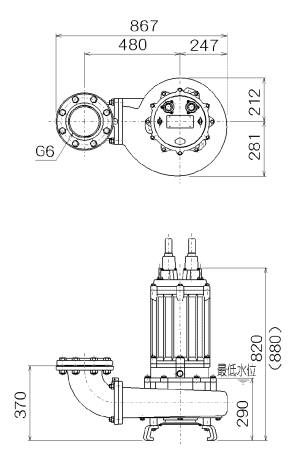

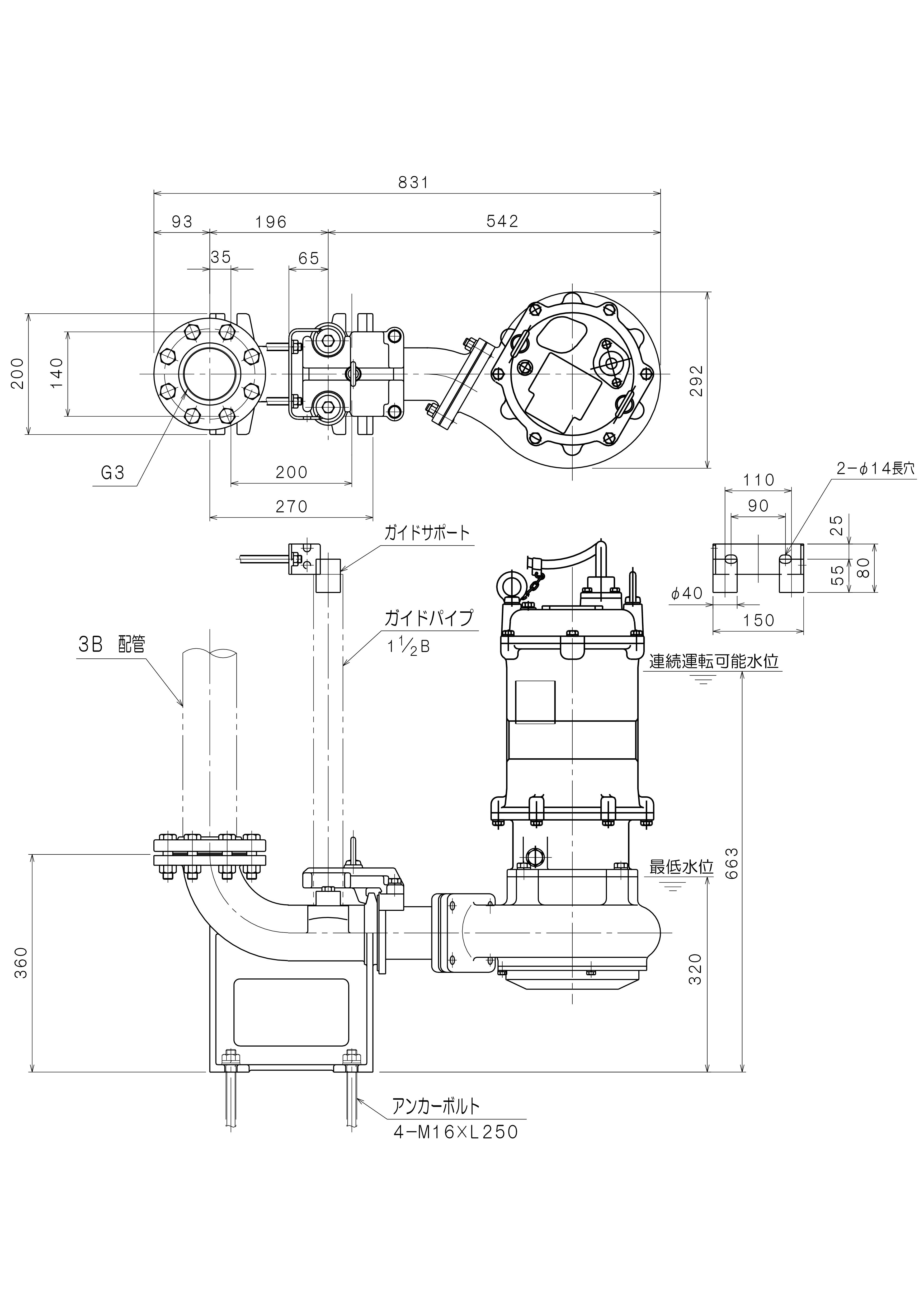

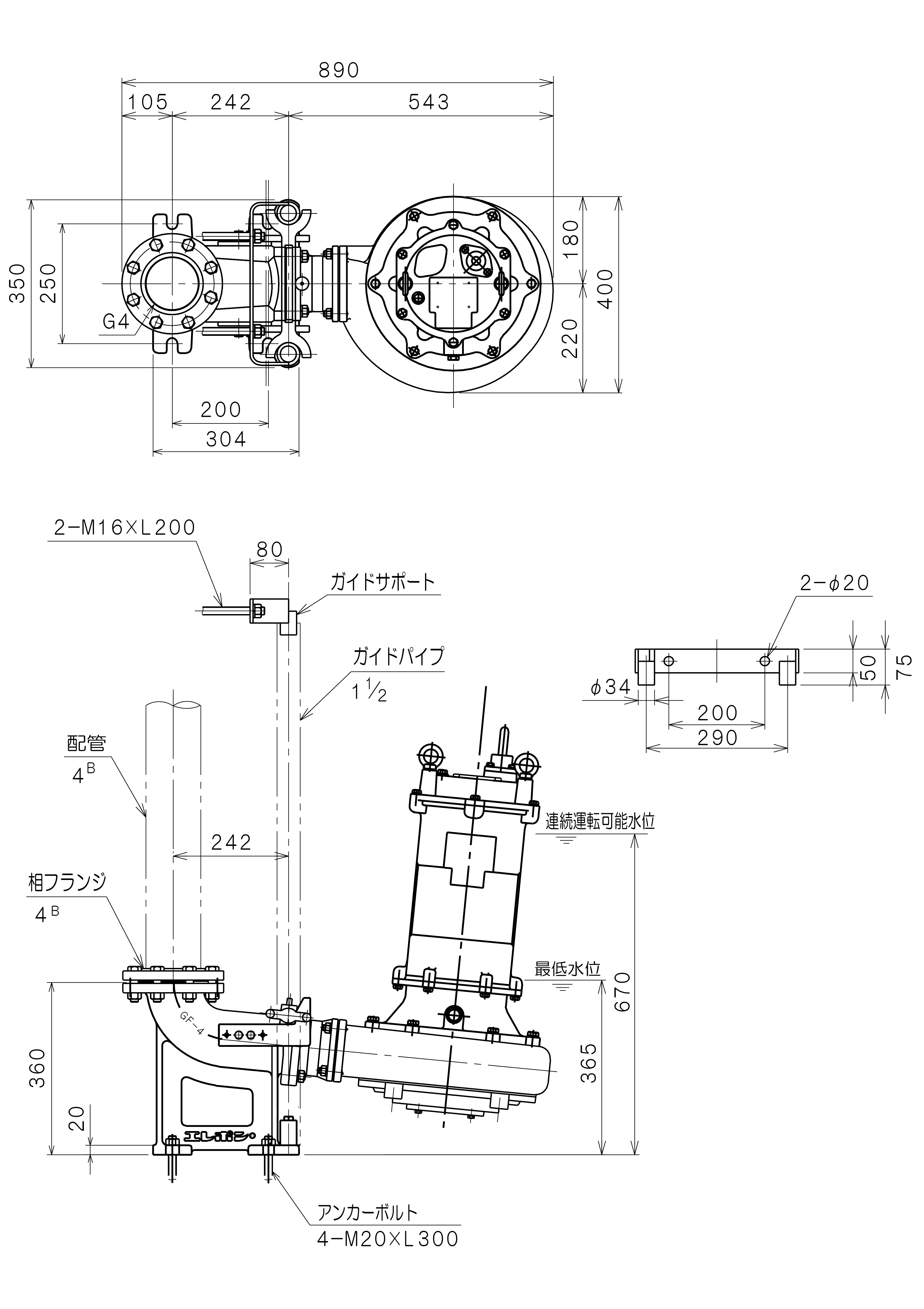

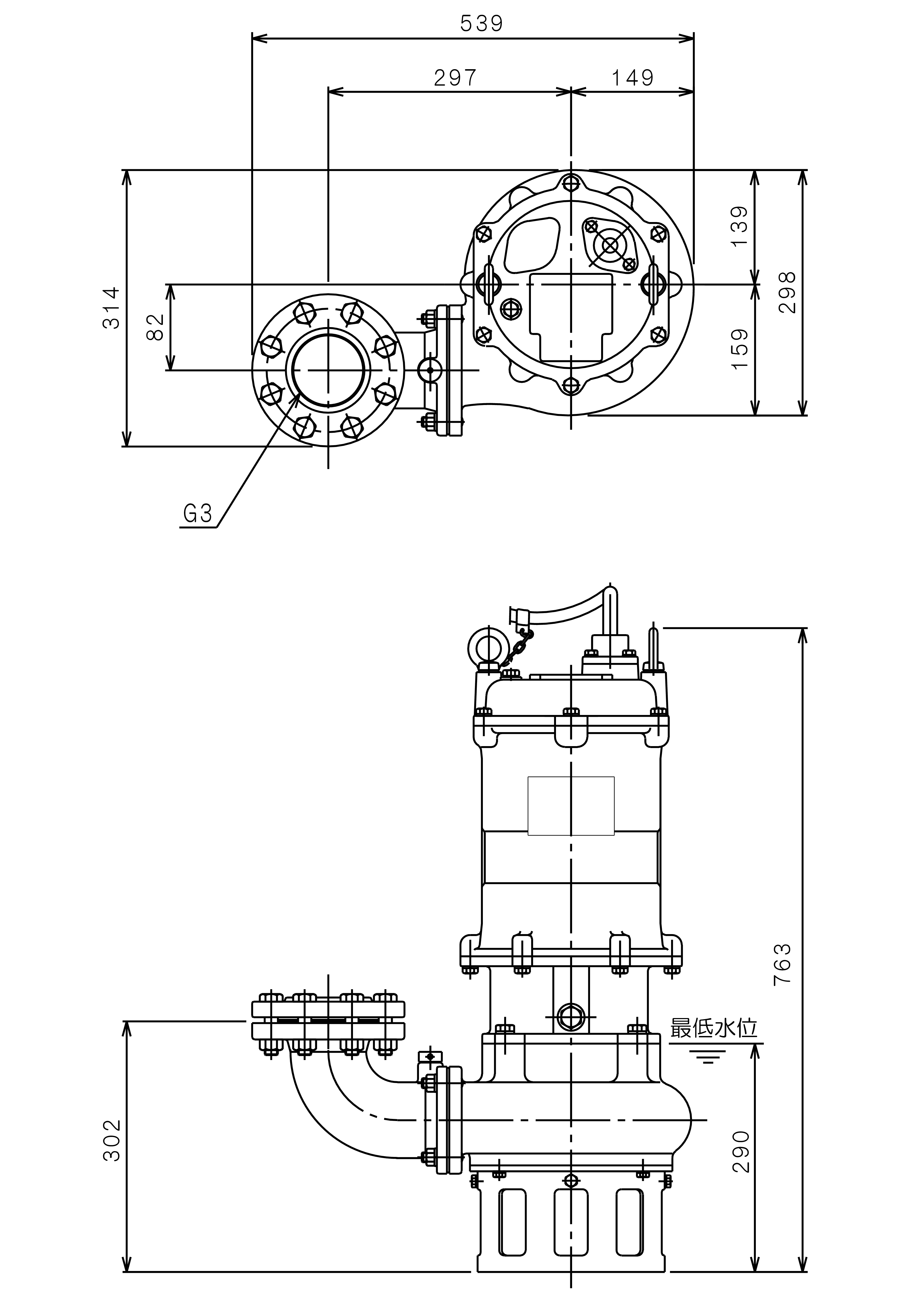

  • 諸元表・寸法図

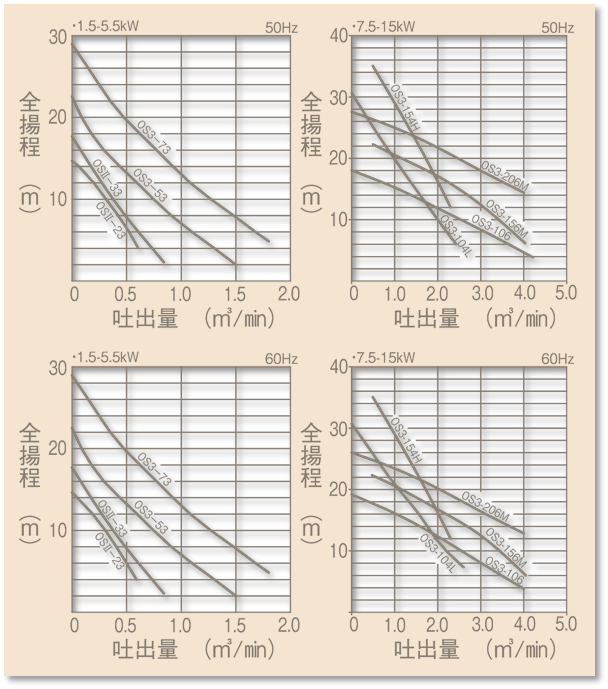

  • 性能曲線
※寸法図の表示は、各型式をクリックしてください。 ※周波数
  • 50Hz
  • 60Hz
  • OSⅡ(1.5〜2.2kW) 標準仕様
    項目 口径〔mm〕 65 80 ---- ---- ---- ----
    取扱液
    液質 汚水・汚物水
    液温 0〜40℃
    異物の
    大きさ
    球状の径 口径の60%以下
    繊維の長さ 口径の250%以下
    ポンプ
    構造 羽根車 クローズ型ノンクロッグ
    軸封 メカニカルシール
    軸受 玉軸受
    材質 羽根車 FC200
    ケーシング FC200
    羽根車カバー FC200
    メカニカルシール SiC
    電動機
    種類 三相誘導電動機
    極数・絶縁 2極
    相・電圧 三相200V/200・220V
    内蔵保護装置 サークルサーマルプロテクタ
    材質 フレーム SPCC
    シャフト SUS403
    ケーブル VCT
    配管との接続 JIS10kg/cm2フランジ
  • OS3(3.7〜15kW) 標準仕様
    項目 口径〔mm〕 80 100 150 ---- ---- ----
    取扱液
    液質 汚水・汚物水
    液温 0〜40℃
    異物の
    大きさ
    球状の径 口径の60%以下
    繊維の長さ 口径の250%以下
    ポンプ
    構造 羽根車 クローズ型ノンクロッグ
    軸封 メカニカルシール
    軸受 玉軸受
    材質 羽根車 FC200
    ケーシング FC200
    羽根車カバー FC200
    メカニカルシール SiC
    電動機
    種類 三相誘導電動機
    極数・絶縁 2極(3.7・11kW)、4極(7.5〜15kW)
    6極(7.5kW)、E種
    相・電圧 三相200V/200・220V
    内蔵保護装置 サークルサーマルプロテクタ
    材質 フレーム FC250
    シャフト SUS403
    ケーブル 2PNCT
    配管との接続 JIS10kg/cm2フランジ
    • 諸元表〔50Hz〕
      型    式
      (着脱式型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m

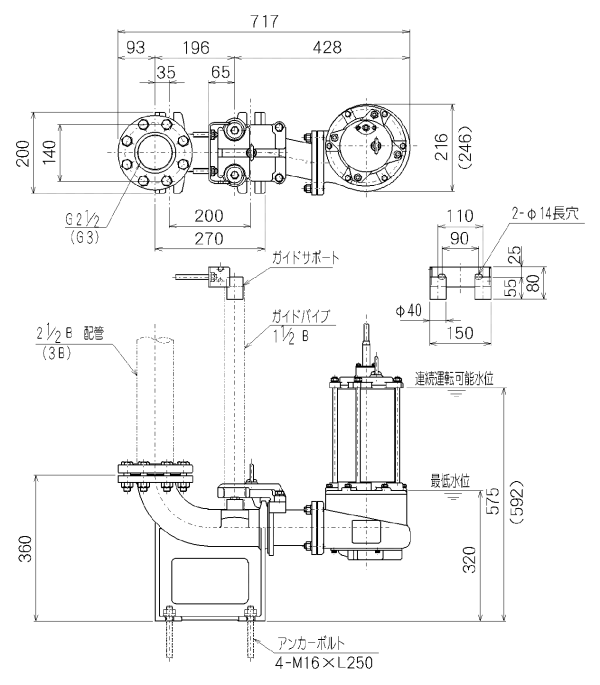

      OSⅡ-23
      OSⅡG-23
      65
      80
      1.53200229006.5 35 直入1.86 1.1 6303ZZ6306ZZVCT41.2511.110
      OSⅡ-33
      OSⅡG-33
      802.23200229008.9 50 直入2.55 1.1 6303ZZ6306ZZVCT421210

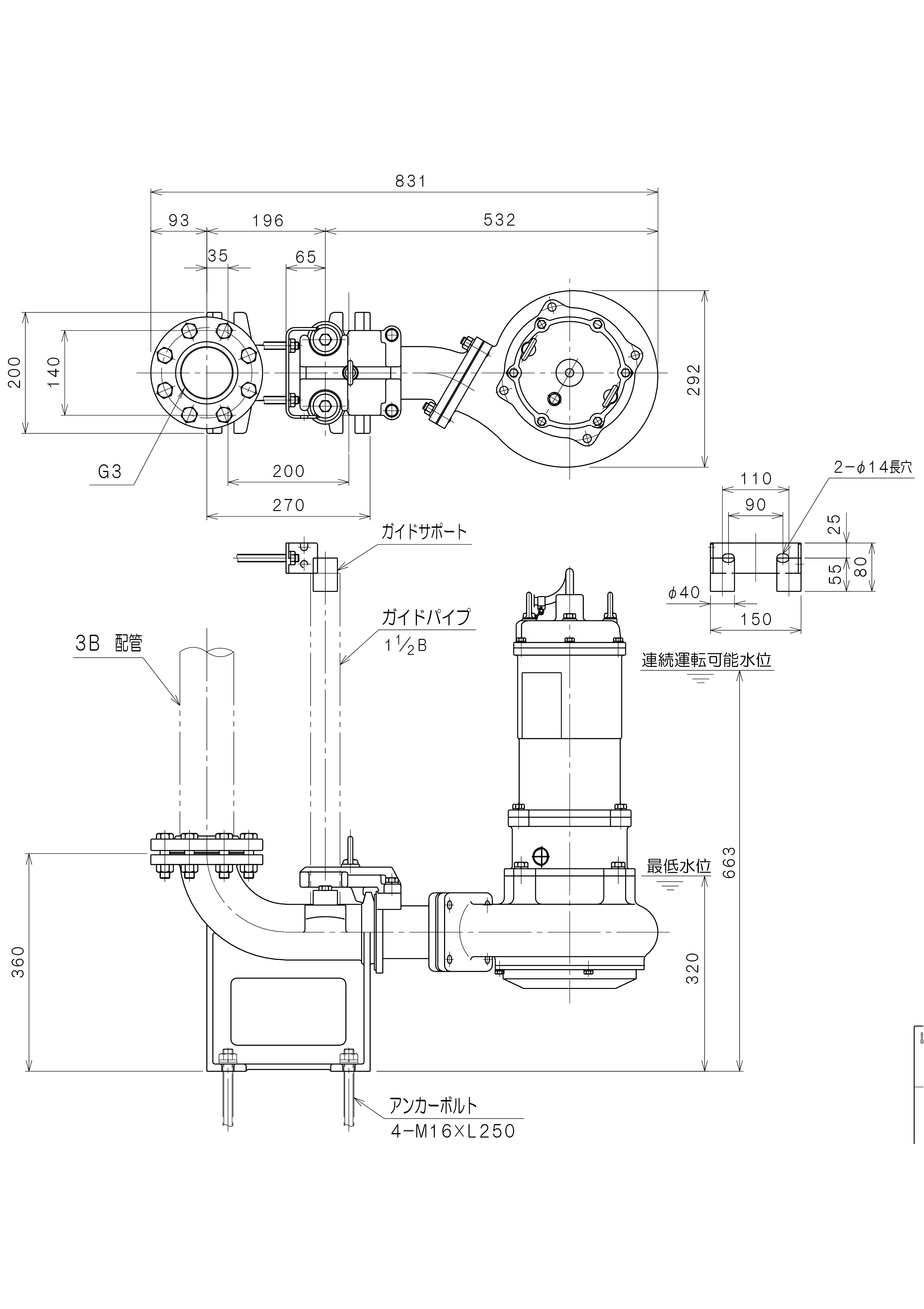

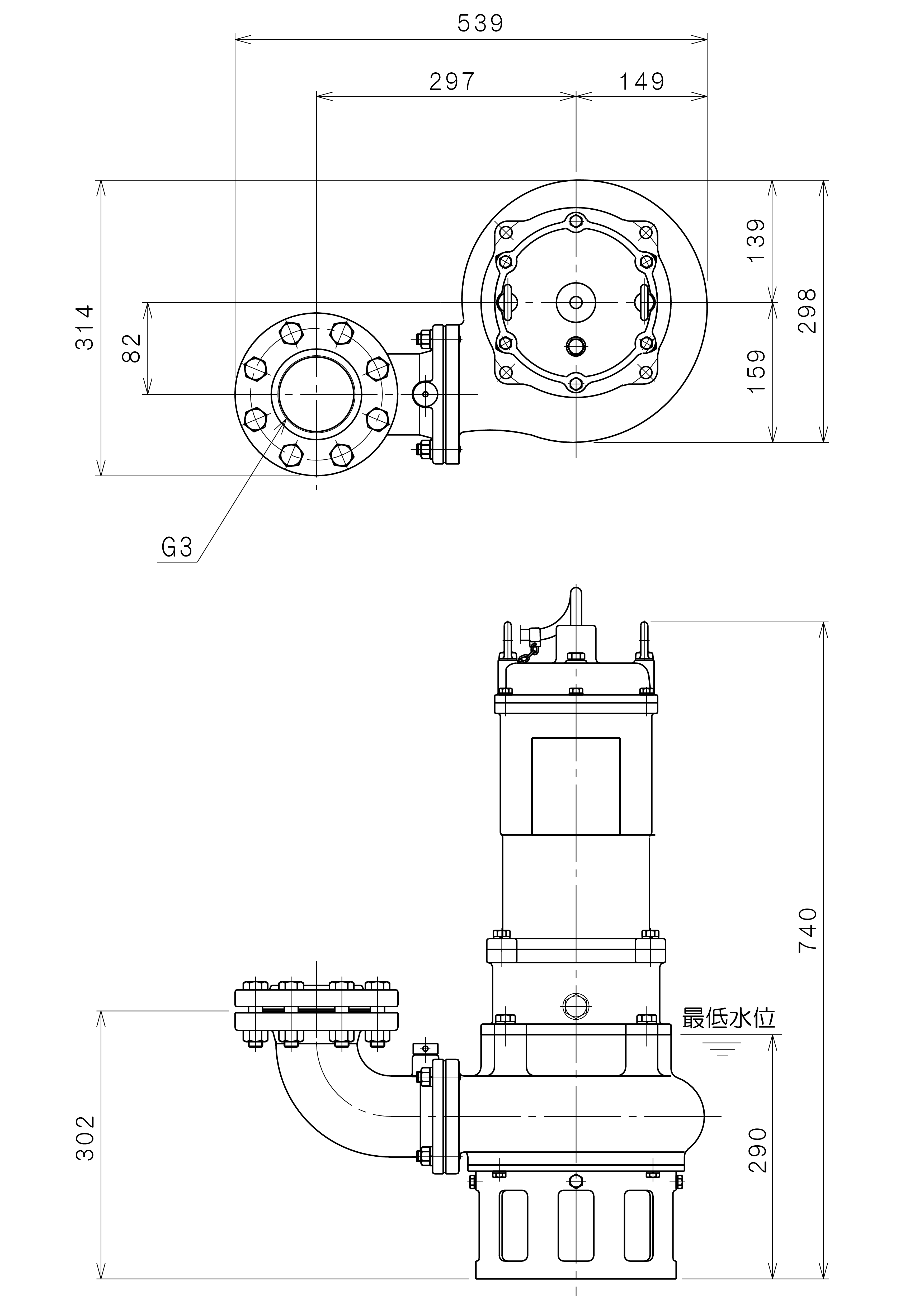

      OS3-53
      OS3G-53
      803.732002287415 90 直入4.35 1.5 6305ZZC36309ZZC32PNCT4211.710
      OS3-73
      OS3G-73
      805.532002287521 156 直入6.25 1.84 6306ZZC37308BL1DB2PNCT43.513.810

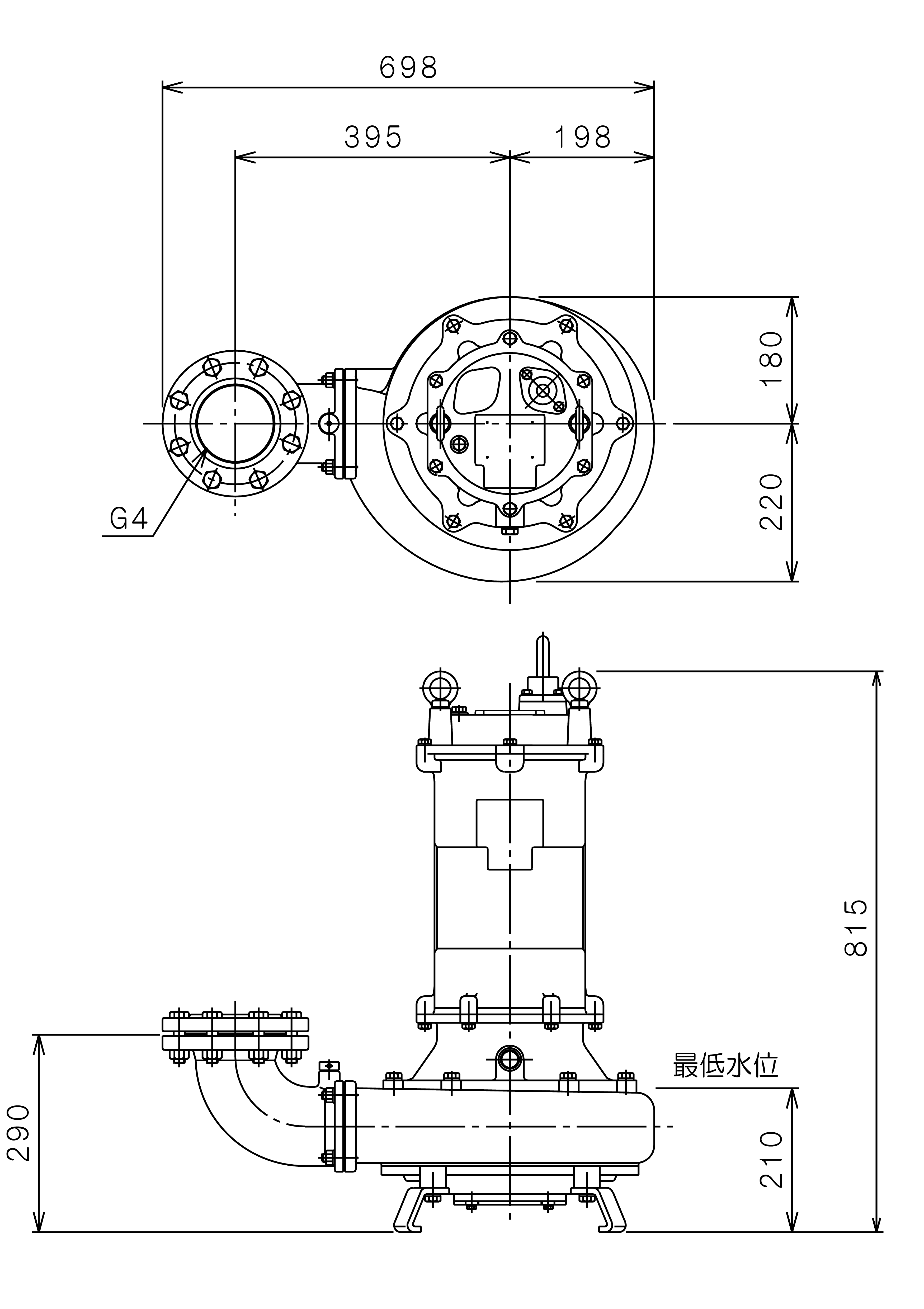

      OS3-104L
      OS3G-104L
      1007.532004142031 206 直入8.53 2.7 6306ZZC37308BL1DB2PNCT45.516.510

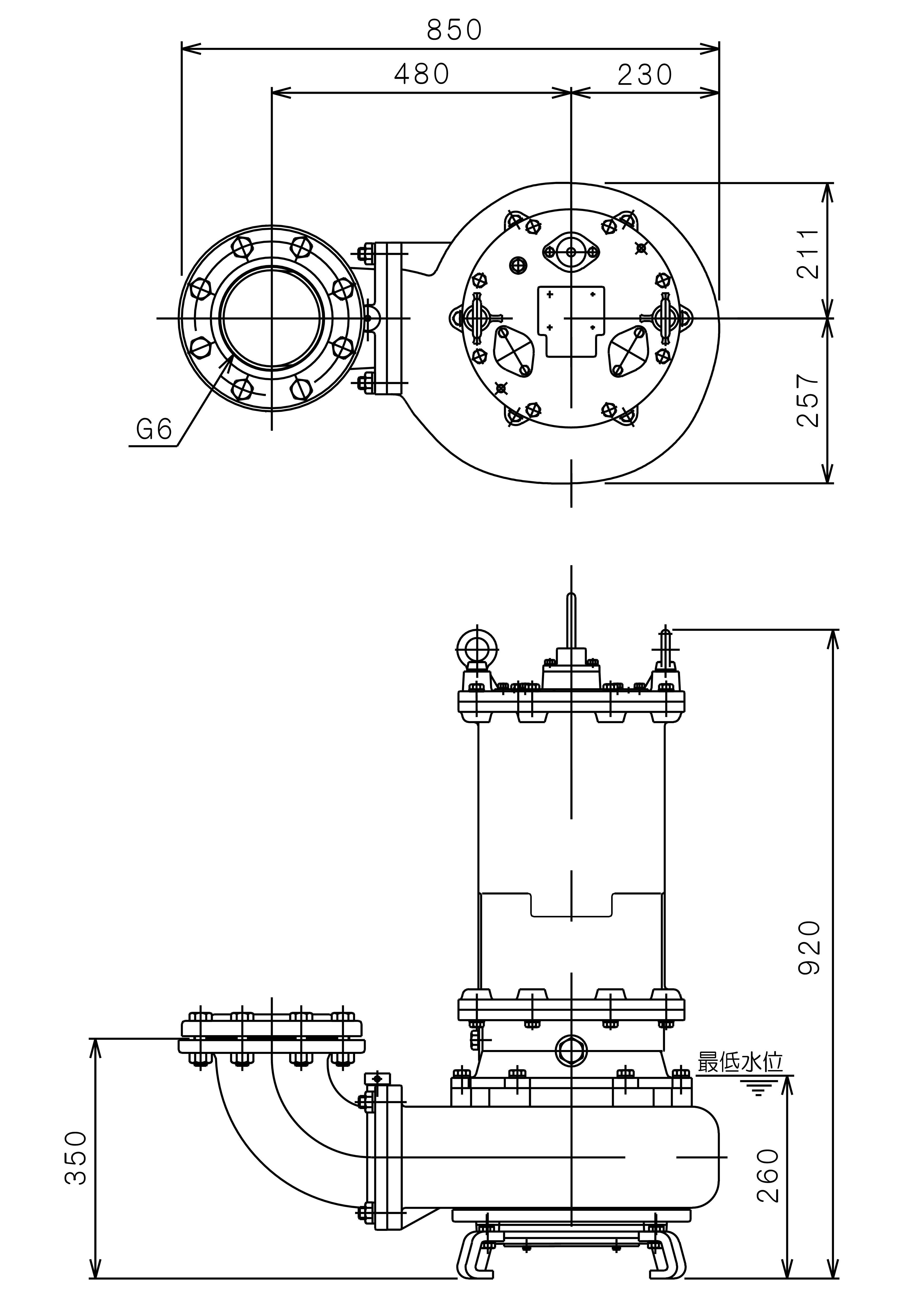

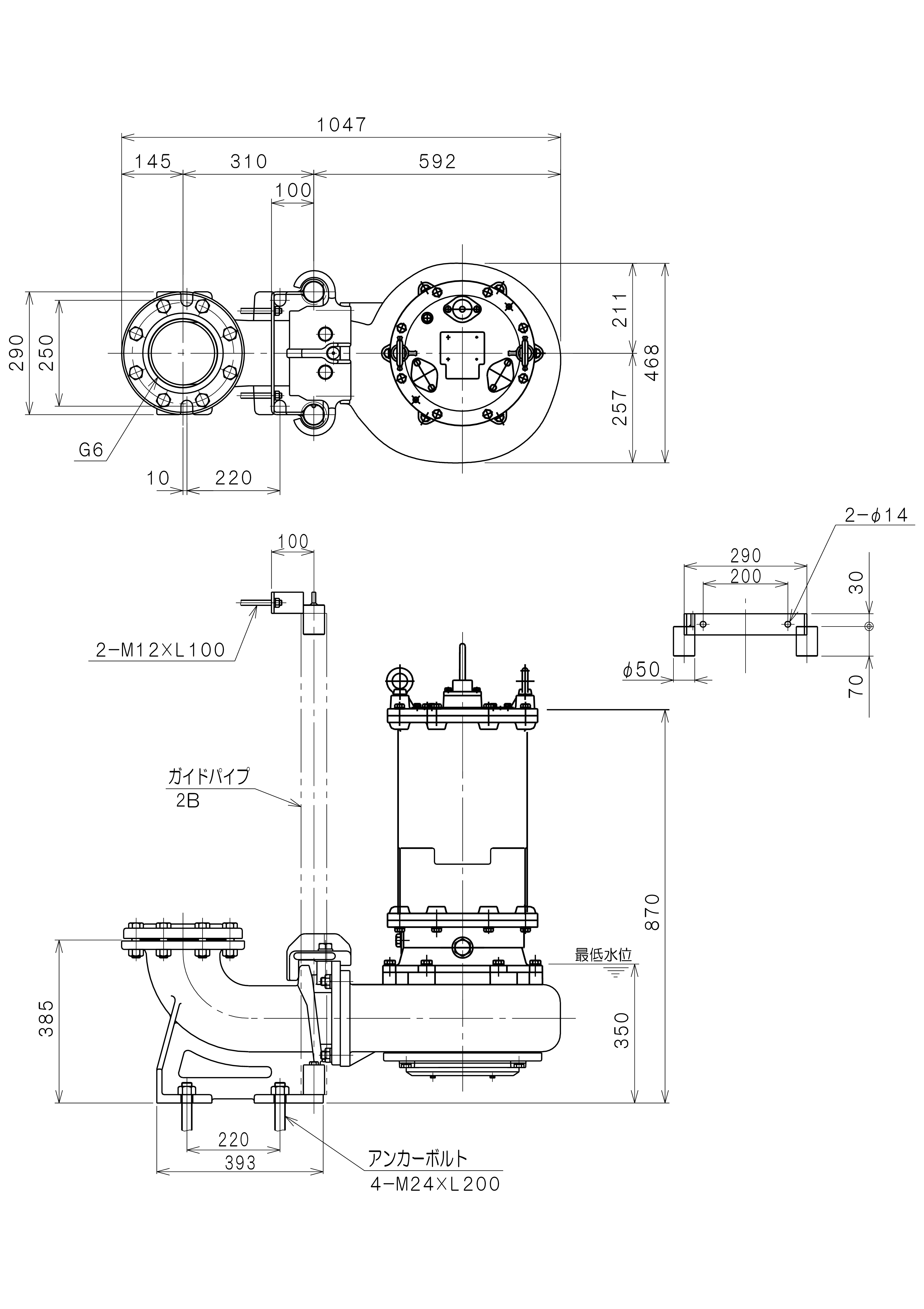

      OS3-106
      OS3G-106
      1507.53200696133 145 直入8.61 4.56 6308ZZC37311BL1DB2PNCT45.516.510

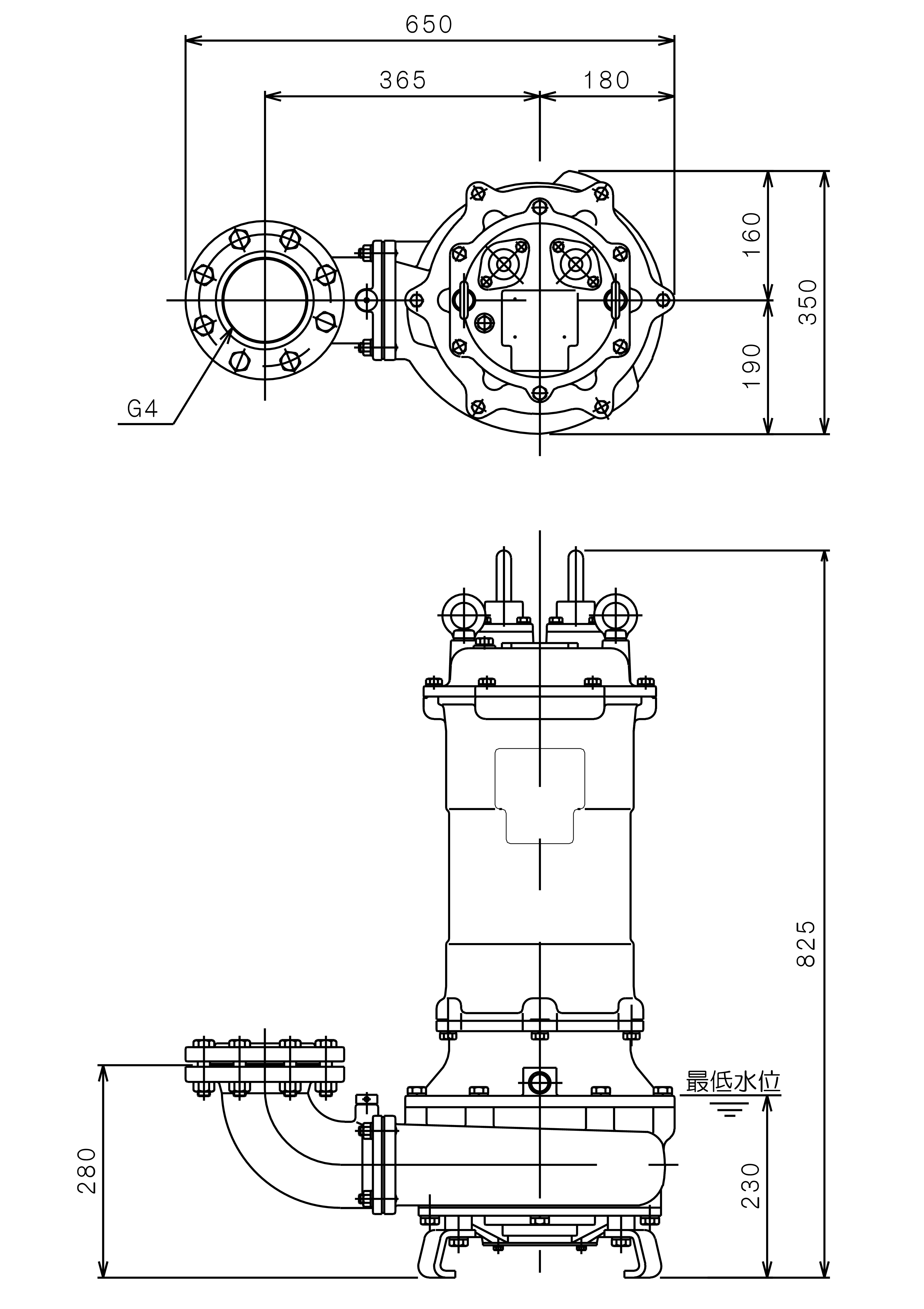

      OS3-154H
      OS3G-154H
      1001132002287642 403 Y
      スターデルタ
      12.07 3.2 6306ZZC37310BL1DB2PNCT3
      6
      5.516.510

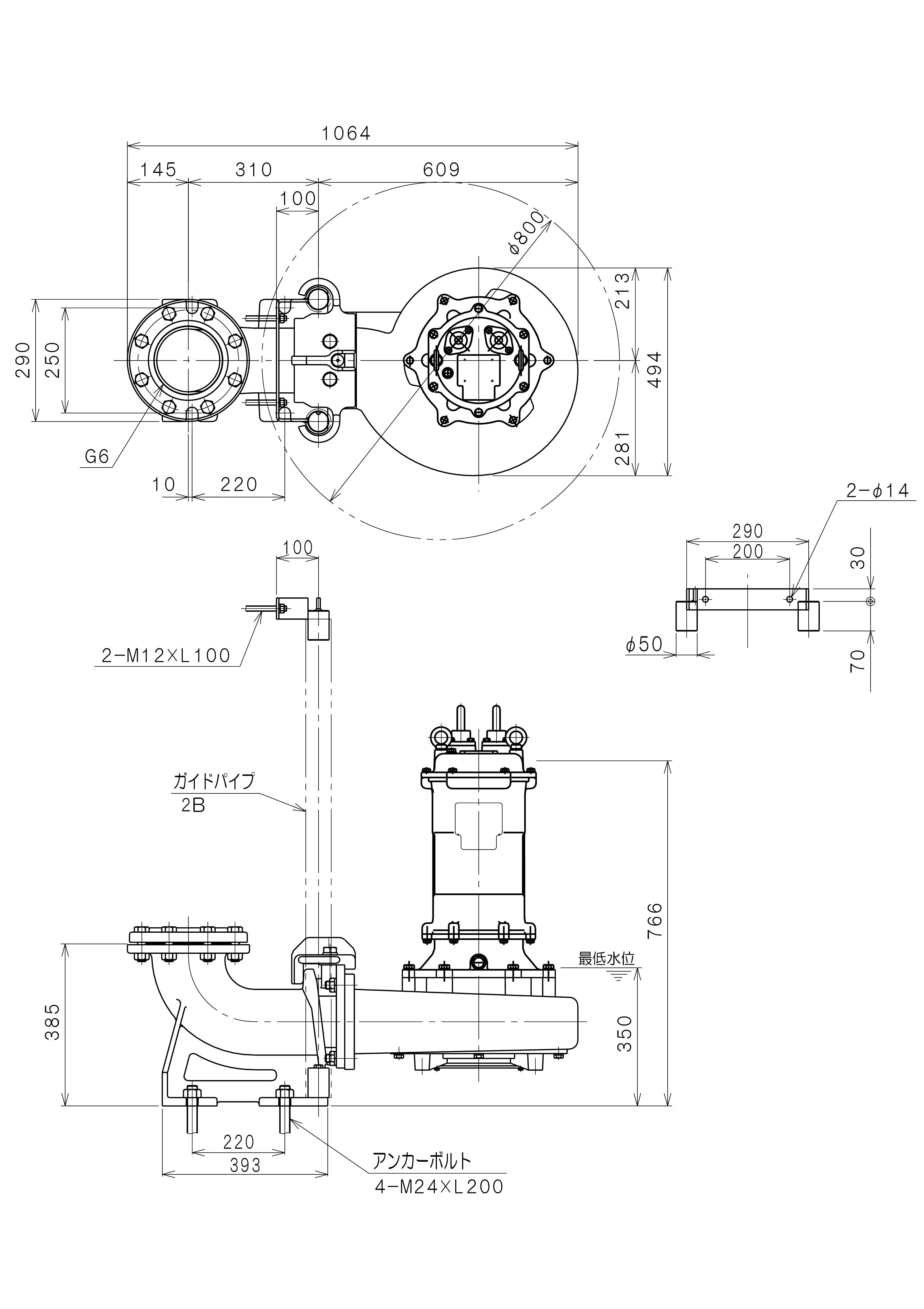

      OS3-156M
      OS3G-156M
      1501132004144644 352 Y
      スターデルタ
      12.02 4 6306ZZC37310BL1DB2PNCT3
      6
      5.516.510
      OS3-206M
      OS3G-206M
      1501532004144557 415 Y
      スターデルタ
      16.46 4 6308ZZC37311BL1DB2PNCT3
      6
      5.516.510
    • 諸元表〔60Hz〕
      型    式
      (着脱式型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m
      OSⅡ-23
      OSⅡG-23
      65
      80
      1.53200234706.2 32 直入1.85 1.1 6303ZZ6306ZZVCT41.2511.110
      OSⅡ-33
      OSⅡG-33
      802.23200234708.7 43 直入2.6 1.1 6303ZZ6306ZZVCT421210
      OS3-53
      OS3G-53
      803.732002341814 79 直入4.37 1.5 6305ZZC36309ZZC32PNCT4211.710
      OS3-73
      OS3G-73
      805.532002343521 133 直入6.26 1.84 6306ZZC37308BL1DB2PNCT43.513.810
      OS3-104L
      OS3G-104L
      1007.532004172029 183 直入8.47 2.7 6306ZZC37308BL1DB2PNCT45.516.510
      OS3-106
      OS3G-106
      1507.532006115131 125 直入8.55 4.56 6308ZZC37311BL1DB2PNCT45.516.510
      OS3-154H
      OS3G-154H
      1001132002345440 344 Y
      スターデルタ
      12.12 3.2 6306ZZC37310BL1DB2PNCT3
      6
      5.516.510
      OS3-156M
      OS3G-156M
      1501132004173342 310 Y
      スターデルタ
      11.98 4 6306ZZC37310BL1DB2PNCT3
      6
      5.516.510
      OS3-206M
      OS3G-206M
      1501532004174556 363 Y
      スターデルタ
      16.45 4 6308ZZC37311BL1DB2PNCT3
      6
      5.516.510
    • 着脱装置はアンカーボルトを付属していません。
    • 着脱装置はアンカーボルトを付属していません。
