KWⅡ, KW3

• KWⅡ仕様
• KW3仕様

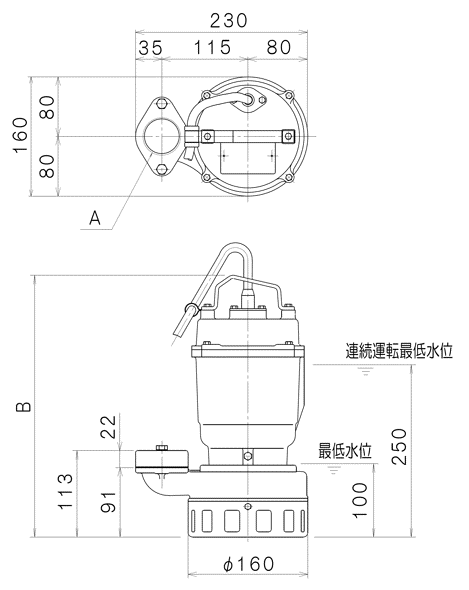

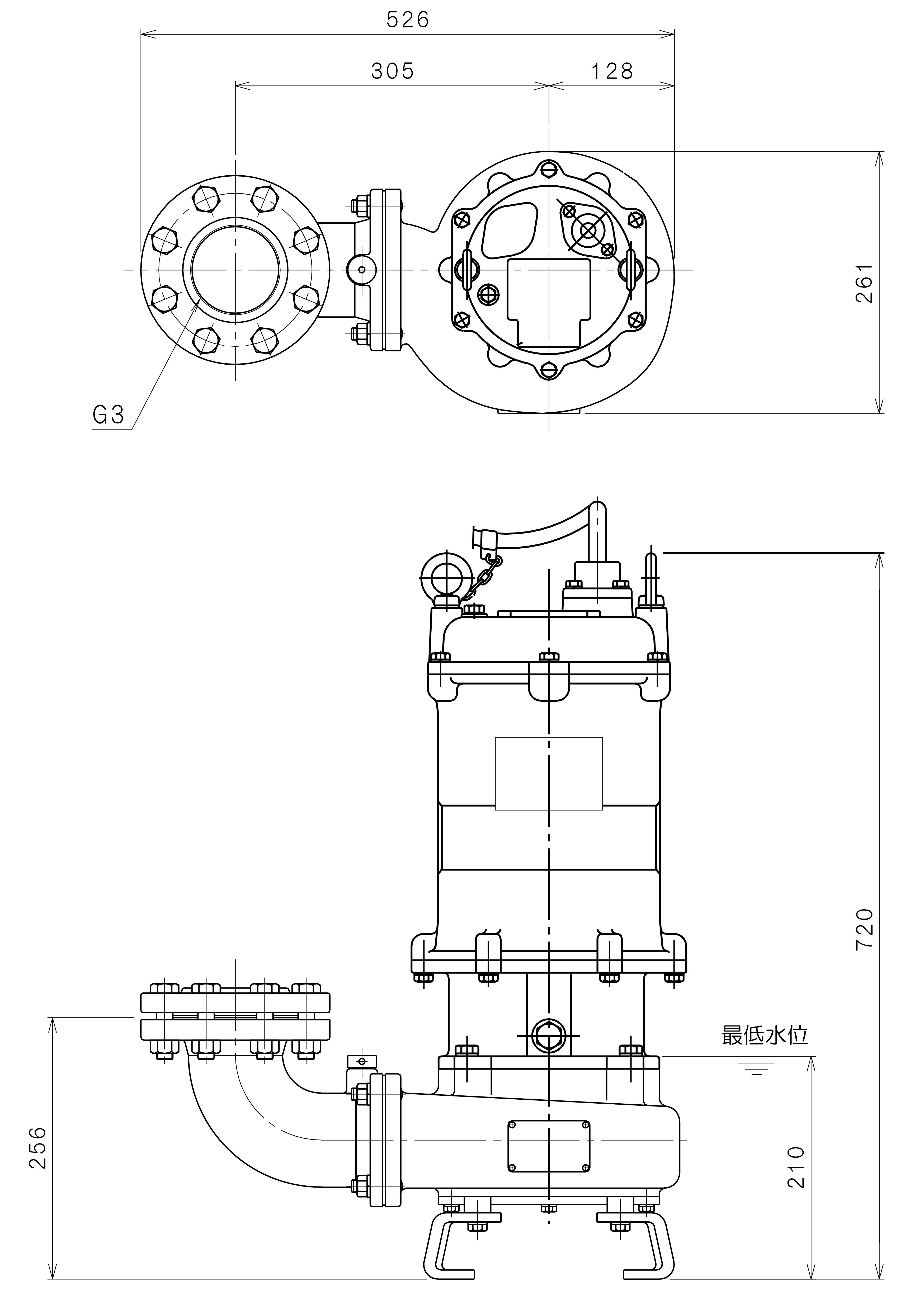

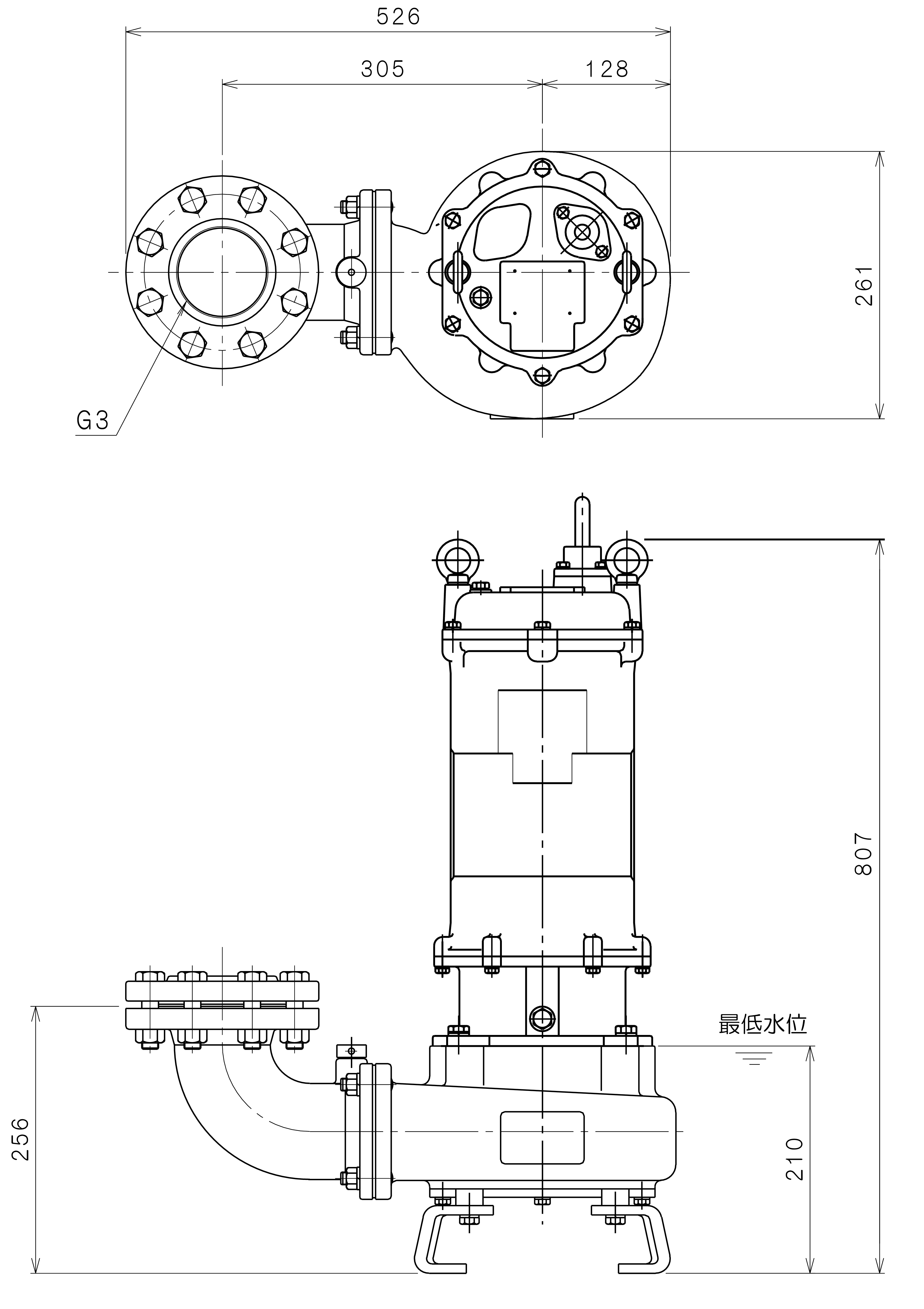

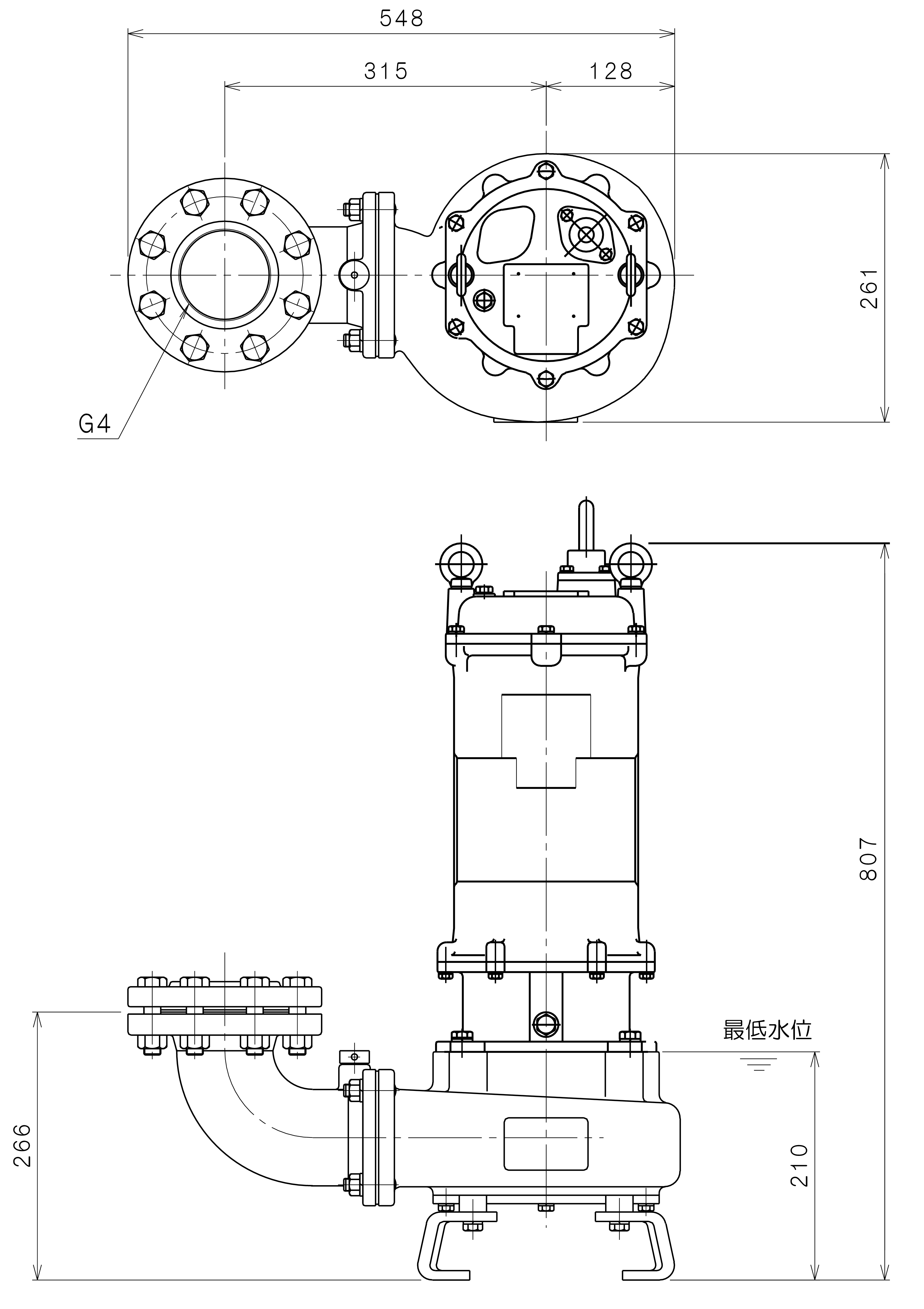

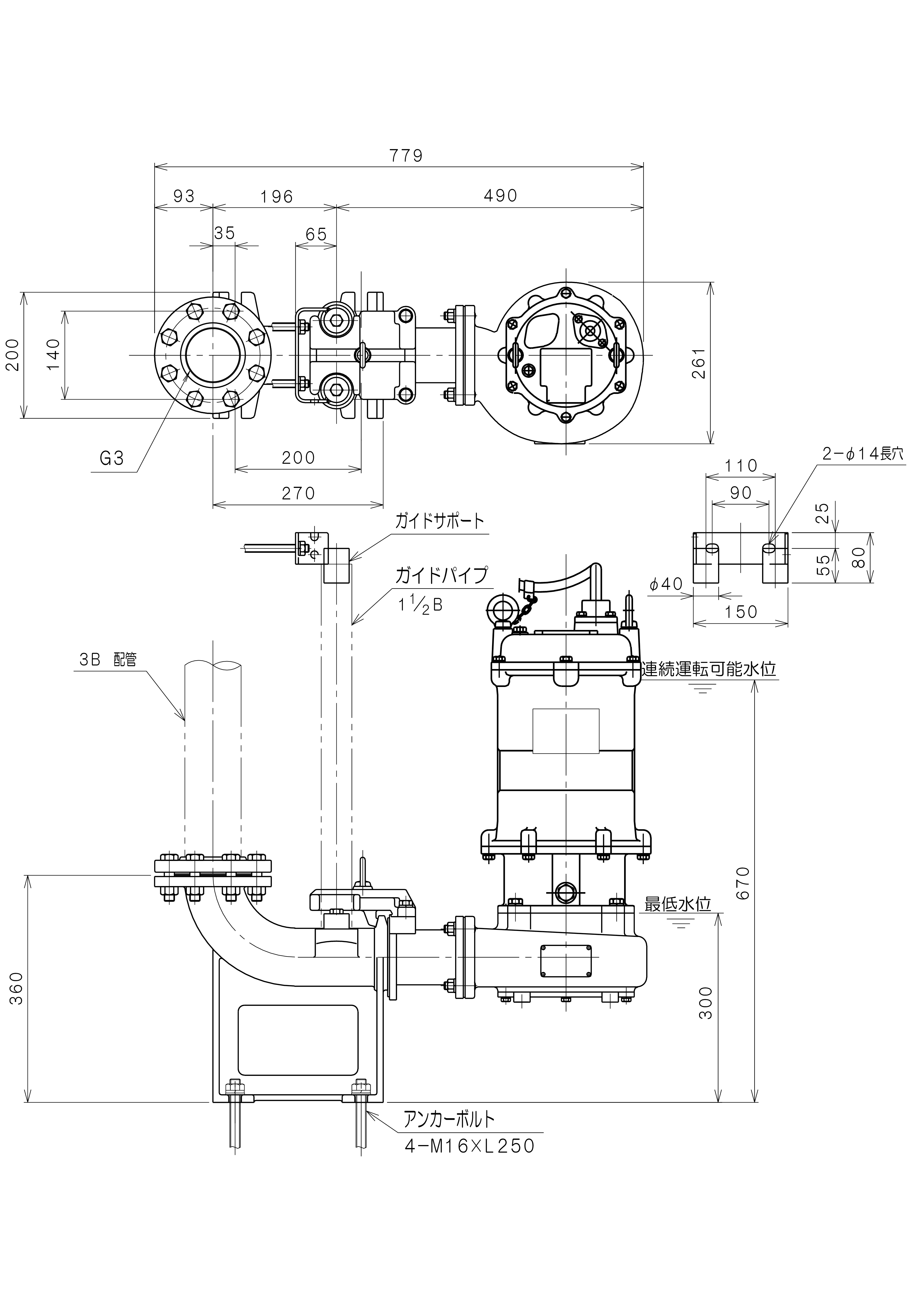

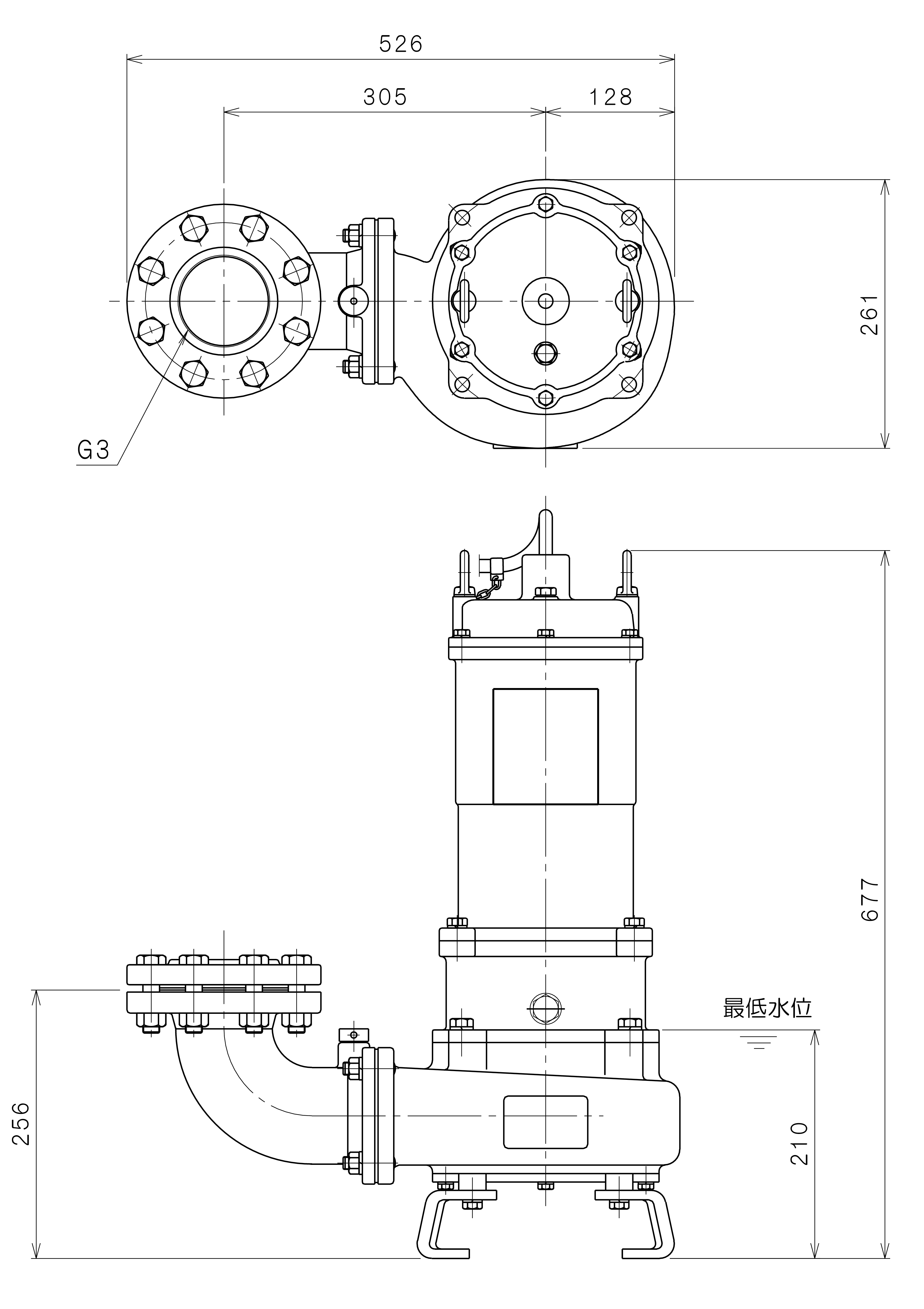

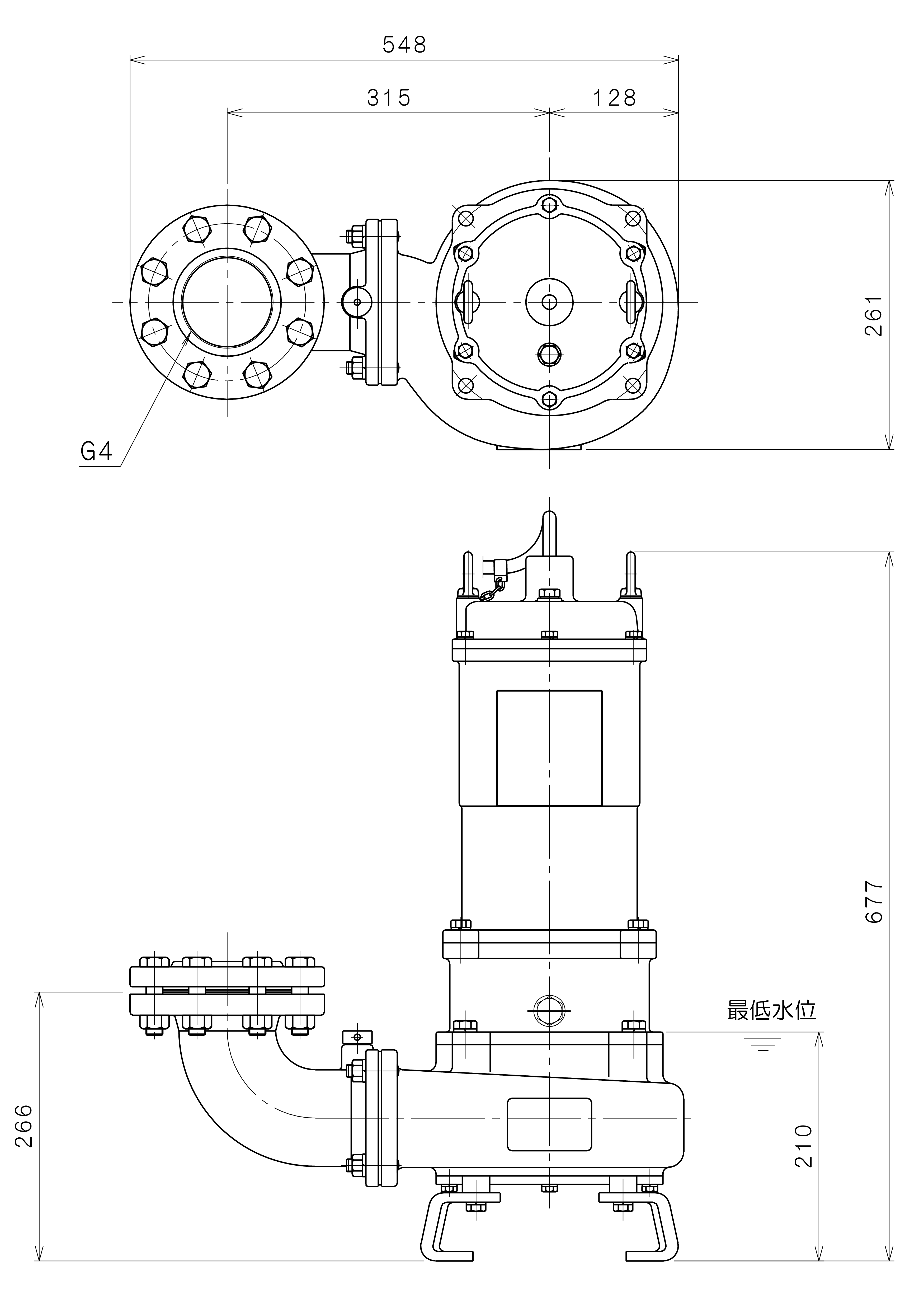

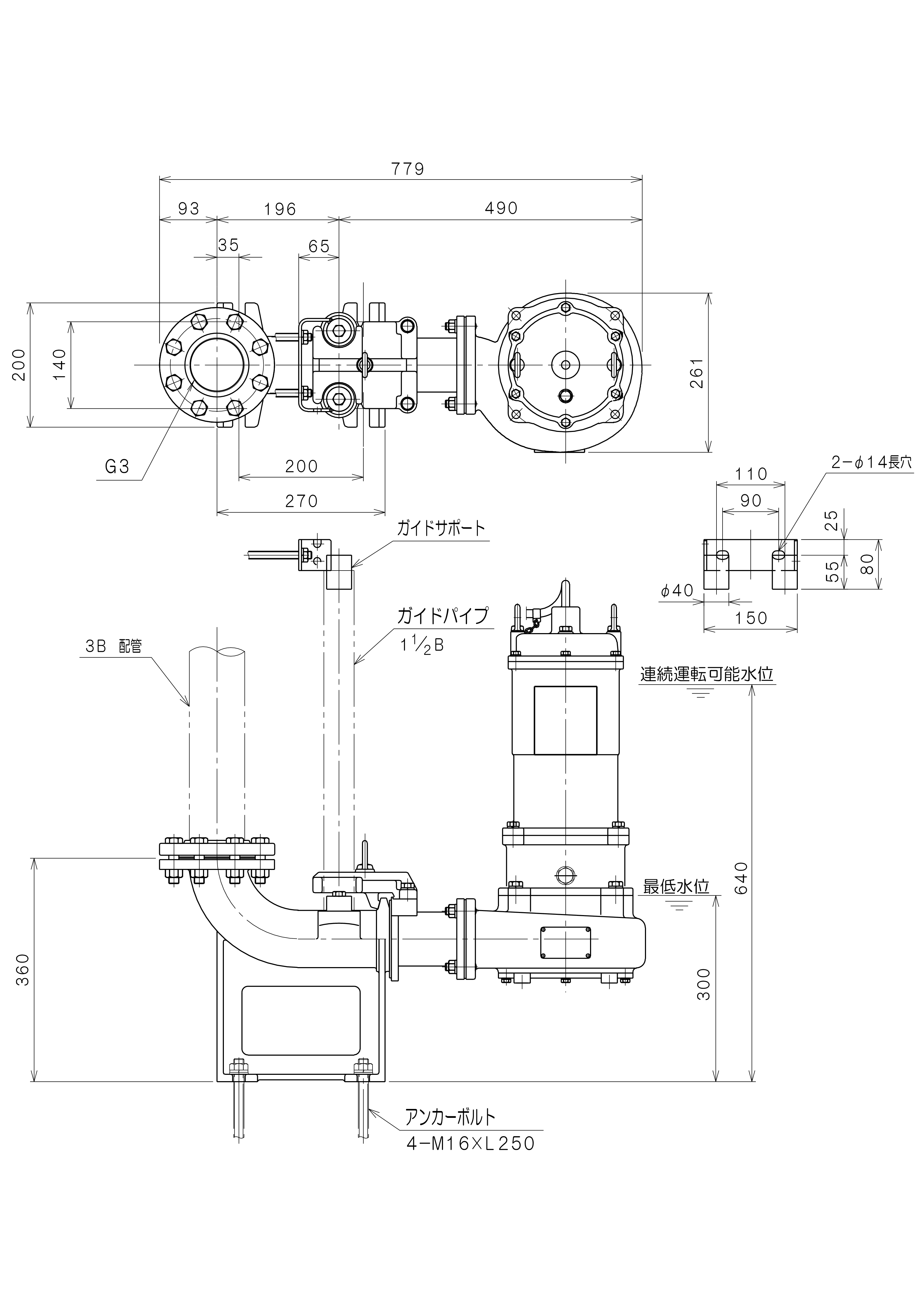

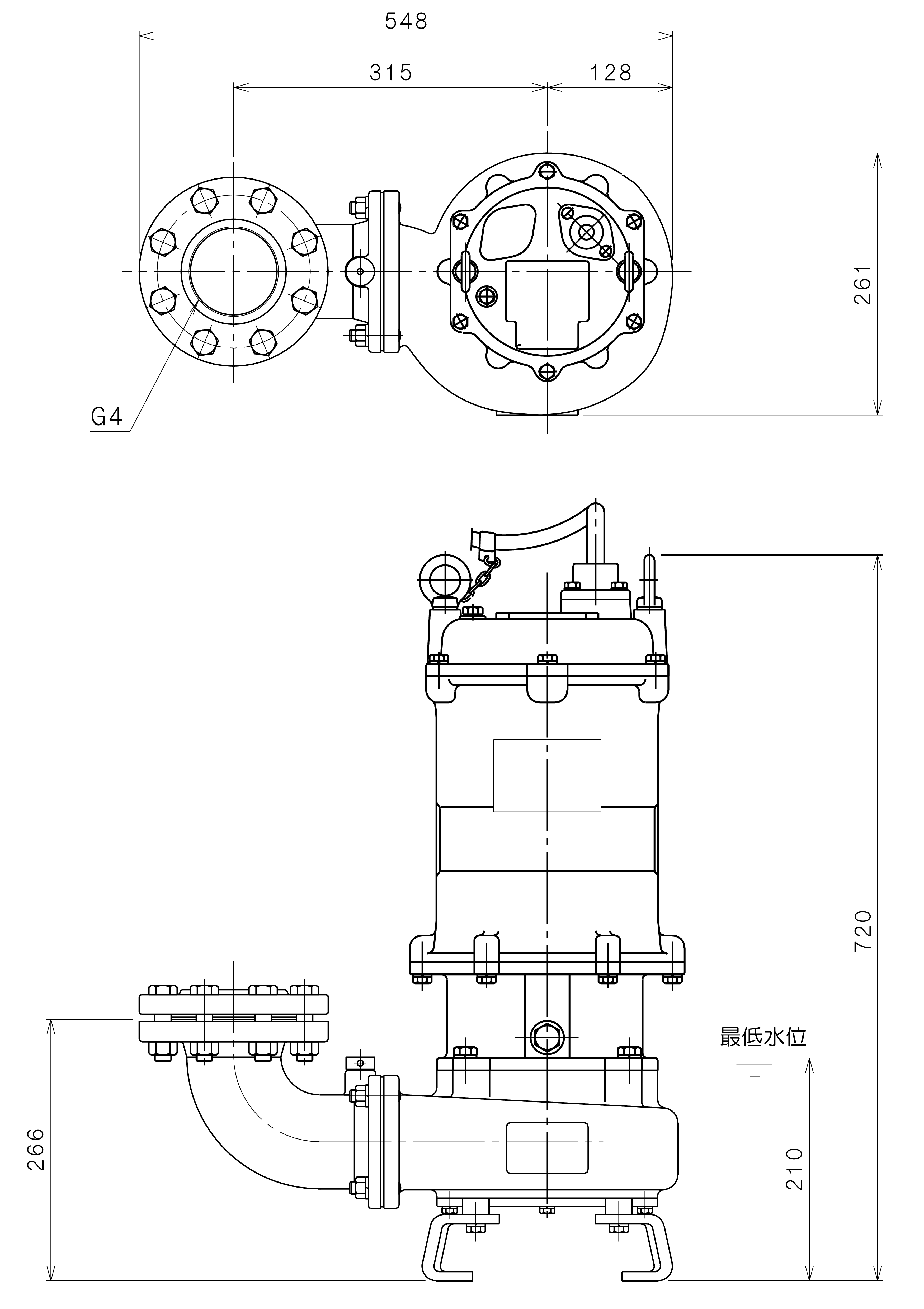

• 諸元表・寸法図

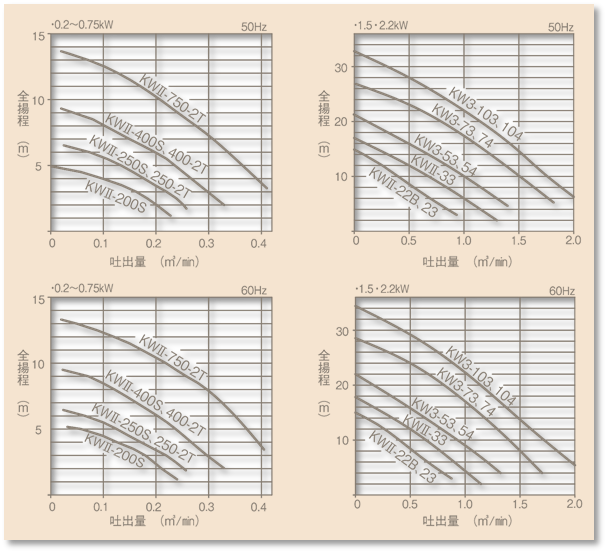

• 性能曲線

• KWⅡ（0.25〜2.2kW） 標準仕様
  項目		口径〔mm〕	40	50	65	80	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の200%以下
  	ポンプ
  	構造	羽根車	二枚羽根セミオープン
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		単相誘導電動機（0.25・0.4kW） 三相誘導電動機（0.25〜2.2kW）
  	極数・絶縁		2極・E種
  	相・電圧		単相100V（0.25・0.4kW） 三相200V/200・220V（0.25〜2.2kW）
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	FC150（0.25〜0.75kW） SPCC（1.5・2.2kW）
  		シャフト	SUS403
  		ケーブル	VCT
  配管との接続			ネジ込みフランジ（0.25〜0.75kW） JIS10kg／cm2フランジ（1.5〜2.2kW）

• KW３（3.7〜7.5kW） 標準仕様
  項目		口径〔mm〕	80	100	----	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の200%以下
  	ポンプ
  	構造	羽根車	二枚羽根セミオープン
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		三相誘導電動機
  	極数・絶縁		2極・E種
  	相・電圧		三相200V/200・220V
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	FC250
  		シャフト	SUS403
  		ケーブル	2PNCT
  配管との接続			JIS10kg／cm2フランジ

• • 諸元表〔50Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KWⅡ-200S KWⅡG-200S	32	0.2	1	100	2	2860	5.2	37	分相	0.34	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    KWⅡ-250S KWⅡG-250S	40	0.25	1	100	2	2860	6	37	分相	0.43	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    KWⅡ-250-2T KWⅡG-250-2T	40	0.25	3	200	2	2810	1.5	7.3	直入	0.38	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    KWⅡ-400S KWⅡG-400S	50	0.4	1	100	2	2820	7.8	27	コンデンサー	0.62	0.14	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    KWⅡ-400-2T KWⅡG-400-2T	50	0.4	3	200	2	2820	2.08	11	直入	0.57	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    KWⅡ-750-2T KWⅡG-750-2T	50	0.75	3	200	2	2790	3.4	20	直入	1.03	0.14	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    KWⅡ-22B KWⅡG-22B	65	1.5	3	200	2	2895	6.5	35	直入	1.89	0.55	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KWⅡ-23 KWⅡG-23	80	1.5	3	200	2	2895	6.5	35	直入	1.89	0.55	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KWⅡ-33 KWⅡG-33	80	2.2	3	200	2	2840	8.9	50	直入	2.7	0.55	6303ZZ	6306ZZ	VCT	4	2	12	10
    KW3-53 KW3G-53	80	3.7	3	200	2	2874	15	90	直入	4.35	1.6	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KW3-54 KW3G-54	100	3.7	3	200	2	2874	15	90	直入	4.35	1.6	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KW3-73 KW3G-73	80	5.5	3	200	2	2875	21	156	直入	6.46	2	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    KW3-74 KW3G-74	100	5.5	3	200	2	2875	21	156	直入	6.46	2	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    KW3-103 KW3G-103	80	7.5	3	200	2	2896	29	233	直入	8.4	2	6306ZZC3	7308BL1DB	2PNCT	4	5.5	17.0	10
    KW3-104 KW3G-104	100	7.5	3	200	2	2896	29	233	直入	8.4	2	6306ZZC3	7308BL1DB	2PNCT	4	5.5	17.0	10

  • 諸元表〔60Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KWⅡ-200S KWⅡG-200S	32	0.2	1	100	2	3420	4.6	34	分相	0.33	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    KWⅡ-250S KWⅡG-250S	40	0.25	1	100	2	3420	5.5	34	分相	0.42	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    KWⅡ-250-2T KWⅡG-250-2T	40	0.25	3	200	2	3355	1.4	6.7	直入	0.38	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    KWⅡ-400S KWⅡG-400S	50	0.4	1	100	2	3360	7.8	26	コンデンサー	0.64	0.14	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    KWⅡ-400-2T KWⅡG-400-2T	50	0.4	3	200	2	3370	1.95	9.5	直入	0.56	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    KWⅡ-750-2T KWⅡG-750-2T	50	0.75	3	200	2	3330	3.3	17	直入	1.04	0.14	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    KWⅡ-22B KWⅡG-22B	65	1.5	3	200	2	3450	6.2	32	直入	1.86	0.55	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KWⅡ-23 KWⅡG-23	80	1.5	3	200	2	3450	6.2	32	直入	1.86	0.55	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KWⅡ-33 KWⅡG-33	80	2.2	3	200	2	3390	8.7	43	直入	2.7	0.55	6303ZZ	6306ZZ	VCT	4	2	12	10
    KW3-53 KW3G-53	80	3.7	3	200	2	3418	14	79	直入	4.37	1.6	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KW3-54 KW3G-54	100	3.7	3	200	2	3418	14	79	直入	4.37	1.6	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KW3-73 KW3G-73	80	5.5	3	200	2	3435	21	133	直入	6.26	2	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    KW3-74 KW3G-74	100	5.5	3	200	2	3435	21	133	直入	6.26	2	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    KW3-103 KW3G-103	80	7.5	3	200	2	3475	28	201	直入	8.41	2	6306ZZC3	7308BL1DB	2PNCT	4	5.5	17.0	10
    KW3-104 KW3G-104	100	7.5	3	200	2	3475	28	201	直入	8.41	2	6306ZZC3	7308BL1DB	2PNCT	4	5.5	17.0	10

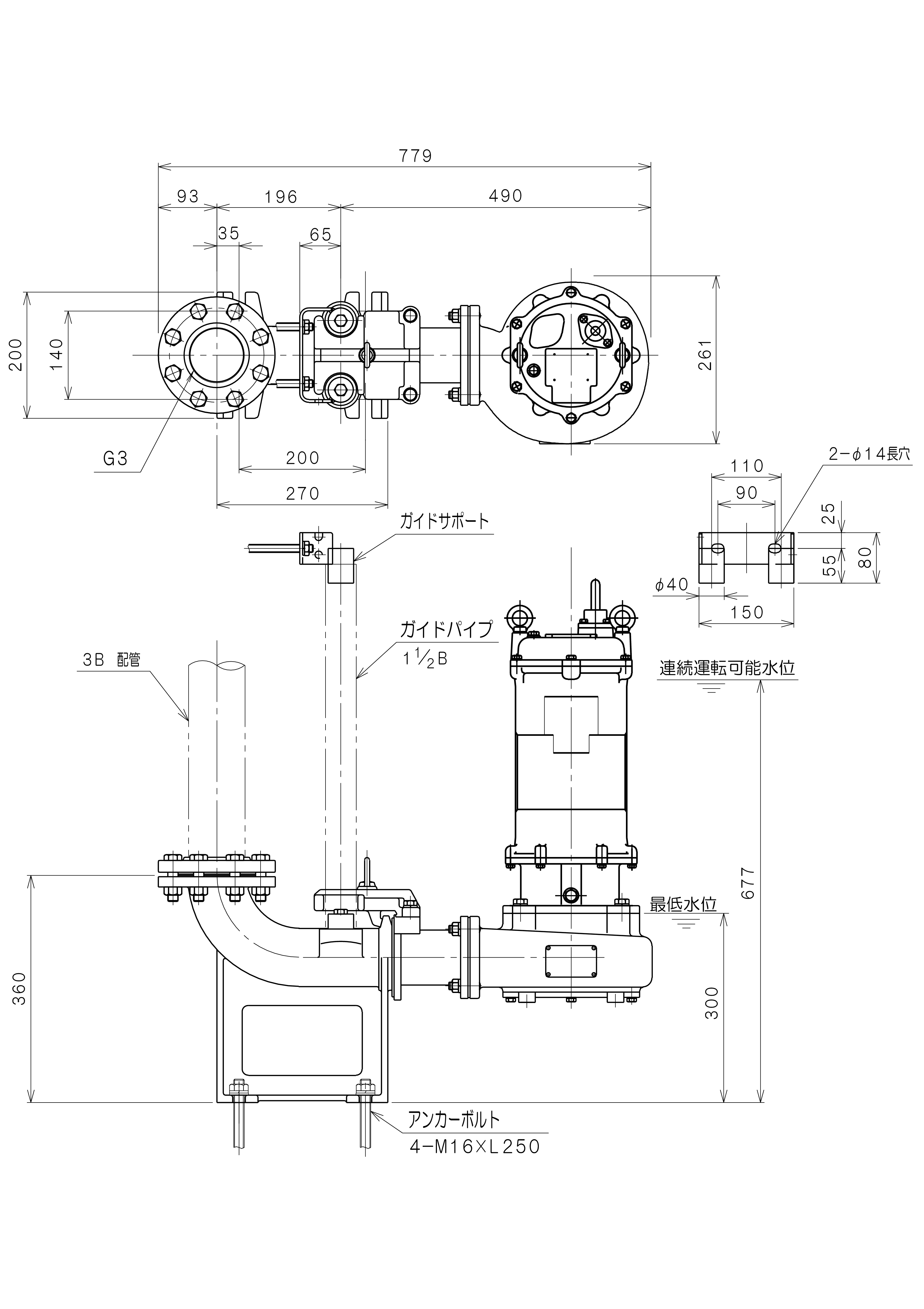

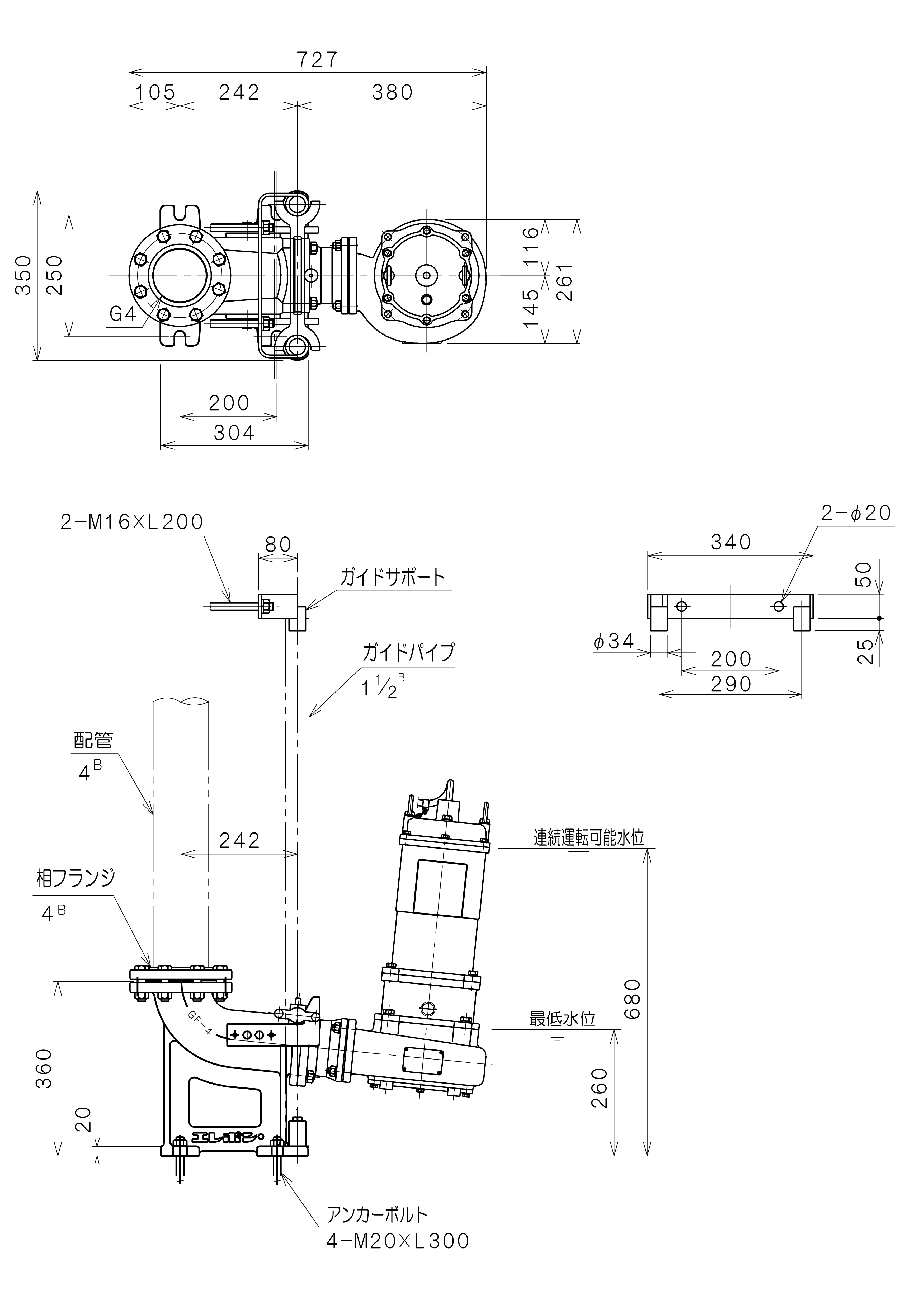

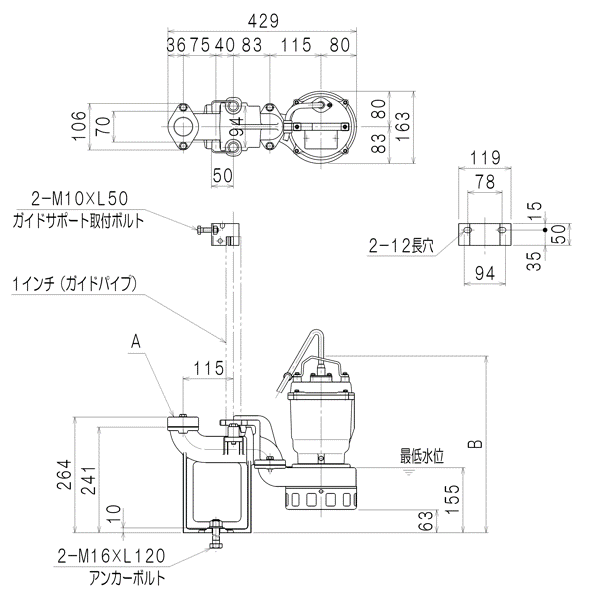

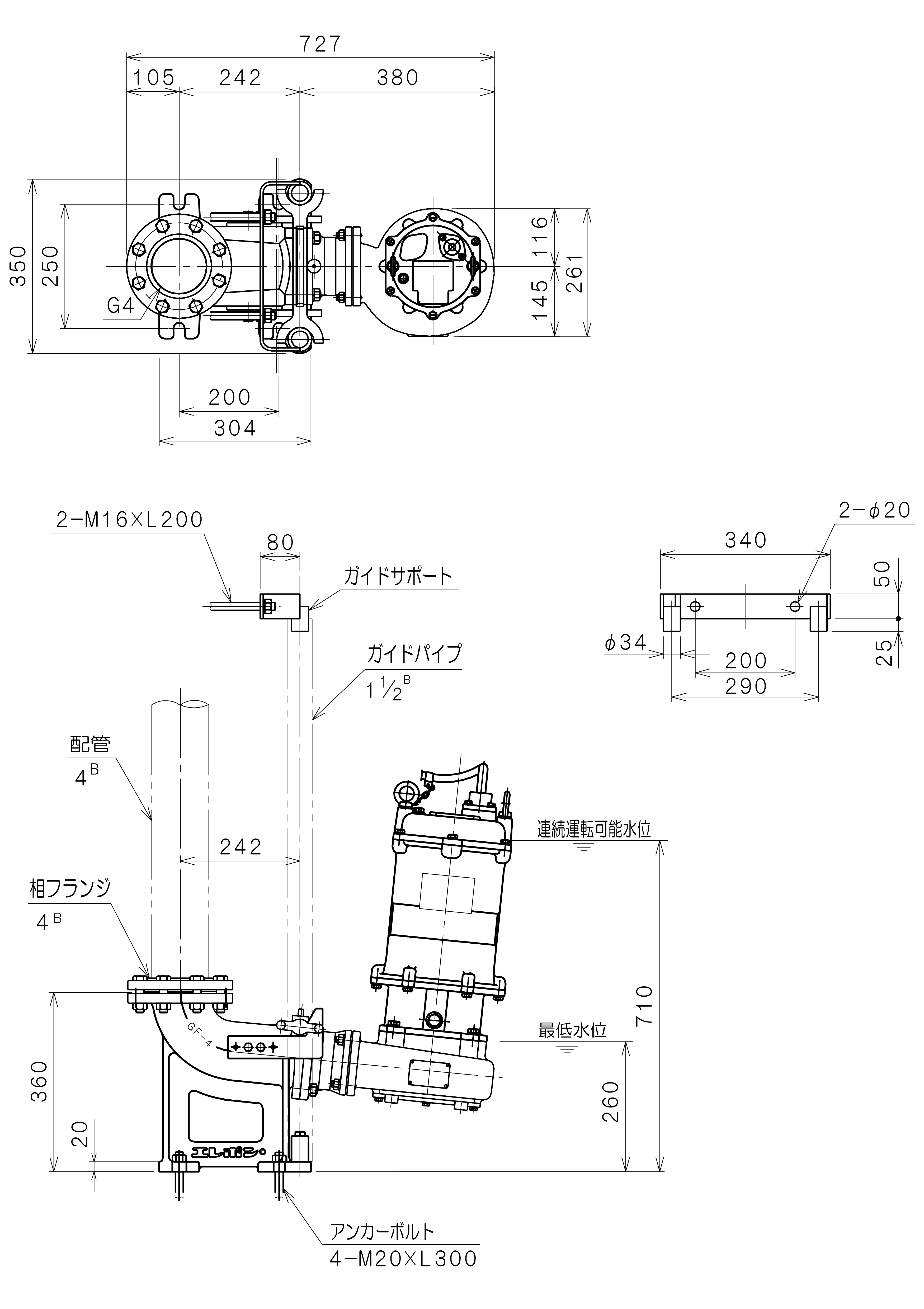

  • 着脱装置はアンカーボルトを付属していません。
  • 着脱装置はアンカーボルトを付属していません。
•
