KMⅡ, KM3
特長
  • 各機構を標準化し、部品の互換性・信頼性に優れ、
    ポンプ効率が高く経済的です。
  • タフで定評のある軸封装置に、
    独自のダストシールを設けることによって、
    土砂・異物の侵入が未然に防止され、
    軸封装置の長寿命化を図っています。
  • KMⅡ仕様
  • KM3仕様

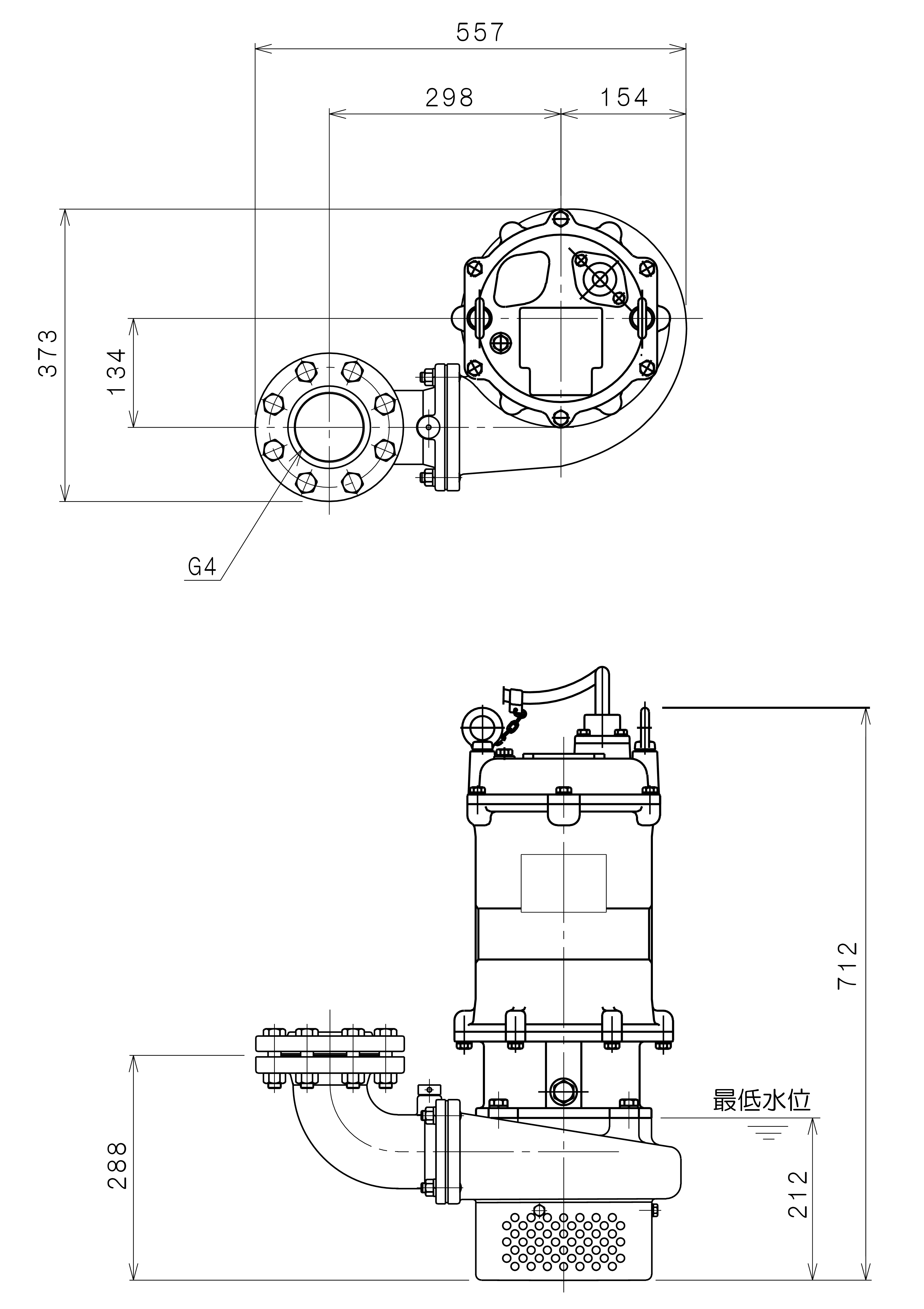

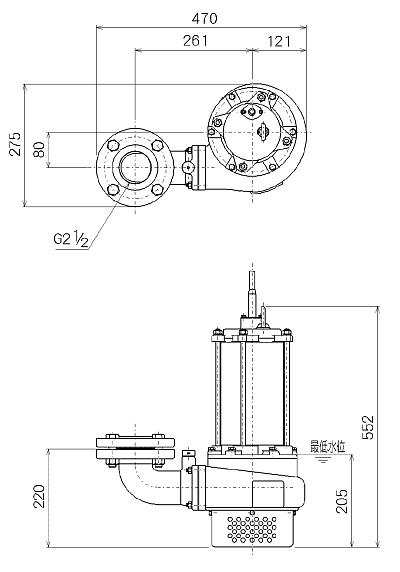

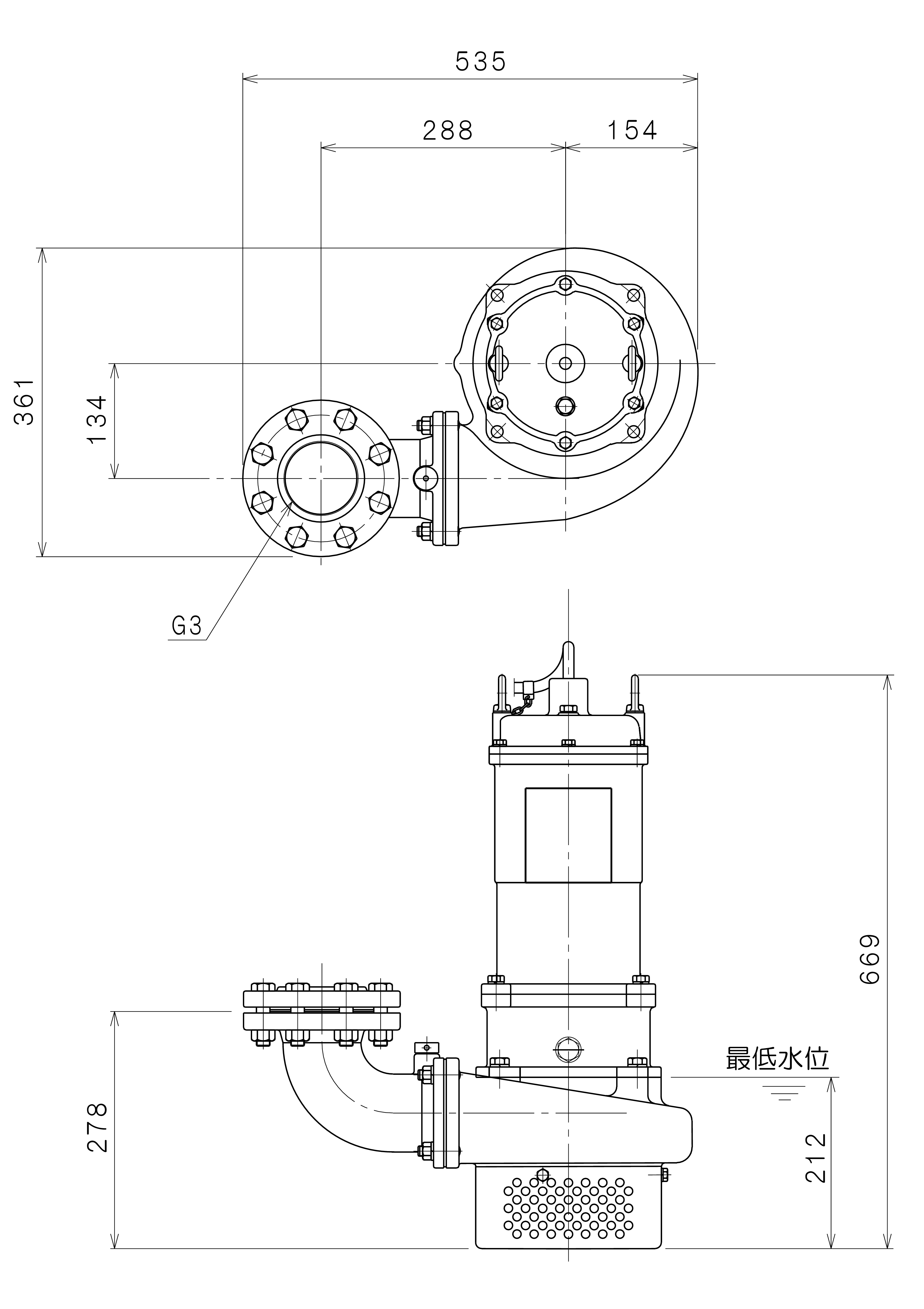

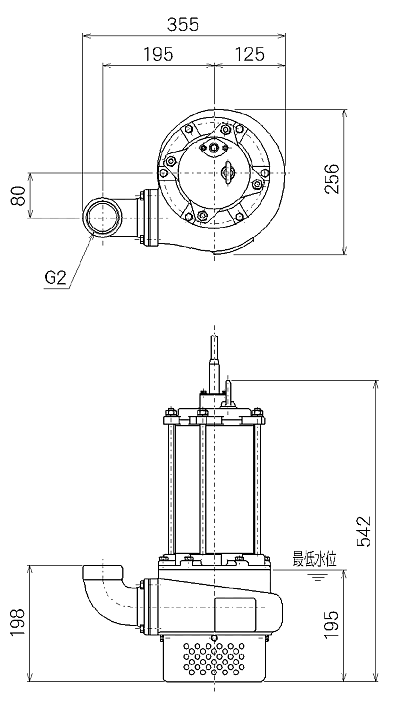

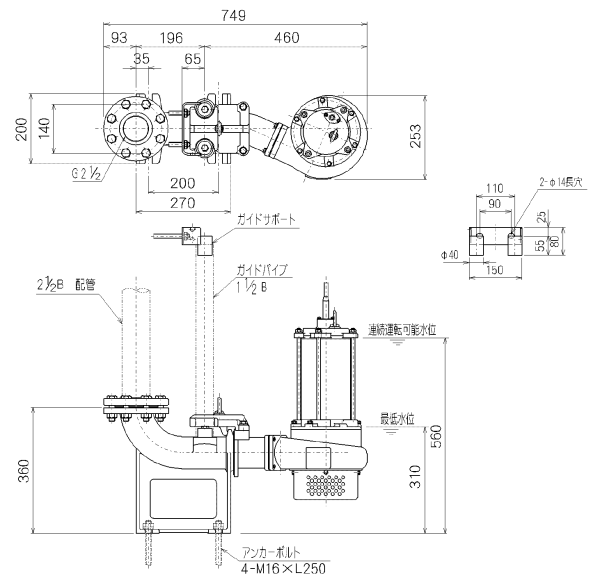

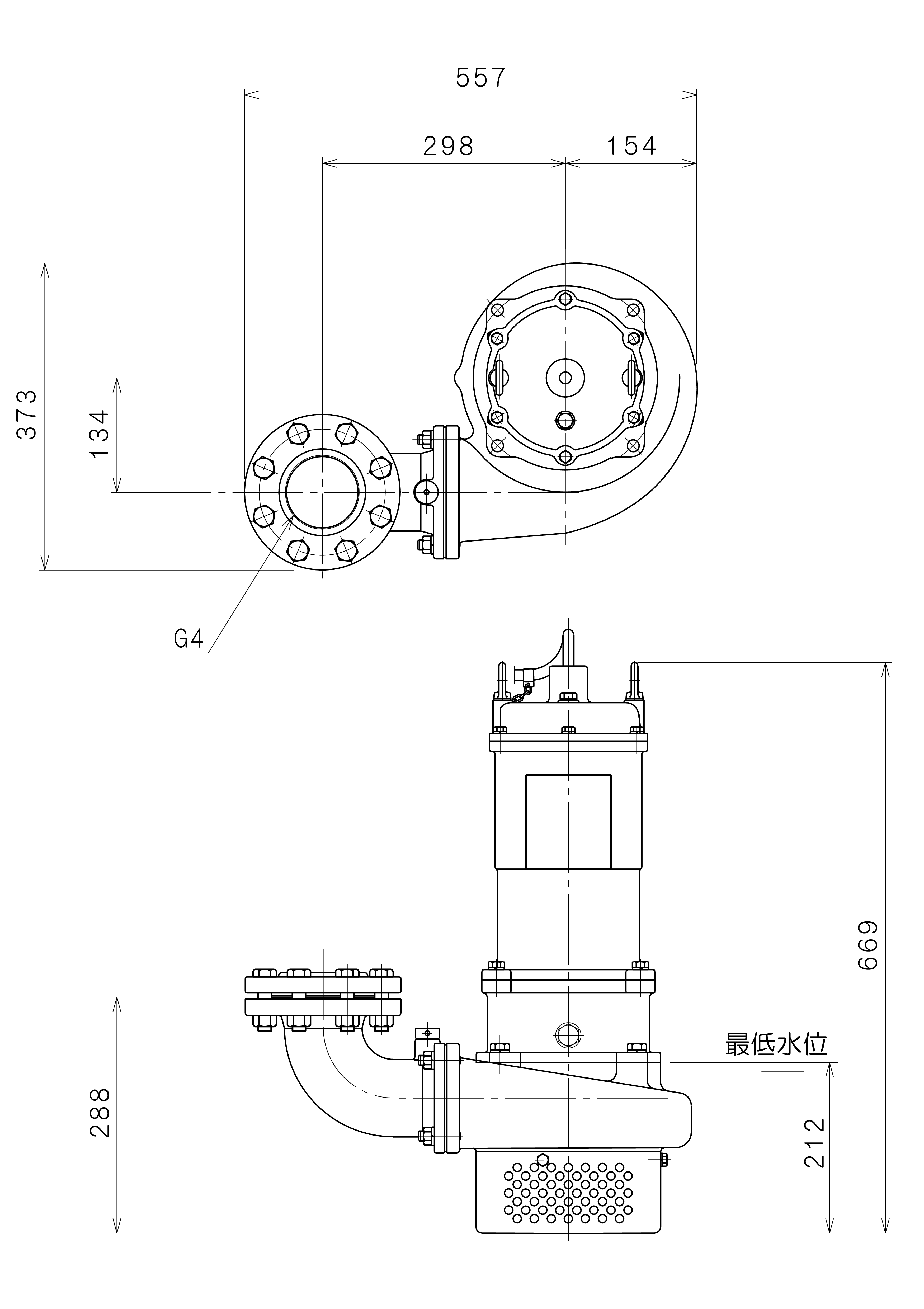

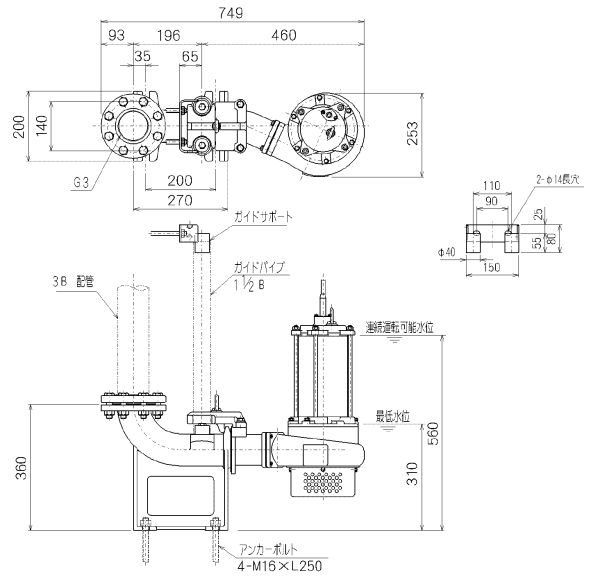

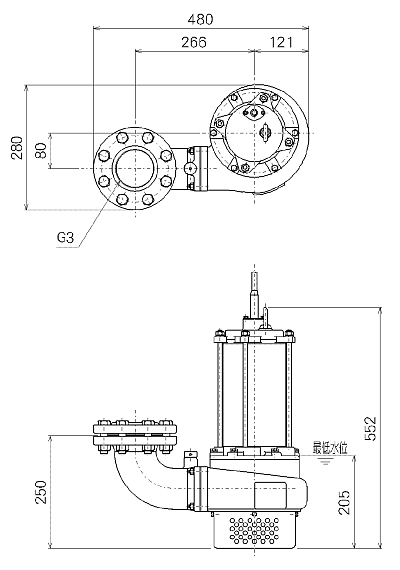

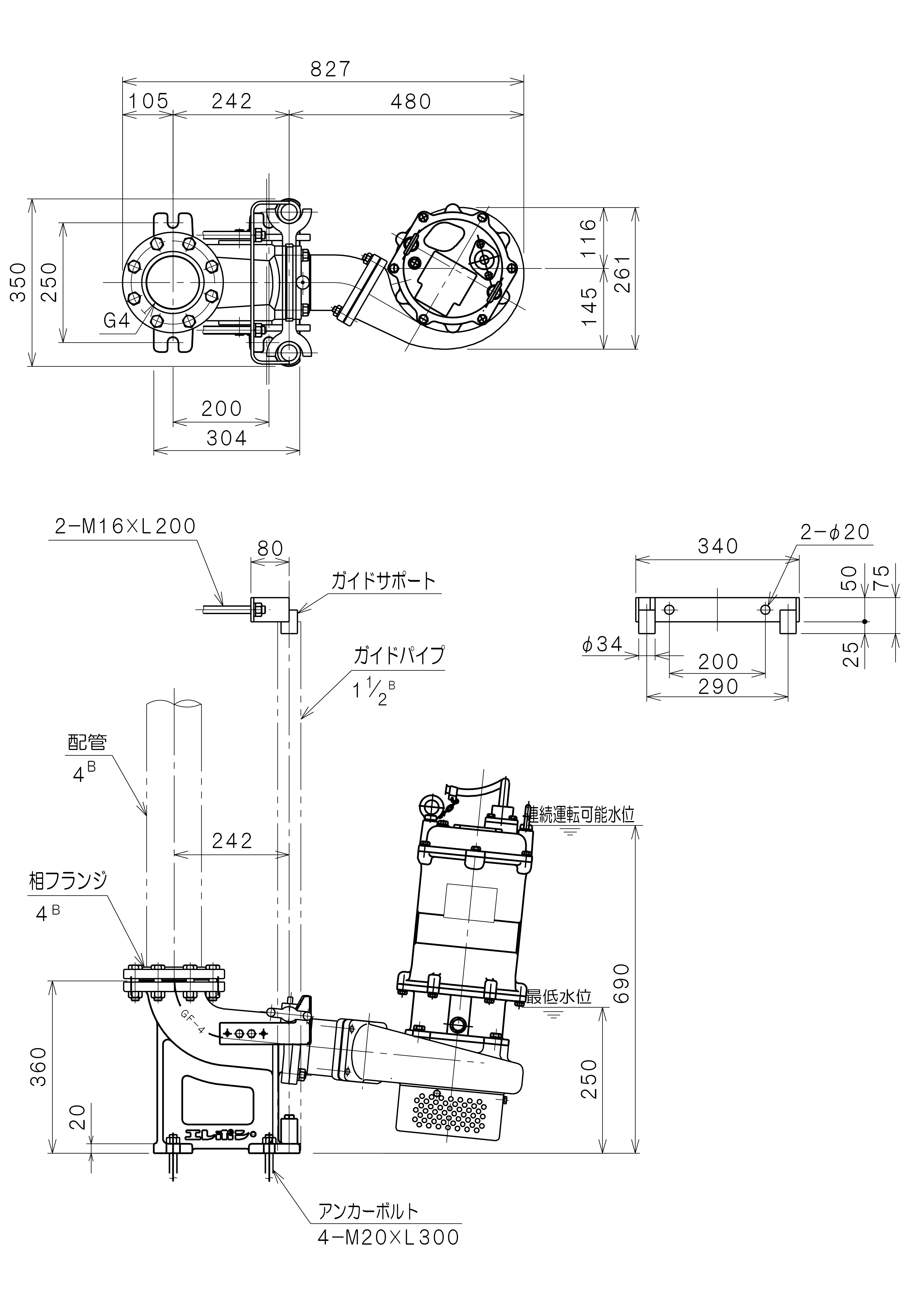

  • 諸元表・寸法図

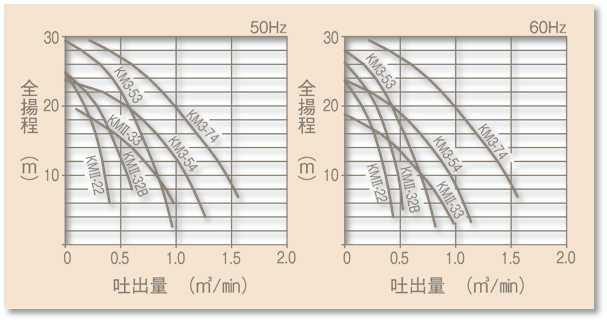

  • 性能曲線
※寸法図の表示は、各型式をクリックしてください。 ※周波数
  • 50Hz
  • 60Hz
  • KMⅡ(1.5〜2.2kW) 標準仕様
    項目 口径〔mm〕 50 65 80 ---- ---- ----
    取扱液
    液質 汚水
    液温 0〜40℃
    異物の
    大きさ
    球状の径 ストレーナ穴径
    繊維の長さ
    ポンプ
    構造 羽根車 三枚羽根セミオープン
    軸封 メカニカルシール
    軸受 玉軸受
    材質 羽根車 FC200
    ケーシング FC200
    羽根車カバー FC200
    メカニカルシール SiC
    電動機
    種類 三相誘導電動機
    極数・絶縁 2極・E種
    相・電圧 三相200V/200・220V
    内蔵保護装置 サークルサーマルプロテクタ
    材質 フレーム SPCC
    シャフト SUS403
    ケーブル VCT
    配管との接続 ネジ込みフランジ(1.5kW)
    JIS10kg/cm2フランジ(2.2kW)
  • KM3(3.7〜5.5kW) 標準仕様
    項目 口径〔mm〕 80 100 ---- ---- ---- ----
    取扱液
    液質 汚水
    液温 0〜40℃
    異物の
    大きさ
    球状の径 ストレーナ穴径
    繊維の長さ
    ポンプ
    構造 羽根車 三枚羽根セミオープン
    軸封 メカニカルシール
    軸受 玉軸受
    材質 羽根車 FC200
    ケーシング FC200
    羽根車カバー FC200
    メカニカルシール SiC
    電動機
    種類 三相誘導電動機
    極数・絶縁 2極・E種
    相・電圧 三相200V/200・220V
    内蔵保護装置 サークルサーマルプロテクタ
    材質 フレーム FC250
    シャフト SUS403
    ケーブル 2PNCT
    配管との接続 JIS10kg/cm2フランジ
    • 諸元表〔50Hz〕
      型    式
      (着脱式型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m
      KMⅡ-22
      KMⅡG-22
      501.53200229006.5 35 直入1.86 1 6303ZZ6306ZZVCT41.2511.110
      KMⅡ-32B
      KMⅡG-32B
      652.23200229008.9 50 直入2.55 1 6303ZZ6306ZZVCT421210
      KMⅡ-33
      KMⅡG-33
      802.23200229008.9 50 直入2.55 1 6303ZZ6306ZZVCT421210
      KM3-53
      KM3G-53
      803.732002287415 90 直入4.35 1.5 6305ZZC36309ZZC32PNCT4211.710
      KM3-54
      KM3G-54
      1003.732002287415 90 直入4.35 1.5 6305ZZC36309ZZC32PNCT4211.710
      KM3-74
      KM3G-74
      1005.532002287521 156 直入6.25 1.5 6306ZZC37308BL1DB2PNCT43.513.810
    • 諸元表〔60Hz〕
      型    式
      (着脱式型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m
      KMⅡ-22
      KMⅡG-22
      501.53200234706.2 32 直入1.85 1 6303ZZ6306ZZVCT41.2511.110
      KMⅡ-32B
      KMⅡG-32B
      652.23200234708.7 43 直入2.6 1 6303ZZ6306ZZVCT421210
      KMⅡ-33
      KMⅡG-33
      802.23200234708.7 43 直入2.6 1 6303ZZ6306ZZVCT421210
      KM3-53
      KM3G-53
      803.732002341814 79 直入4.37 1.5 6305ZZC36309ZZC32PNCT4211.710
      KM3-54
      KM3G-54
      1003.732002341814 79 直入4.37 1.5 6305ZZC36309ZZC32PNCT4211.710
      KM3-74
      KM3G-74
      1005.532002343521 133 直入6.26 1.5 6306ZZC37308BL1DB2PNCT43.513.810
      • KMⅡ-22型は、口径65mm相フランジタイプも別途製作致します。
      • 着脱装置はアンカーボルトを付属していません。
