EP, EPG
特長
  • 『シームレス・ステータケーシング』
    プレス一体加工により製作。
    溶接部をなくし、接合部からの錆を防止。
    さらにパッキンシール幅を大きくし、隙間腐食にも強さを発揮。
  • メカニカルシール室に専用冷却フィン
    『トルネードフィン』を設け、
    温度が従来に比べて大幅に低下。
    メカニカルシールの劣化を防ぎます。
    オイルの量も240ccから370ccに54%もアップさせ、
    さらなる長寿命化が可能。
  • 上部軸受には外輪に2本のOリングを配したACベアリングを採用。
    断続運転でもクリープによる軸受破損がありません。
  • 温度上昇の低いモータの採用で、
    低水位時の気中での連続運転が30分可能。
    モータの発熱が低いので、軸受の温度も低く、長寿命設計です。
  • 羽根車に耐摩耗性に優れた合成樹脂を採用。
    汚水に含まれる砂、洗剤、固形物による摩耗に対し、
    一般ABS樹脂などに比べ100倍以上の耐摩耗性能を発揮。
    また、繊維物などのからみつきを少なくし、
    揚水性能も従来の渦流ポンプと同等以上を確保。
  • ボール状のエア抜き弁をアイフランジ下部に設置し、
    ポンプケーシング内に残留する空気を排出してエアロックを防止。
  • ポンプ脚部にゴムプロテクタを取り付け、
    FRP製浄化槽の傷つきを防止。
  • 質量は750Wで10kgから9kgに軽減。
    持ち運びがさらに楽になりました。
  • 標準仕様

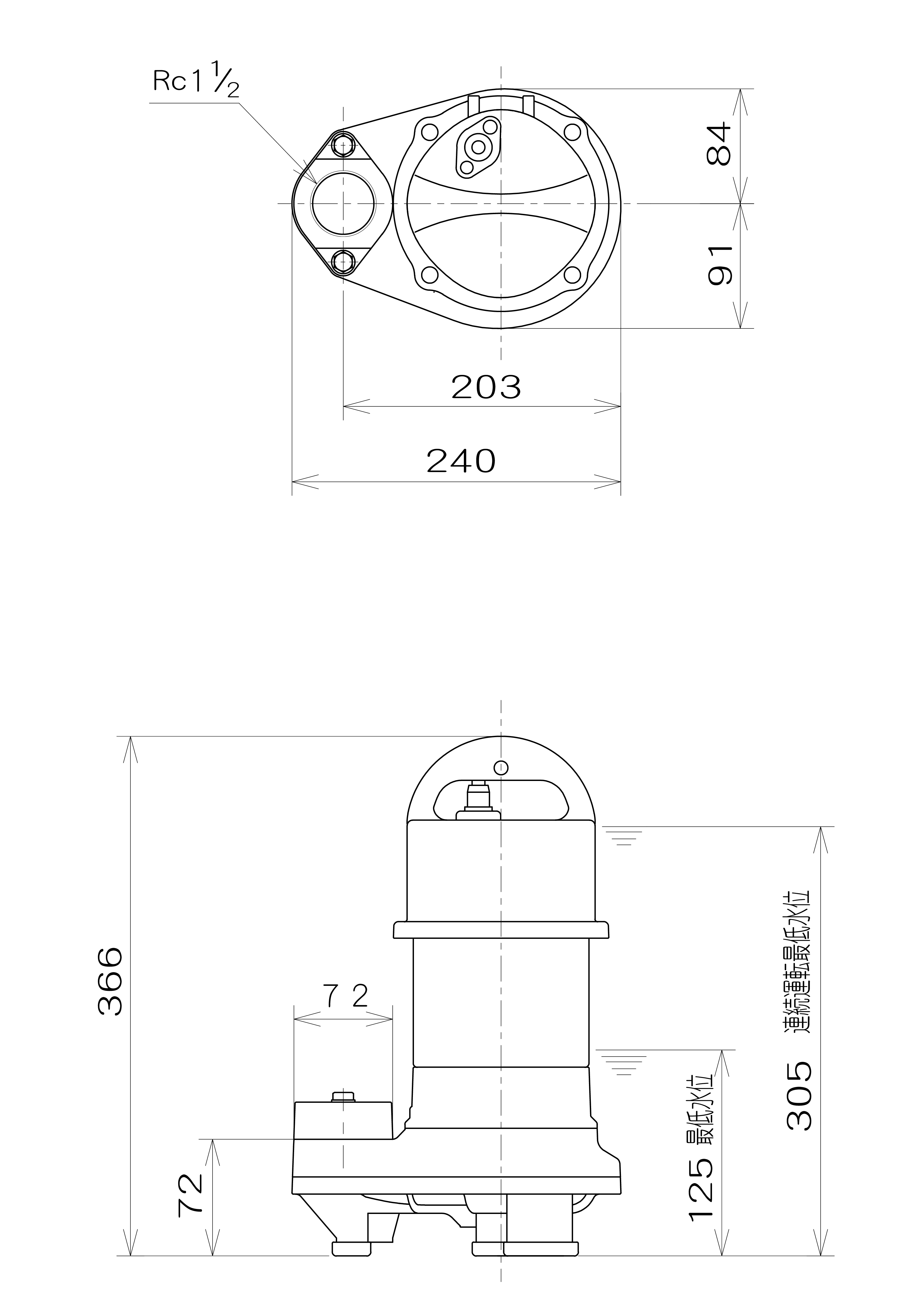

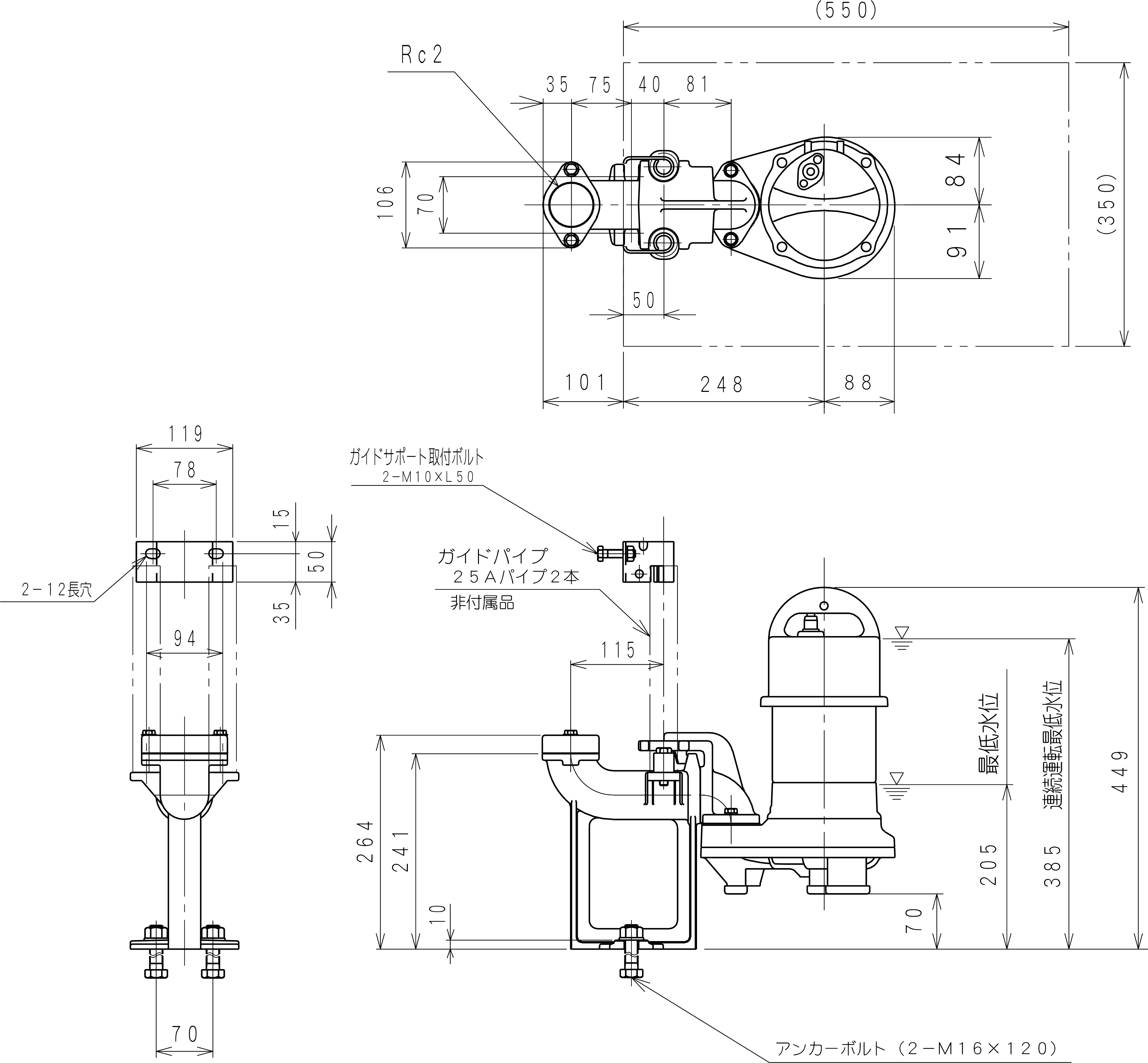

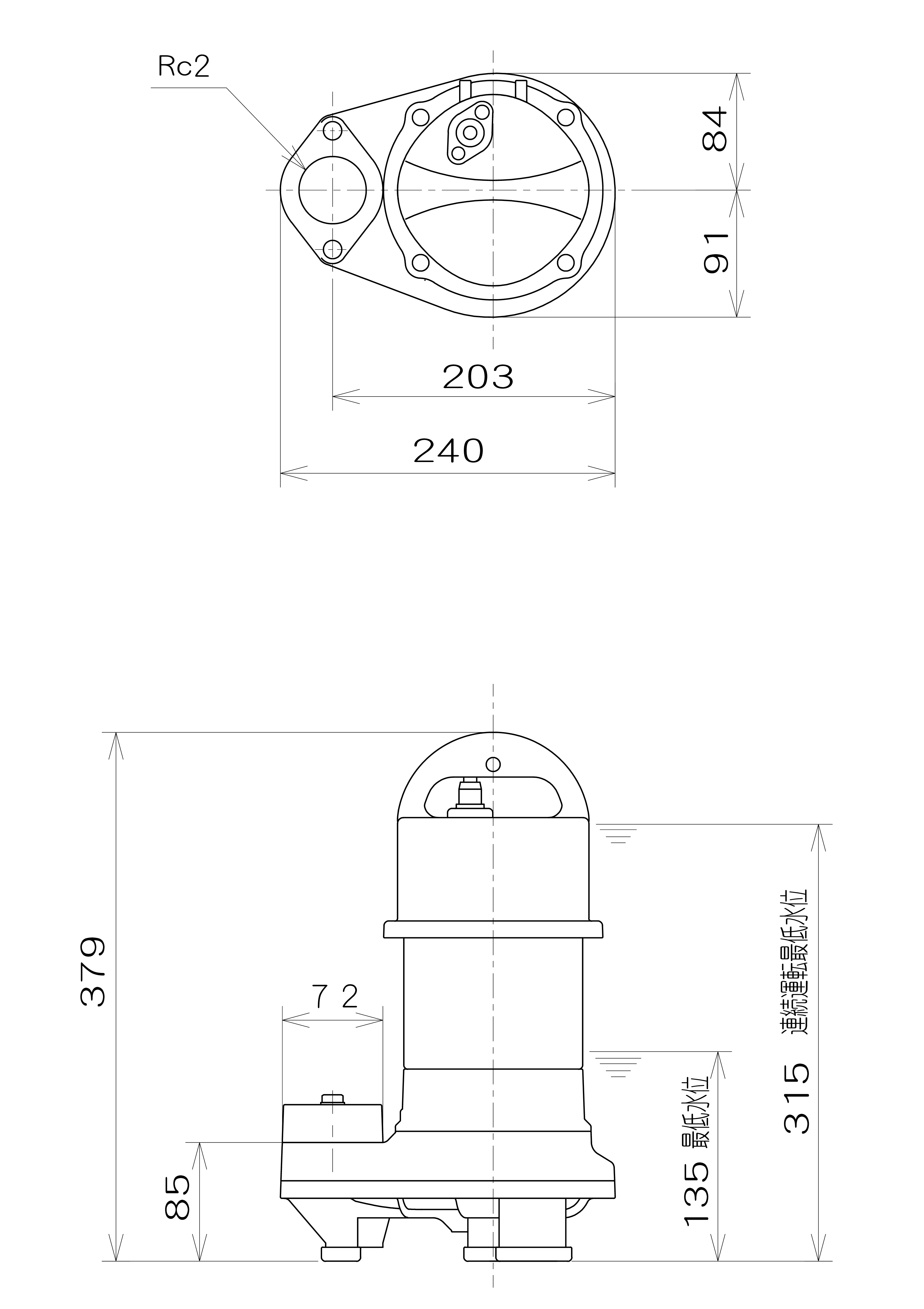

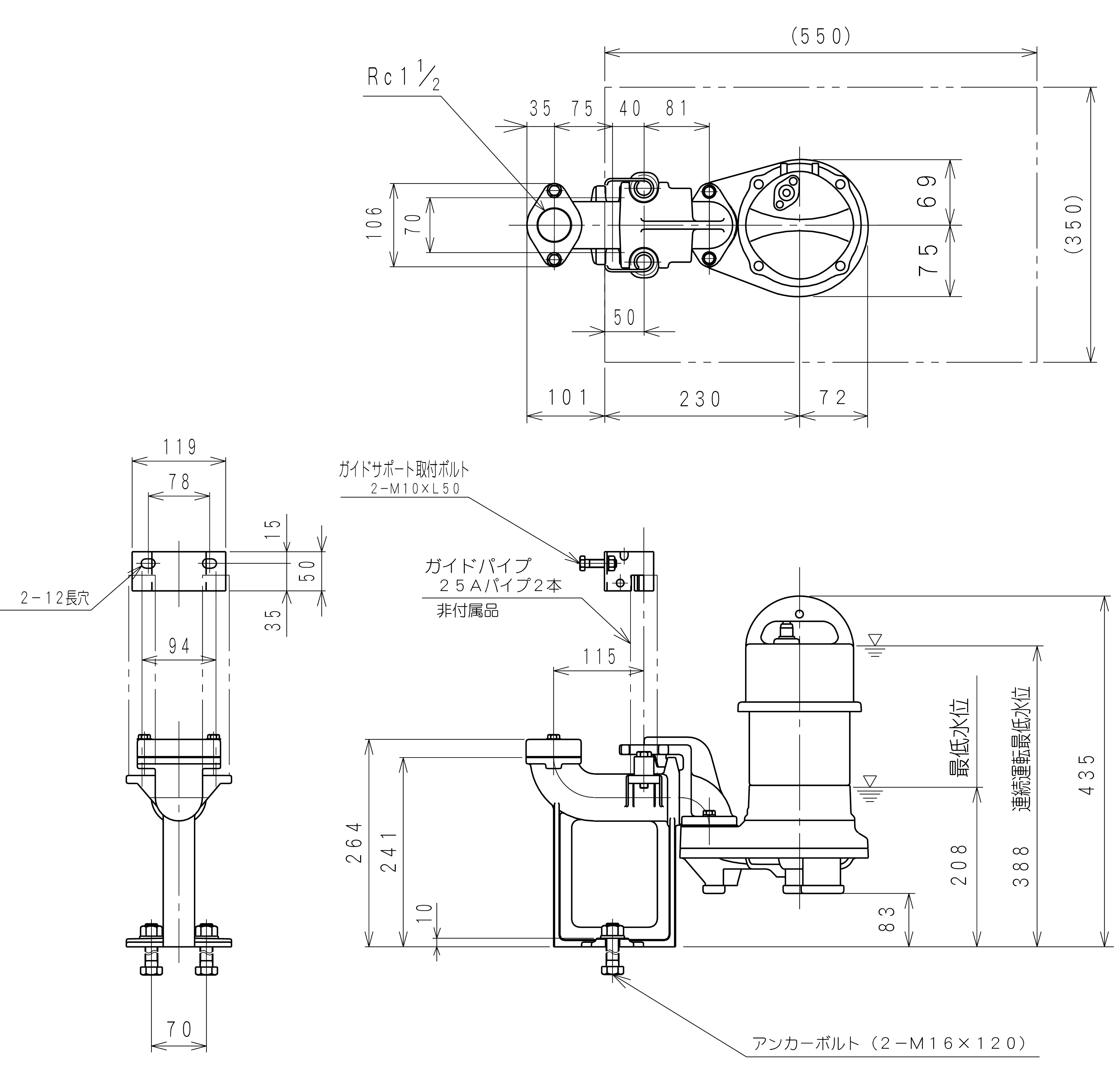

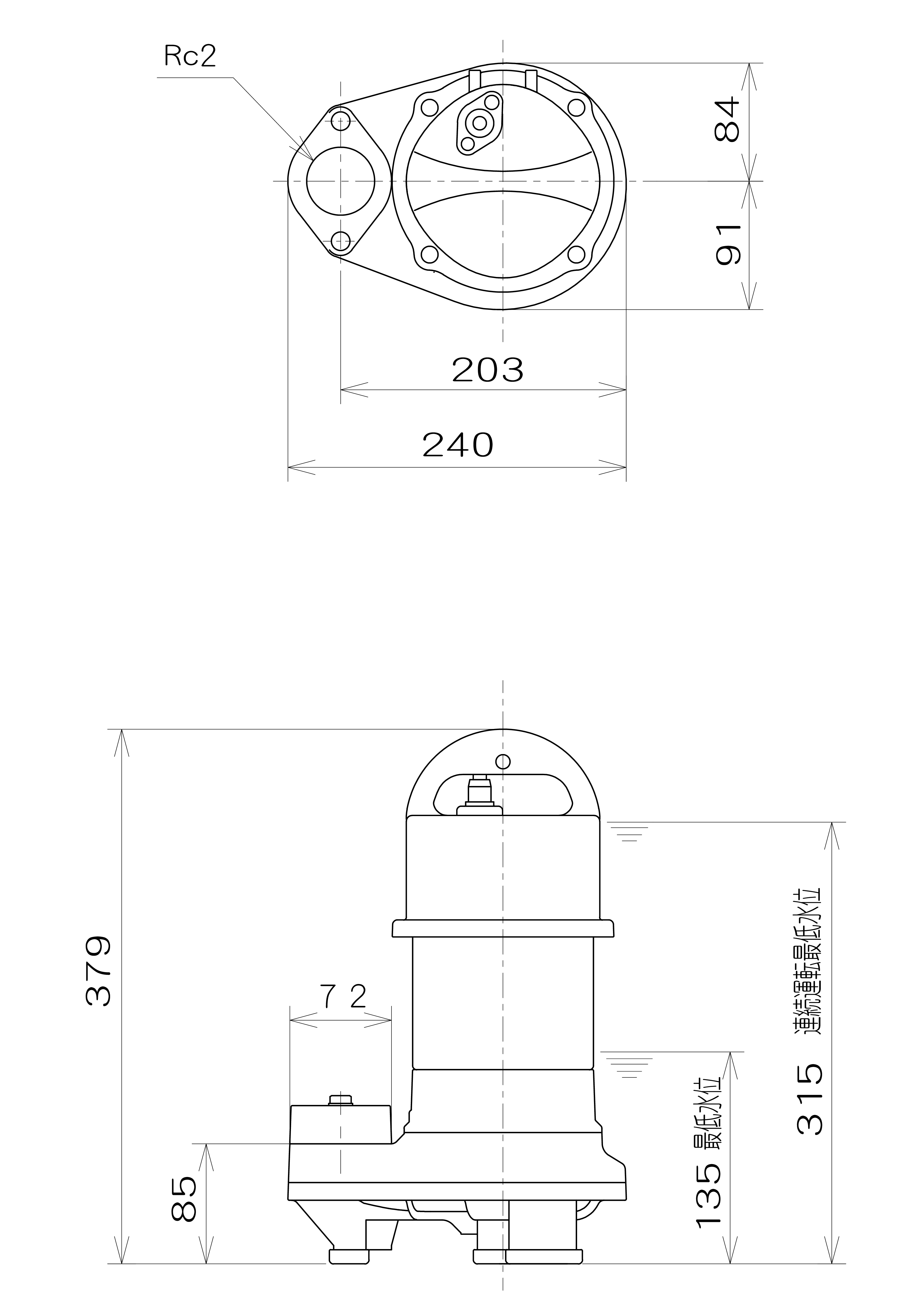

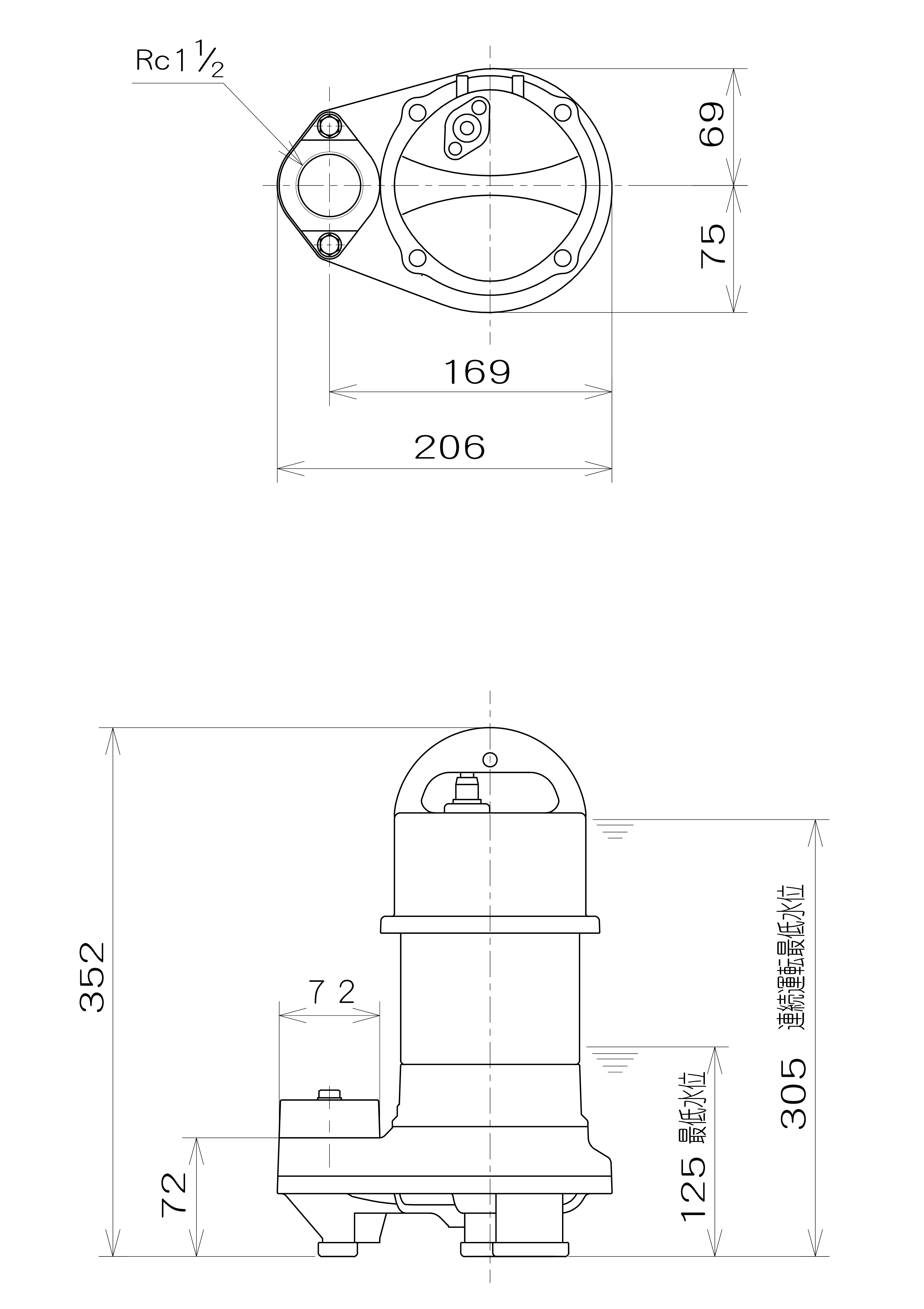

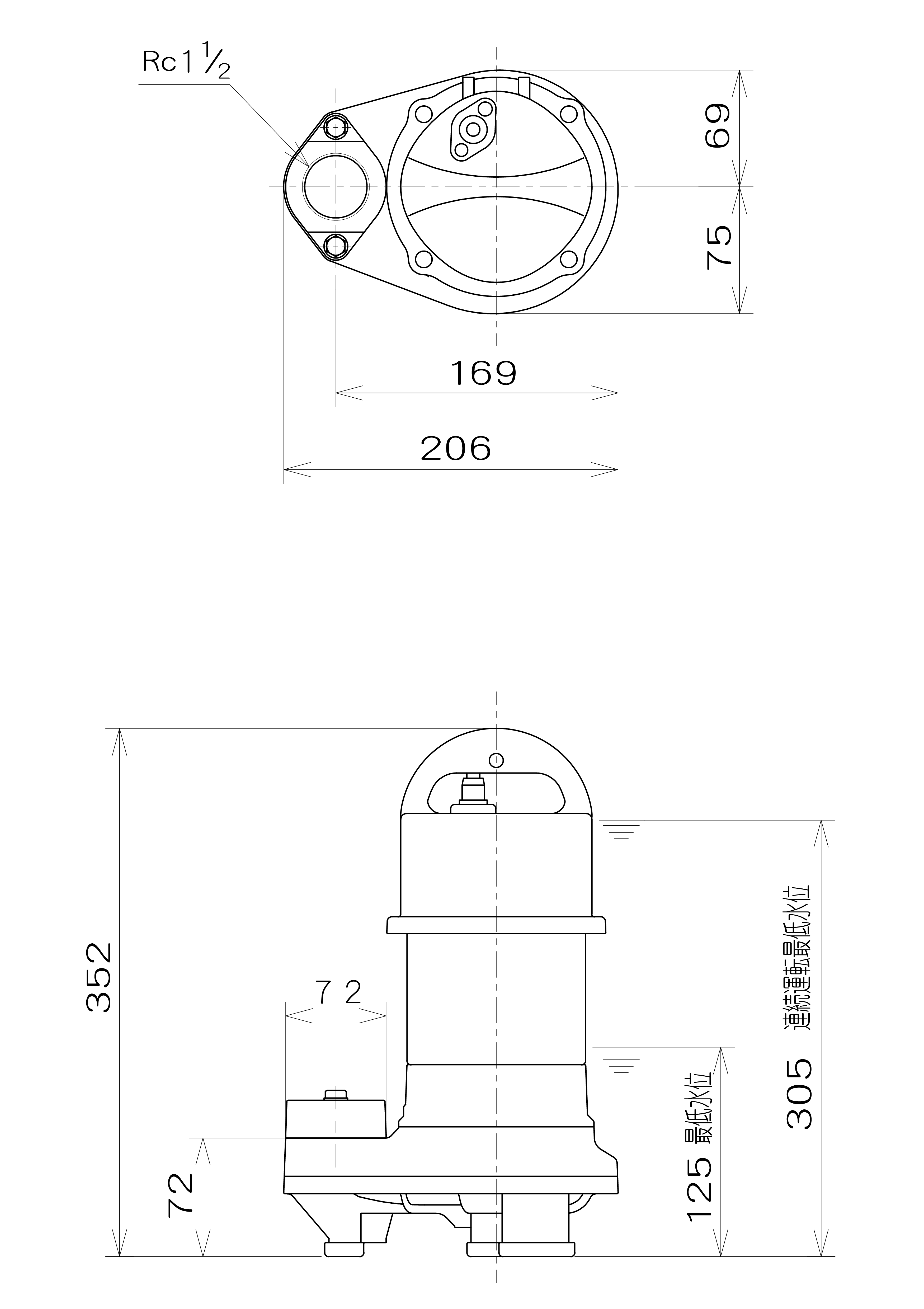

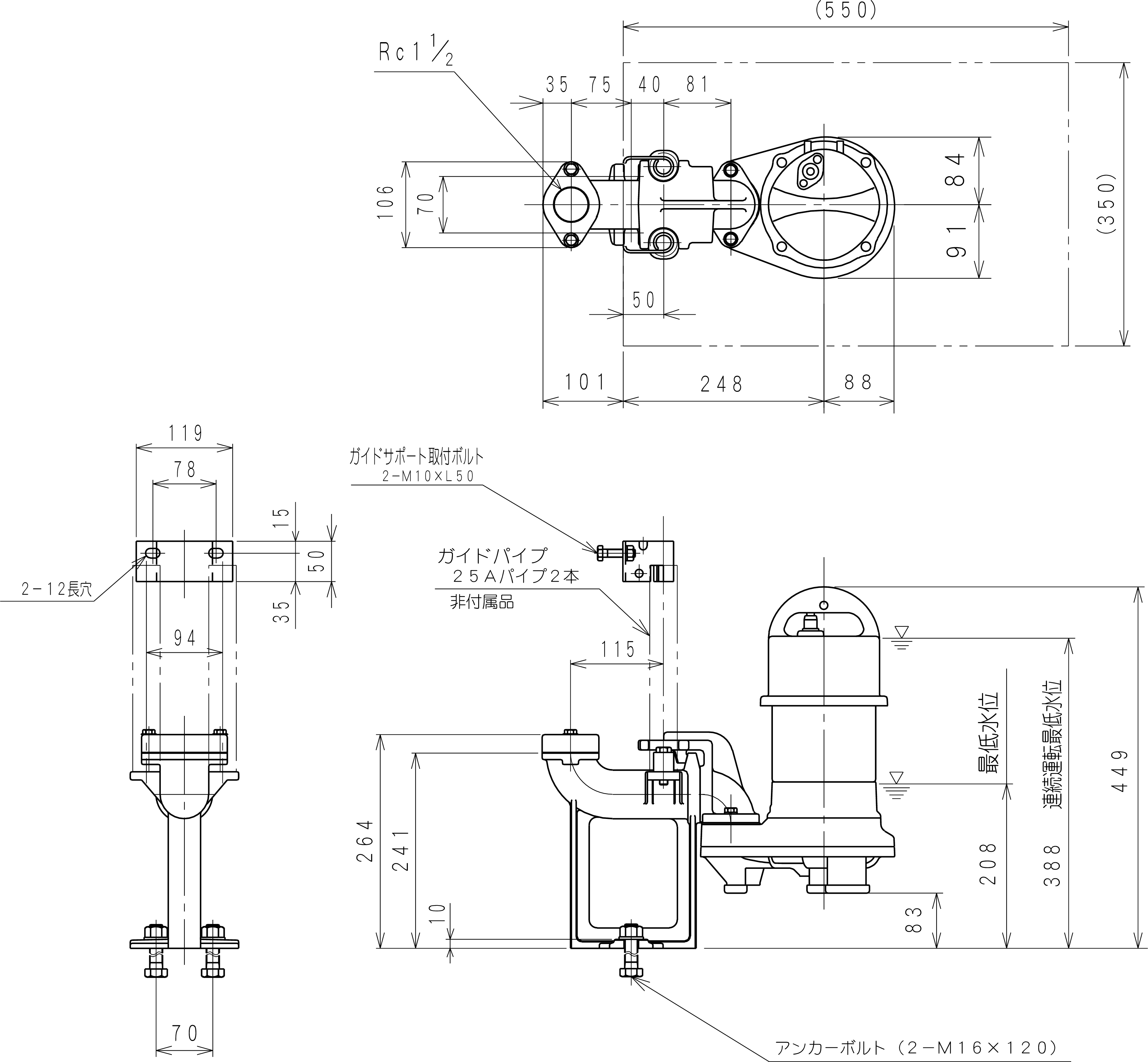

  • 諸元表・寸法図
  • 性能曲線

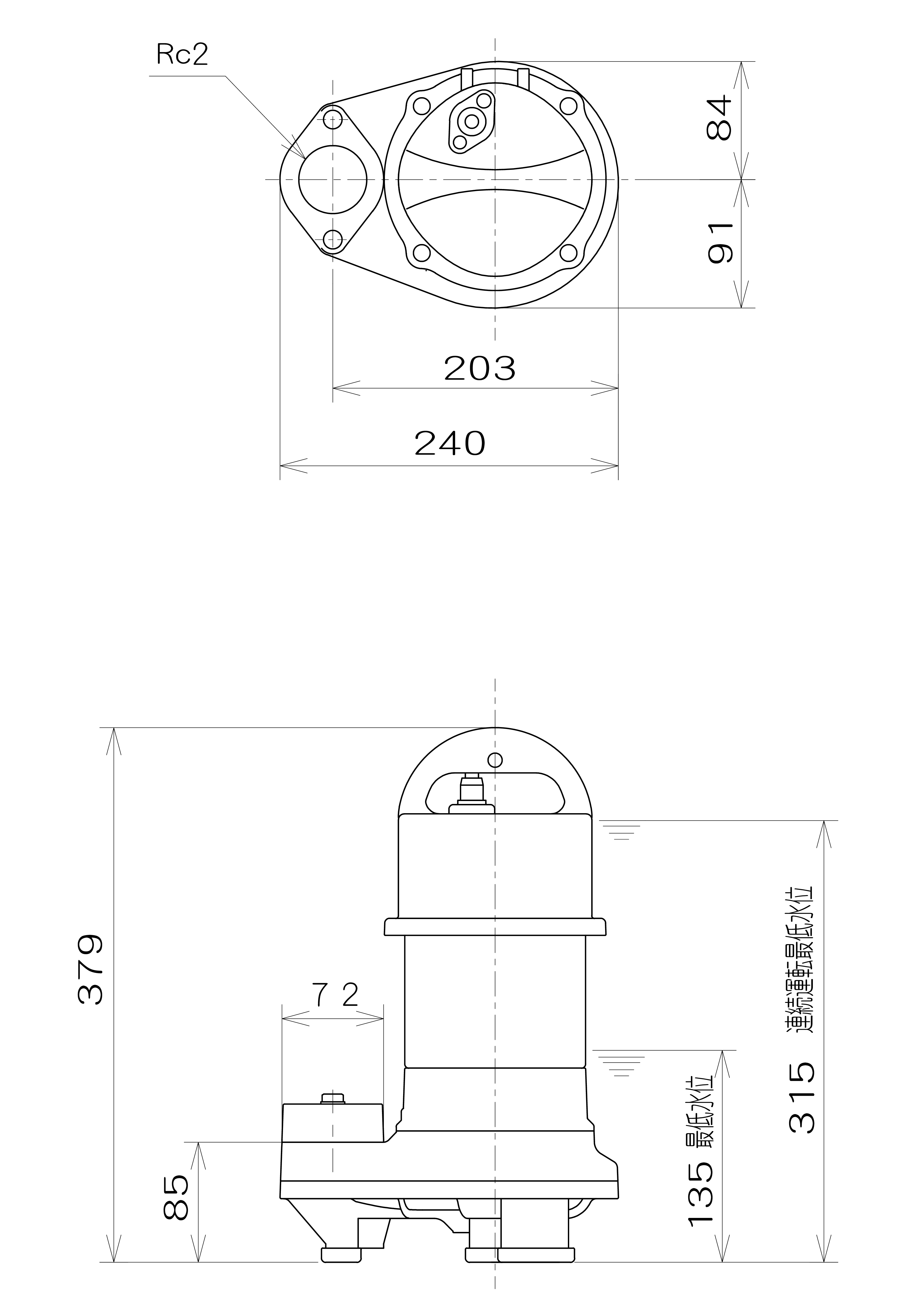

※寸法図の表示は、各型式をクリックしてください。 ※周波数
  • 50Hz
  • 60Hz
  • EP(0.15〜0.75kW) 標準仕様
    項目 口径〔mm〕 40 50 ---- ---- ---- ----
    取扱液
    液質 汚水
    液温 0〜40℃
    異物の
    大きさ
    球状の径 20mm(0.15・0.25kW)、25mm(0.4・0.75kW)
    繊維の長さ
    ポンプ
    構造 羽根車 渦流
    軸封 メカニカルシール
    軸受 玉軸受
    材質 羽根車 合成樹脂
    ケーシング 合成樹脂
    羽根車カバー ケーシングに含む
    メカニカルシール 接液側  : SiC×SiC
    電動機側 : セラミック×カーボン
    電動機
    種類 単相誘導電動機(0.15〜0.4kW)
    三相誘導電動機(0.15〜0.75kW)
    極数・絶縁 2極・E種
    相・電圧 単相100V(0.15・0.25・0.4kW)
    三相200V(0.15〜0.75kW)
    内蔵保護装置 サークルサーマルプロテクタ
    材質 フレーム SUS304
    シャフト SUS420J2
    ケーブル VCT
    配管との接続 ネジ込みフランジ
    (オプション : バルブ用ソケット形フランジ)
    • 諸元表〔50Hz〕
      型    式
      (着脱式型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m
      EP-150S
      EPG-150S
      400.151100230003.5 9.5 コンデンサー320 0.16 6201ZZ6201ZZVCT30.759.25
      EP-150-2T
      EPG-150-2T
      400.153200230001.3 4.2 直入301 0.37 6201ZZ6203ZZVCT40.759.95
      EP-250S
      EPG-250S
      400.251100230004.3 17 コンデンサー415 0.37 6201ZZ6203ZZVCT31.2510.55
      EP-250-2T
      EPG-250-2T
      400.253200230001.7 7.6 直入375 0.37 6201ZZ6203ZZVCT41.2511.55
      EP-400S
      EPG-400S
      500.41100230007.6 25 コンデンサー605 0.37 6201ZZ6203ZZVCT31.2510.55
      EP-400-2T
      EPG-400-2T
      500.43200230002.5 12 直入570 0.37 6201ZZ6203ZZVCT41.2511.55
      EP-750-2T
      EPG-750-2T
      500.753200230003.7 19 直入975 0.37 6201ZZ6203ZZVCT41.2511.55
    • 諸元表〔60Hz〕
      型    式
      (着脱式型式)

      口径

      mm

      出力

      kW

      電圧 極数
      P

      回転数

      min-1

      定格
      電流
      A
      始動
      電流
      A
      始動方式 定格
      消費電力
      kW
      オイル

      軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2
      外径
      mm
      長さ
      m
      EP-150S
      EPG-150S
      400.151100236003.3 8.8 コンデンサー320 0.16 6201ZZ6201ZZVCT30.759.25
      EP-150-2T
      EPG-150-2T
      400.153200236001.1 3.8 直入301 0.37 6201ZZ6203ZZVCT40.759.95
      EP-250S
      EPG-250S
      400.251100236004.7 16 コンデンサー415 0.37 6201ZZ6203ZZVCT31.2510.55
      EP-250-2T
      EPG-250-2T
      400.253200236001.5 7.3 直入375 0.37 6201ZZ6203ZZVCT41.2511.55
      EP-400S
      EPG-400S
      500.41100236006.4 22 コンデンサー605 0.37 6201ZZ6203ZZVCT31.2510.55
      EP-400-2T
      EPG-400-2T
      500.43200236002.1 11 直入570 0.37 6201ZZ6203ZZVCT41.2511.55
      EP-750-2T
      EPG-750-2T
      500.753200236003.4 16 直入975 0.37 6201ZZ6203ZZVCT41.2511.55
    • 着脱装置材質はFC200です。
    • 着脱装置はアンカーボルトを付属していません。
