水処理関連 EBRL2, EBRL2S

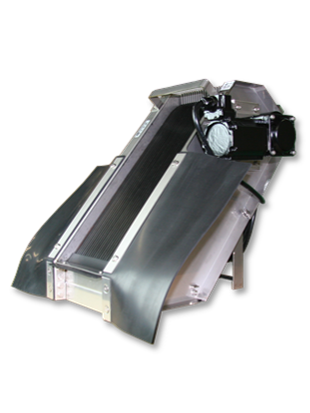

EBRL2, EBRL2S

用途

合併処理
コミュニティプラント
ユニット浄化槽
小型合併浄化槽向け(EBRL2S)

特長

IP67( ☞ 防水保護等級７：防浸形)の
ギヤードモーターを採用。水洗いＯＫです。
主要部がステンレス製なので、優れた耐蝕性を誇ります。
バーの両端をフリーにしているので、異物をかみ込んでも
レーキやバーの損傷を、未然に防ぐことができます。
バー上端から、し渣ホッパーへの固形物の投入を円滑化できます。
レーキの作動が極めて安定し、長時間の過酷な使用にも
ほとんど故障はありません。
最小206mmまでの溝幅での利用が可能です。(EBRL2S)

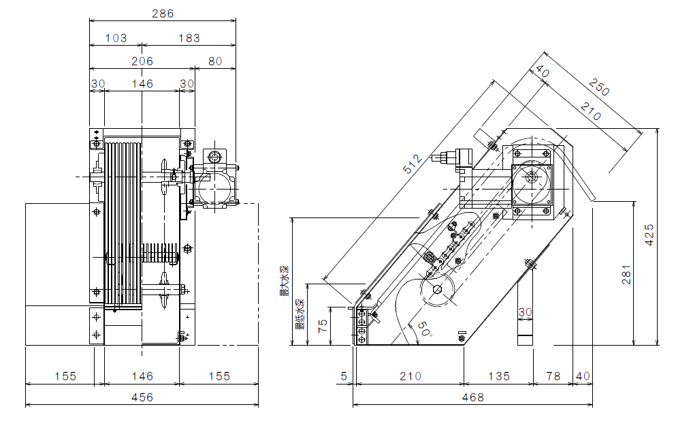

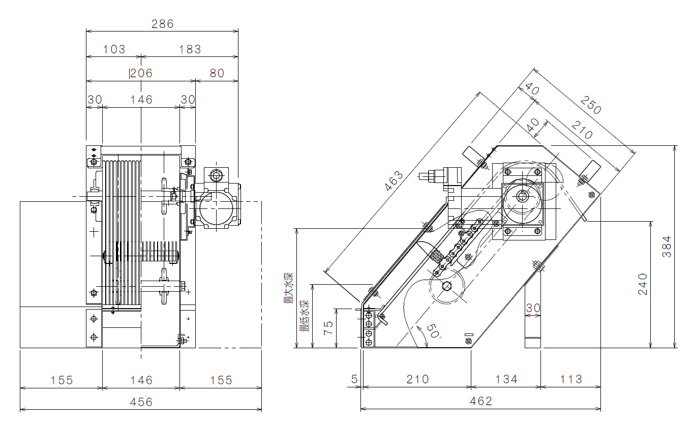

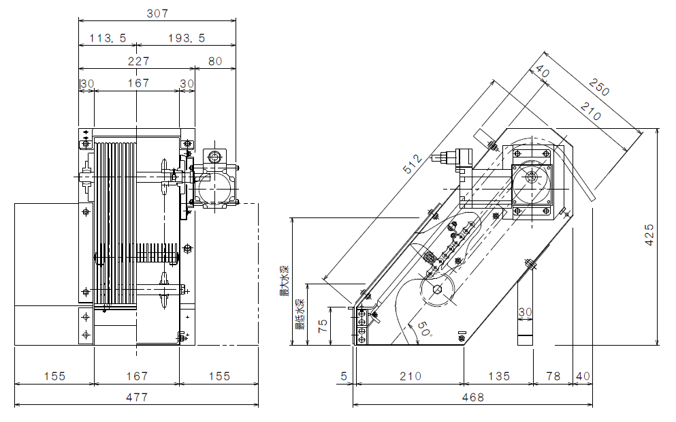

標準仕様・寸法図
基本構造と運転イメージ
オプション

※寸法図の表示は、各型式をクリックしてください。

標準仕様
型　　　　式	目開 mm	処理量 m³/hr	レーキ速度 m/min		動力 W	機長 mm	全高 mm	機幅 mm	質量 kg	電圧 V	電流 A		極数 P	サーマル設定値の目安 A	ケーブル (VCT)
型　　　　式	目開 mm	処理量 m³/hr	50Hz	60Hz	動力 W	機長 mm	全高 mm	機幅 mm	質量 kg	電圧 V	50Hz	60Hz	極数 P	サーマル設定値の目安 A	ケーブル (VCT)
EBRL2-20	2.0	30	3.2	3.8	25	512	425	227	14	200	0.19	0.17	4	0.2	0.75×4×3m (外径φ10)
EBRL2-25	2.5	30
EBRL2-50	5.0	40
EBRL2S-10	1.0	20	3.2	3.8	25	512	425	206	14	200	0.19	0.17	4	0.2	0.75×4×3m (外径φ10)
EBRL2S-20	2.0	28
EBRL2S-25	2.5	28
EBRL2S-50	5.0	38
EBRL2SM-20	2.0	23	3.2	3.8	25	461	384	206	14.6	200	0.19	0.17	4	0.2	0.75×4×3m (外径φ10)
EBRL2SM-25	2.5	23	3.2	3.8	25	461	384	206	14.6	200	0.19	0.17	4	0.2	0.75×4×3m (外径φ10)

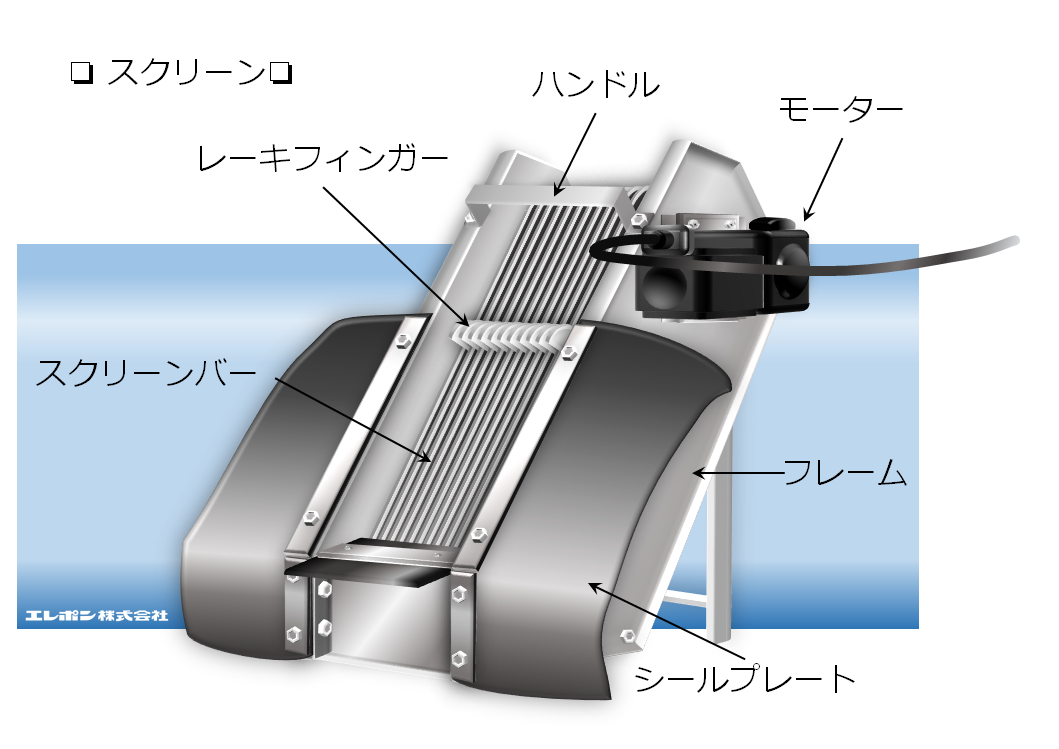

基本構造

運転イメージ
オプション

異電圧対応

ケーブル延長

SUS製スクリーンバー
　　　（EBRL2SMは、標準仕様がSUS製スクリーンバーです）

シールプレート寸法変更

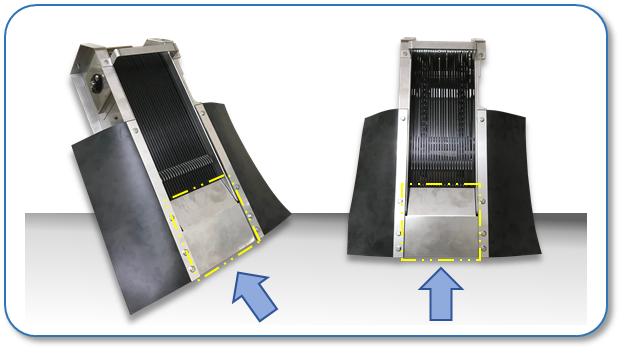

スロープ（EBRL2用）

» EBRY(100W) はこちら。
